Siemens 3RH2422-1AB00 Hulpbeveiliging Opsteekbaar Geschikt voor merk (relais): Siemens Single 1 stuk(s) kopen ? Conrad Electronic

Een afbeelding van twee zwarte Siemens schakelaars uit de Sirius-reeks, naast elkaar gemonteerd. Ze hebben meerdere aansluitklemmen.

Afbeelding vergelijkbaar

Een open schakelkast met meerdere rijen elektrische componenten en kabels, gebruikt voor besturings- en distributiedoeleinden.

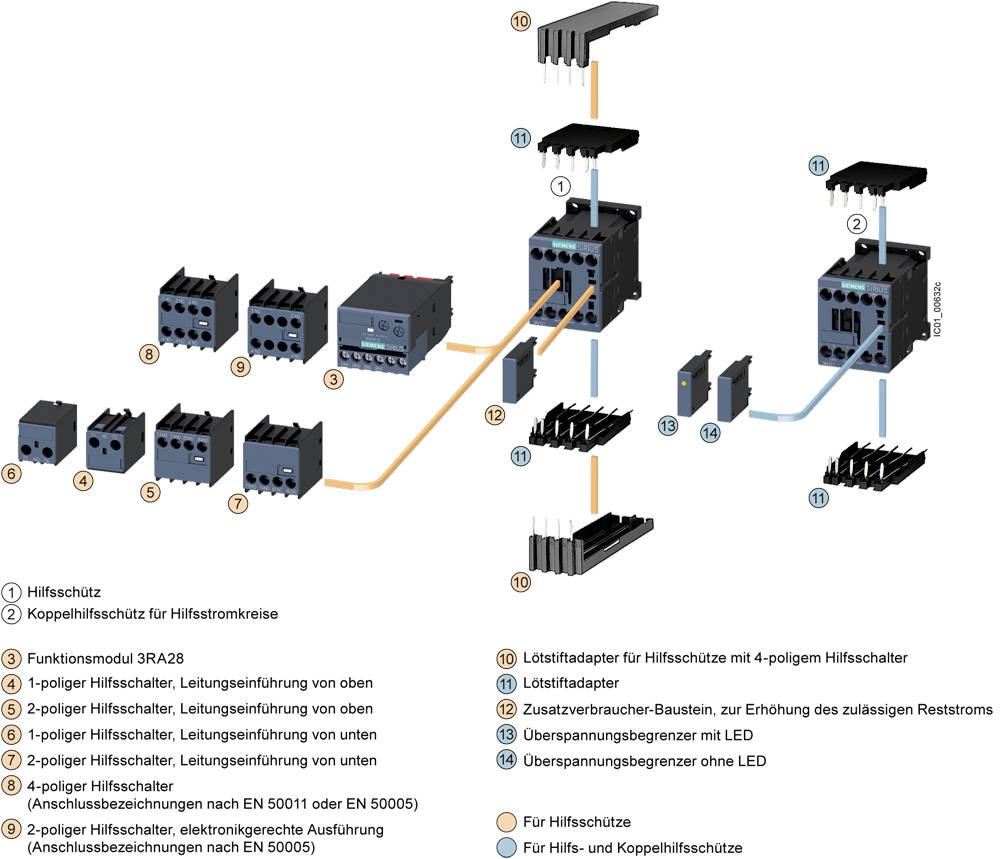

'Bedradingsschema met verschillende hulpcontactoren, koppelingshulpschakelaar en toebehoren; toont verbindingen en mogelijke configuraties.'

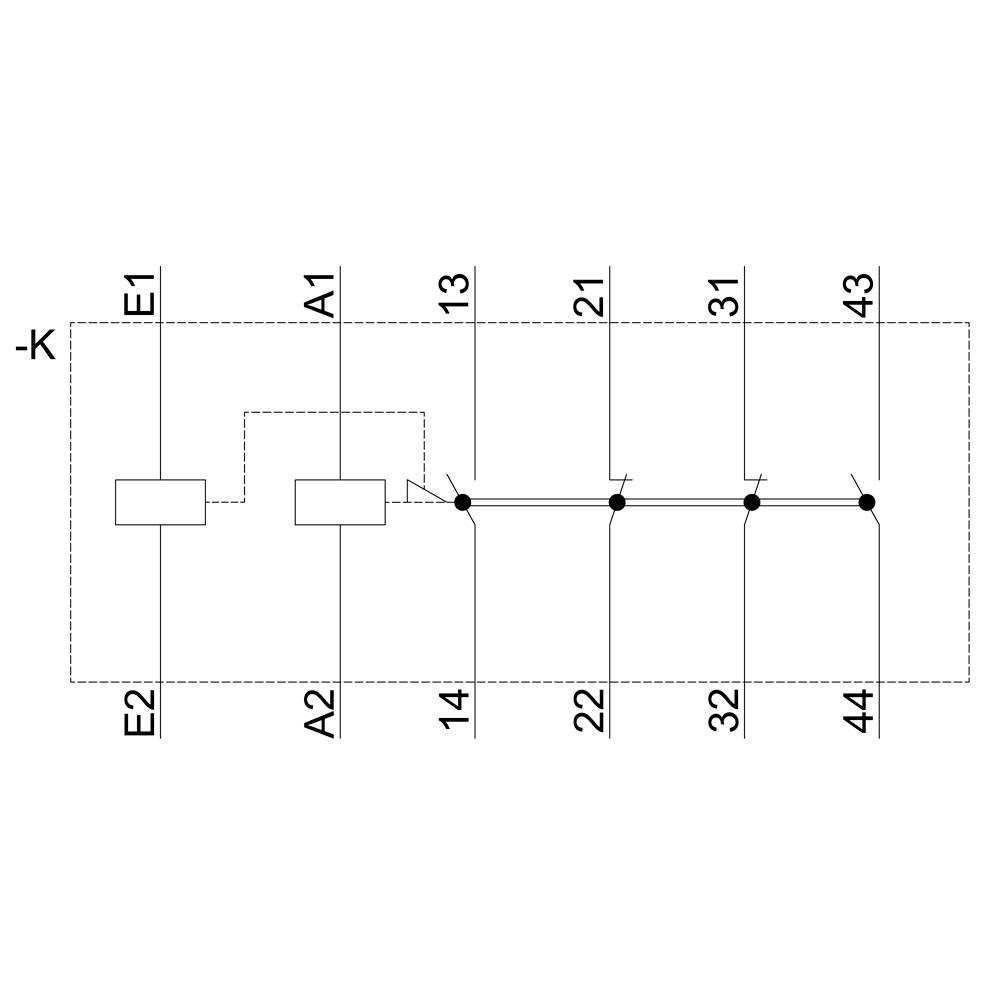

'Beschermingsschakeling: Aansluitingen E1, A1, E2, A2 en contacten 13, 14, 21, 22, 31, 32, 43, 44 verbonden. Weergave van een schakelschema.'

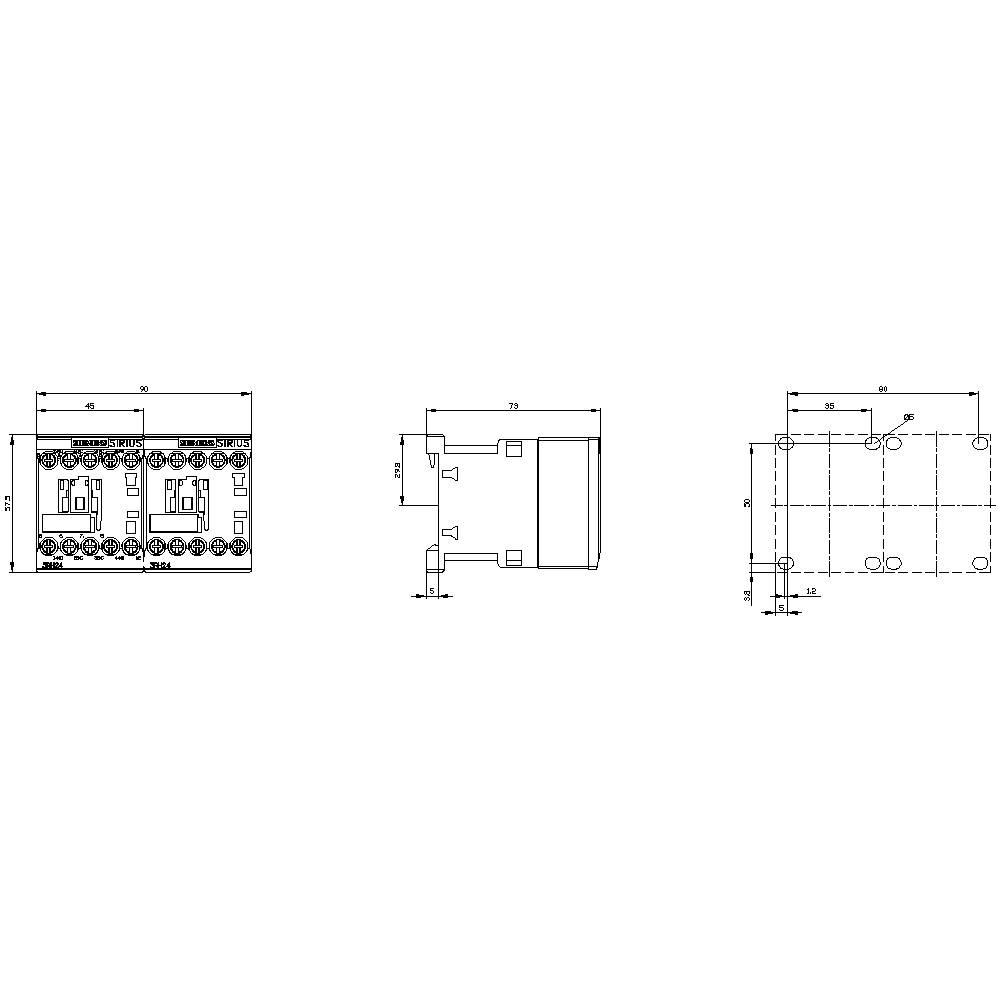

Technische tekening van een elektronisch onderdeel met voor-, zij- en bovenaanzicht. Afmetingen en posities zijn gedetailleerd weergegeven.

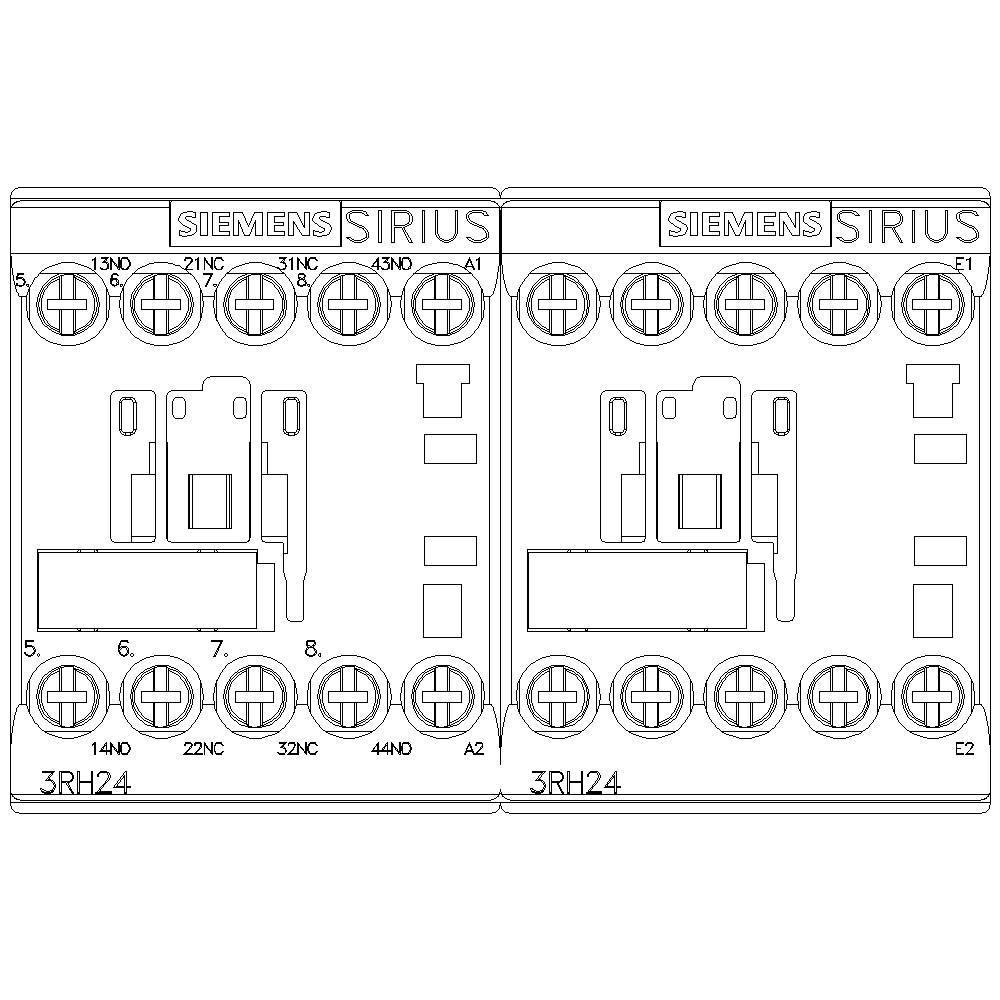

Twee technische tekeningen van Siemens relais SIRIUS 3RH24, met aansluitingen boven en onder genummerd.

1/6

Afbeelding vergelijkbaar

Soortnaam

Hulpbeveiliging

Aantal polen

4-polig

Aansluiting

Schroefklem

Verpakkingswijze

Single

Type

3RH2422-1AB00

Datasheet (PDF)

Leverbaar vr. 25 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 140,49 / Stuk)

€ 140,49

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Spanningstype: AC

: Single

Soortnaam: Hulpbeveiliging

Type: 3RH2422-1AB00

Bouwgrootte: S00

Aantal polen: 4-polig

Type hulpcontact: 2x NO
2x NC

Regelspanning (min.): 24 V/AC

Regelspanning (max.): 24 V/AC

Stuurspanningsbereik: 24 - 24 V/AC

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Bijzonderheden: Opsteekbaar

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Schroefklem

Mechanische levensduur: 5.000.000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 90 mm

Hoogte: 57.5 mm

Diepte: 73 mm

Afm.: (b x h x d) 90 x 57.5 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 2

: 2

: 3 A

: Screw connection

: AC

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1704473 Siemens 3RH2422-1AB00 Hulpbeveiliging Opsteekbaar Geschikt voor merk (relais): Siemens Single 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1704473 Siemens 3RH2422-1AB00 Hulpbeveiliging Opsteekbaar Geschikt voor merk (relais): Siemens Single 1 stuk(s)

Omschrijving

Hulpcontactor, vergrendeld, 2 NO + 2 NC, AC 24 V, 50/60 Hz, grootte S00, schroefaansluiting hulpcontactor SIRIUS 3RH2 voor het schakelen van de stuursignalen in het stuurstroomcircuit. De hulpcontactoren Sirius 3RH2 hebben normconforme aansluitaanduidingen en een betrouwbare en tijdbesparende aansluittechniek. Door de uitgangsverveelvoudiging is het gelijktijdig schakelen van meerdere hulpcircuits mogelijk. Alle contacten zijn met geforceerde geleiding voor veiligheidstoepassingen ook als SUVA-varianten verkrijgbaar. De hulpcontactoren zijn klimaatvast, hebben een hoge contactbetrouwbaarheid en zijn geschikt voor wereldwijd gebruik door geschikte goedkeuringen (bijv. IEC en UL/CSA). Ze zijn verkrijgbaar in AC- of DC-bediening en zijn met schroef- of veertrektechniek beschikbaar. De basisuitvoering van de hulpcontactoren is 4-polig en kan door vastklikbare hulpschakelaarblokken tot 8 polen worden uitgebreid. De uitgebreide accessoires van de contactoren 3RT2 voor de formaten S00 tot S3 kunnen ook voor de hulpcontactoren 3RH2 worden gebruikt. De tijdrelais 3RH2 nemen de plaats in van de beproefde 3RH1-serie. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
