Siemens 3RH2140-2LB40 Verbindingsbescherming 4x NO Met varisator 1 stuk(s) kopen ? Conrad Electronic

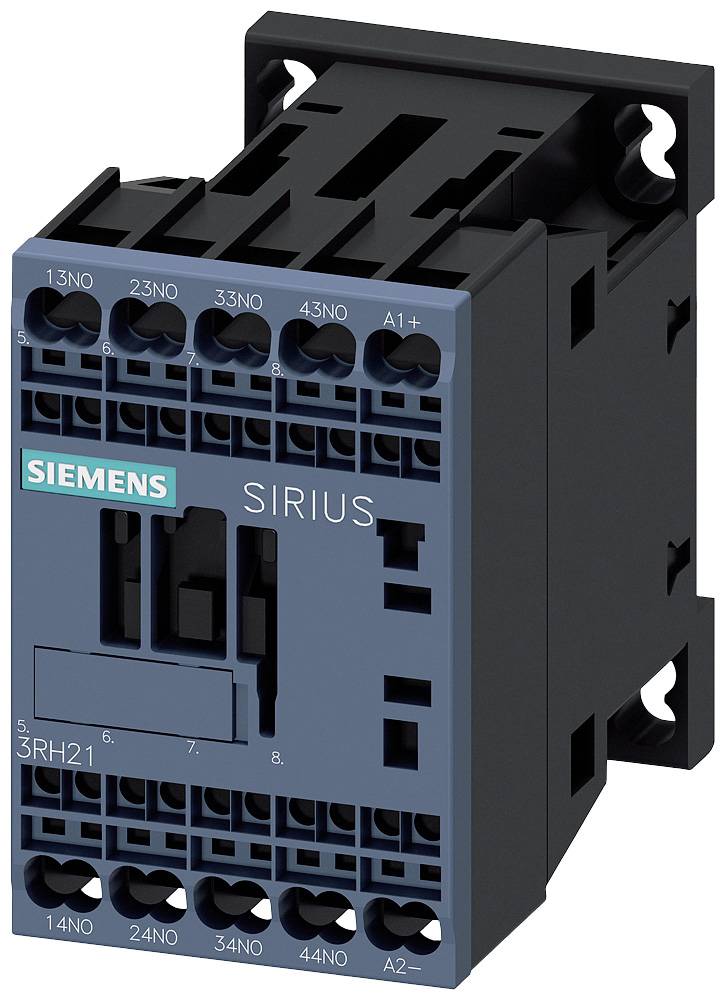

Industriële schakelaar van Siemens, model Sirius met een blauwe voorkant, meerdere aansluitklemmen en bedrijfslogo aan de linkerkant.

Afbeelding vergelijkbaar

Een geopende serverrack met meerdere gemonteerde netwerkapparatuur en kabels. De apparaten zijn netjes gestapeld in rijen.

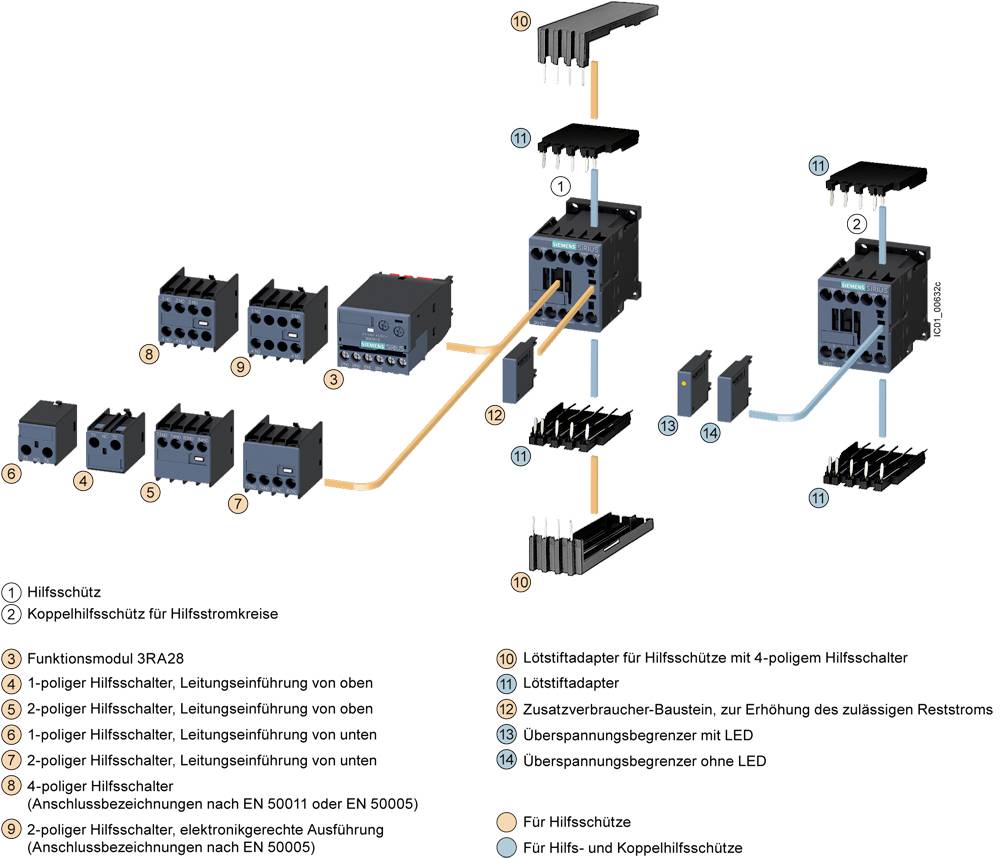

'Schütz' diagram toont verschillende schakelaarcomponenten met uitleg: hulpcontactor, koppel-hulpcontactor, functiemodules, soldeernaaladapter.

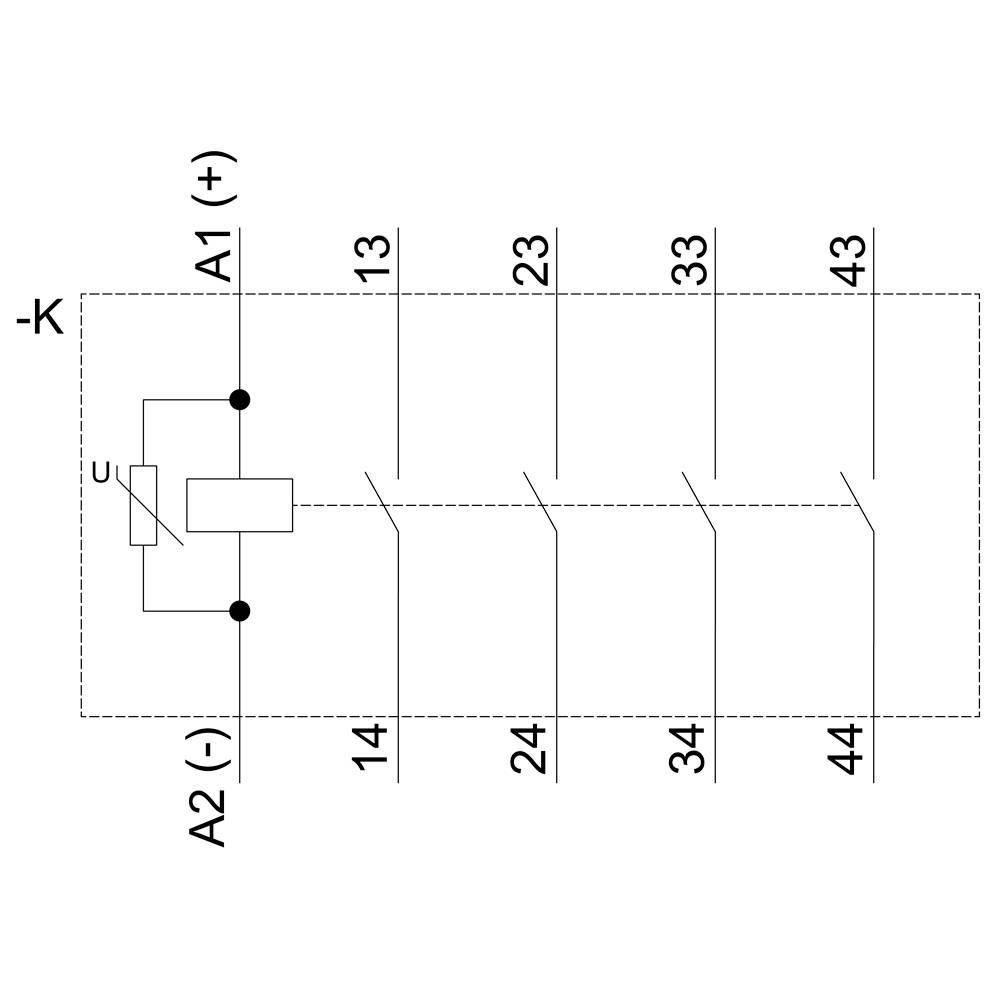

Technische tekening van een relais-schakelschema met spoelaansluitingen A1 (+), A2 (-) en contactpunten 13, 23, 33, 43.

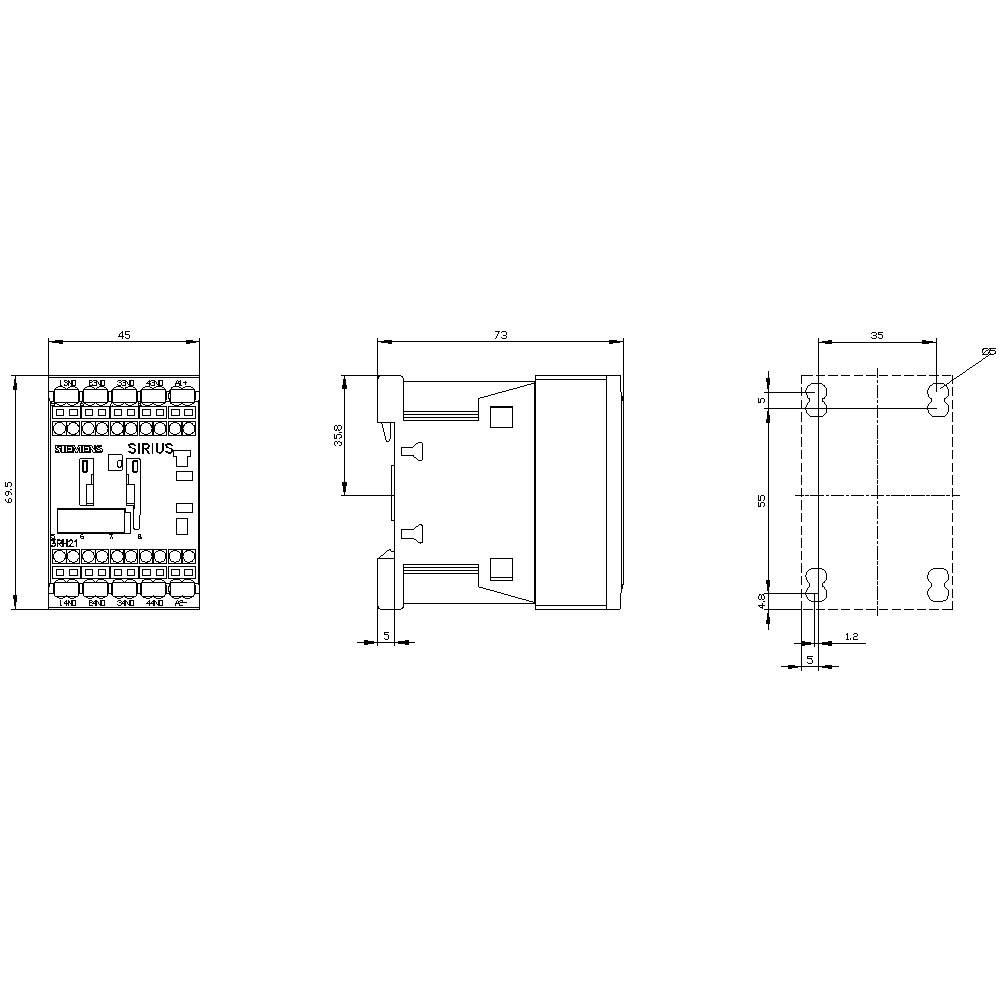

Technische tekening van een elektrische schakelaar met vooraanzicht, zijaanzicht en bovenaanzicht, inclusief afmetingen in millimeters.

Schema van een Siemens SIRIUS besturingseenheid met aansluitklemmen en markeringen 13NO, 23NO, 33NO, 43NO, A1+, 14NO, 24NO, 34NO, 44NO, A2−.

1/6

Afbeelding vergelijkbaar

Soortnaam

Verbindingsbescherming

Aansluiting

Trekveeraansluiting

Type

3RH2140-2LB40

Bouwgrootte

S00

Contactsoort

4x NO

Datasheet (PDF)

Leverbaar ma. 12 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 103,30 / Stuk)

€ 103,30

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Koppelhulpcontactor spoorweg, 4 NO, DC 24 V, 0,7 - 1,25 US, geïntegreerd, S00

Extra services en acties

Technische specificaties

Spanningstype: DC

Soortnaam: Verbindingsbescherming

Type: 3RH2140-2LB40

Bouwgrootte: S00

: 4x NO

Type hulpcontact: 4x NO

Regelspanning (min.): 16.8 V/DC

Regelspanning (max.): 30 V/DC

Stuurspanningsbereik: 16.8 - 30 V/DC

Bijzonderheden: Met varisator

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Trekveeraansluiting

Mechanische levensduur: 30000000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 70 mm

Diepte: 73 mm

Afm.: (b x h x d) 45 x 70 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 4

: 3 A

: Spring clamp connection

: DC

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1704468 Siemens 3RH2140-2LB40 Verbindingsbescherming 4x NO Met varisator 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1704468 Siemens 3RH2140-2LB40 Verbindingsbescherming 4x NO Met varisator 1 stuk(s)

Omschrijving

Koppelhulpcontactor spoorweg, 4 NO, DC 24 V, 0,7 ... 1,25* US, met geïntegreerde varistor, grootte S00, lasklemaansluiting Koppelhulpcontactor SIRIUS 3RH2 voor het schakelen van de stuursignalen in het stuurstroomcircuit met directe aansluitmogelijkheid op elektronische besturingen. De koppelhulpcontactoren SIRIUS 3RH2 hebben normconforme aansluitaanduidingen en een betrouwbare en tijdbesparende aansluittechniek. Door de uitgangsverveelvoudiging is het gelijktijdig schakelen van meerdere hulpcircuits mogelijk. De contacten zijn met geforceerde geleiding voor veiligheidstoepassingen ook als SUVA-varianten verkrijgbaar. De koppelhulpcontactoren zijn klimaatvast, hebben een hoge contactbetrouwbaarheid en zijn geschikt voor wereldwijd gebruik door geschikte certificeringen (bijv. IEC en UL/CSA). Ze zijn verkrijgbaar in AC- of DC-bediening en zijn met schroef- of veertrektechniek beschikbaar. De uitgebreide accessoires van de contactoren 3RT2 voor de groottes S00 tot S3 kunnen ook voor de koppelhulpcontactoren 3RH2 worden gebruikt. De koppelhulpcontactoren 3RH2 vervangen de beproefde 3RH1-serie. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
