Siemens 3RH2140-2AF00 Hulpbeveiliging 4x NO Geschikt voor merk (relais): Siemens Piece 1 stuk(s) kopen ? Conrad Electronic

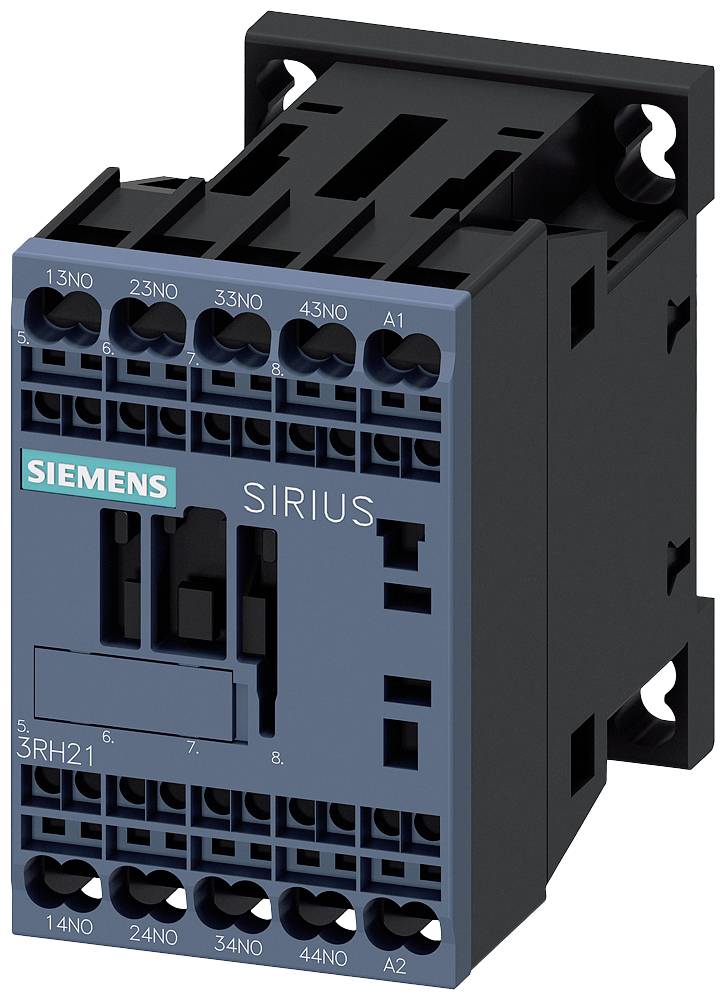

Een blauwe Siemens SIRIUS contactor met meerdere aansluitingen en bedieningsknoppen, afgebeeld in een zwarte kunststof behuizing.

Afbeelding vergelijkbaar

Een geopende serverrack laat netjes gerangschikte kabels, schakelaars en elektronische componenten zien, die essentieel zijn voor de serverfunctionaliteit.

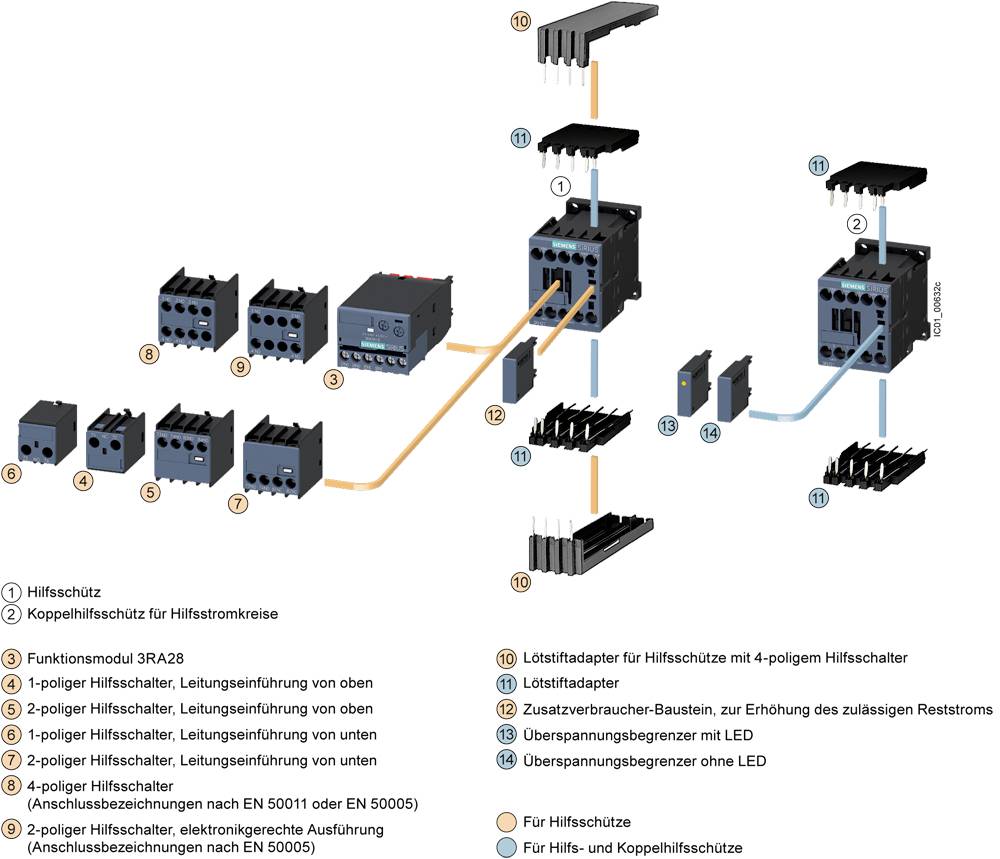

'Diagram van aansluitingstechniek. Toont verschillende hulpcontactoren en adapters met bijbehorende symbolen en uitleg.'

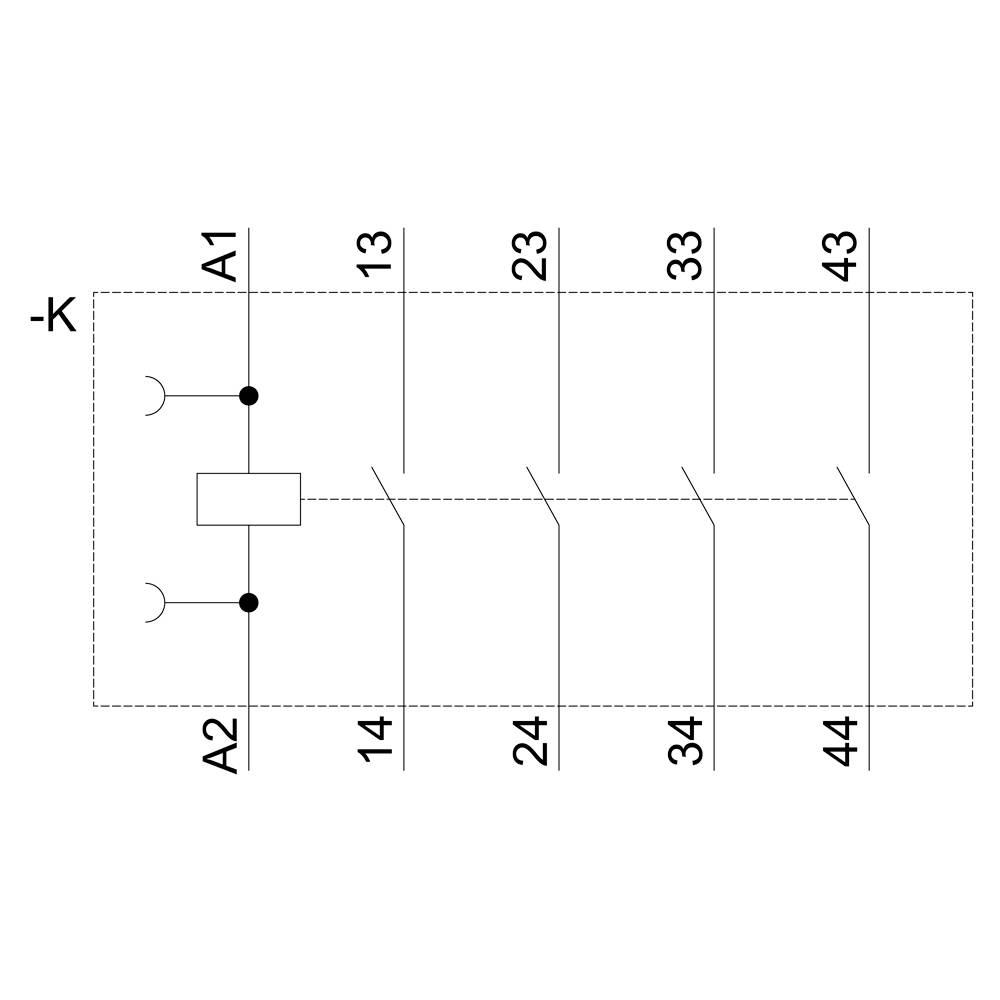

Schakelschema van een relais: Links twee sluitcontacten, genummerd A1, A2. Dakconfiguratie boven verbindingen, genummerd 13, 14, 23, 24, 33, 34, 43, 44.

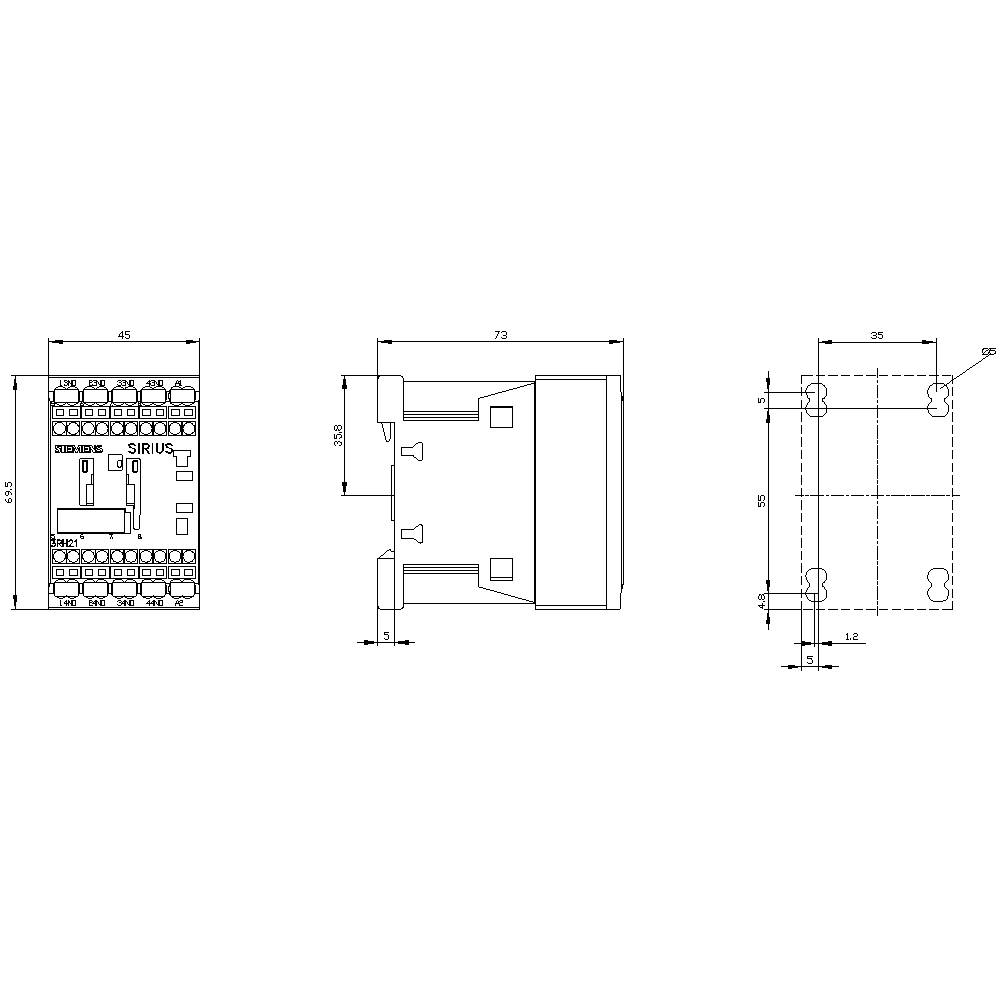

Technische tekening van een elektrisch onderdeel met gedetailleerde aanzichten van voor-, zij- en bovenaanzicht, inclusief afmetingen.

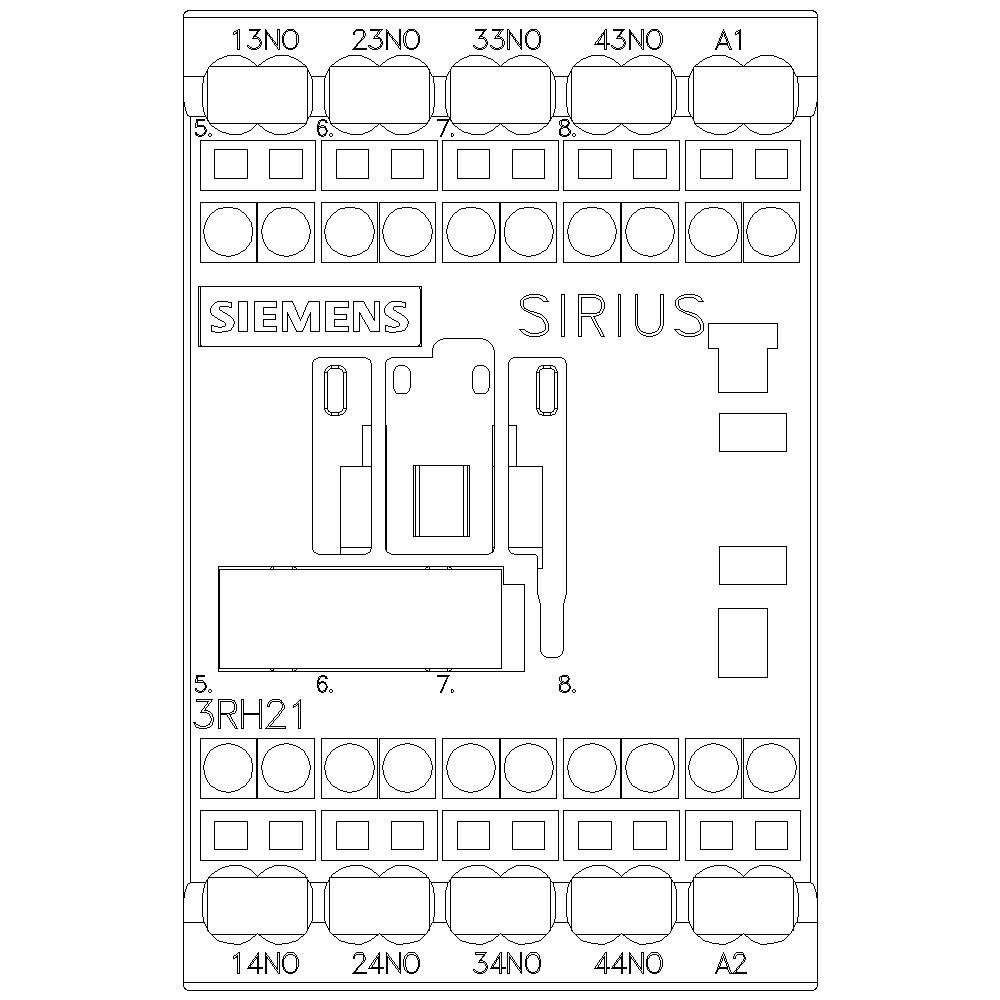

'Diagram toont de aansluitbezetting van een Siemens Sirius 3RH21 stuurrelais met genummerde aansluitingen en aanduidingen.'

1/6

Afbeelding vergelijkbaar

Soortnaam

Hulpbeveiliging

Aantal polen

4-polig

Aansluiting

Trekveeraansluiting

Verpakkingswijze

Piece

Type

3RH2140-2AF00

Datasheet (PDF)

Leverbaar vr. 25 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 76,02 / Stuk)

€ 76,02

excl. btw

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Spanningstype: AC

: Piece

Soortnaam: Hulpbeveiliging

Type: 3RH2140-2AF00

Bouwgrootte: S00

Aantal polen: 4-polig

: 4x NO

Type hulpcontact: 4x NO

Regelspanning (max.): 110 V/AC

Stuurspanningsbereik: 110 V/AC (max)

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Trekveeraansluiting

Mechanische levensduur: 30000000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 70 mm

Diepte: 73 mm

Afm.: (b x h x d) 45 x 70 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 4

: 3 A

: 110-110 V

: 110-110 V

: FALSE

: Spring clamp connection

: AC

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1732546 Siemens 3RH2140-2AF00 Hulpbeveiliging 4x NO Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1732546 Siemens 3RH2140-2AF00 Hulpbeveiliging 4x NO Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Omschrijving

Hulpcontactor, 4 NO, AC 110 V, 50/60 Hz, maat S00, lasklem. Hulpcontactor Sirius 3RH2 voor het schakelen van de stuursignalen in het stuurstroomcircuit. De hulpcontactoren Sirius 3RH2 hebben normconforme aansluitaanduidingen en een betrouwbare en tijdbesparende aansluittechniek. Door de uitgangsverveelvoudiging is het gelijktijdig schakelen van meerdere hulpcircuits mogelijk. Alle contacten zijn met geforceerde geleiding voor veiligheidstoepassingen ook als SUVA-varianten verkrijgbaar. De hulpcontactoren zijn klimaatvast, hebben een hoge contactbetrouwbaarheid en zijn geschikt voor wereldwijd gebruik door geschikte goedkeuringen (bijv. IEC en UL/CSA). Ze zijn verkrijgbaar in AC- of DC-bediening en zijn met schroef- of veertrektechniek beschikbaar. De basisuitvoering van de hulpcontactoren is 4-polig en kan door vastklikbare hulpschakelaarblokken tot 8 polen worden uitgebreid. De uitgebreide accessoires van de contactoren 3RT2 voor de formaten S00 tot S3 kunnen ook voor de hulpcontactoren 3RH2 worden gebruikt. De tijdrelais 3RH2 nemen de plaats in van de beproefde 3RH1-serie. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
