Een geopende schakelkast met meerdere elektrische componenten en bekabeling, gebruikt voor besturing en distributie van elektriciteit.

Toepassingsafbeelding

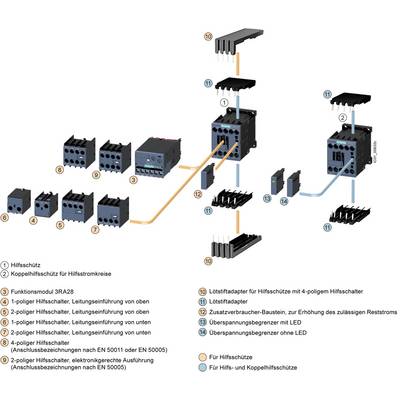

Diagram toont elektrische componenten: hulpcontactor, functiemodules, belastingsstroomadapter, overspanningsbeveiliging. Verbindingspaden gemarkeerd.

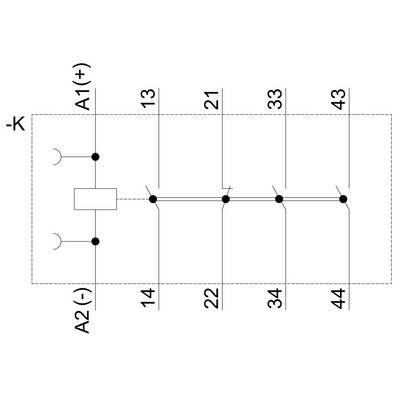

'Schakelschema met aansluitingen: -K, A1 (+), A2 (-), en verbindingen tussen aansluitingen 13-14, 21-22, 33-34, 43-44.'

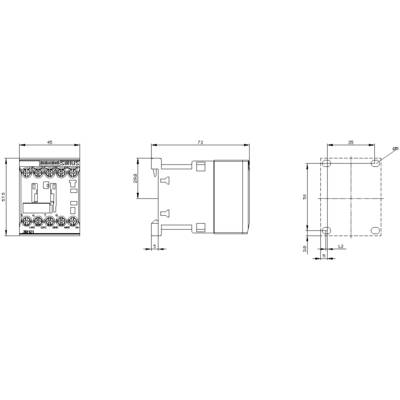

Technische tekening van een elektrisch onderdeel met voor-, zij- en bovenaanzicht. Afmetingen en details zijn aangegeven in millimeters.

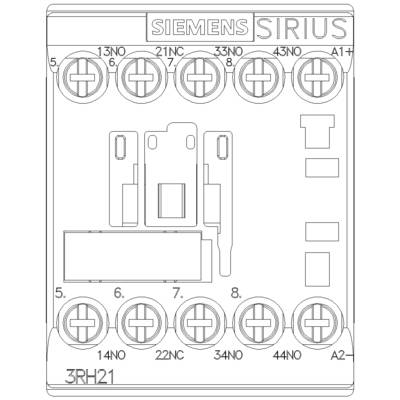

'Afbeelding van een Siemens SIRIUS schakeltoestel. Toont aansluitingen voor stuur- en belastingstroomkringen, genummerd en voorzien van NC/NO-contacten.'

1/5

Toepassingsafbeelding

Soortnaam

Contactor

Aantal polen

4-polig

Nominale spanning

24 V/DC

Belastingsstroom

10 A

Aansluiting

Schroefklem

Datasheet (PDF)

Morgen leverbaar

13 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 56,19 / Stuk)

€ 56,19

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Hulpcontactor, 3 NO + 1 NC, DC 24 V, formaat S00, schroefaansluiting hulpcontactor SIRIUS 3RH2 voor het schakelen van de stuursignalen in het stuurcircuit. De hulpcontactoren SIRIUS 3RH2 hebben normconforme aansluitaanduidingen en een betrouwbare en tijdbesparende aansluittechniek. Door de uitgangsverveelvoudiging is het gelijktijdig schakelen van meerdere hulpcircuits mogelijk. Alle contacten zijn met geforceerde geleiding voor veiligheidstoepassingen ook als SUVA-varianten verkrijgbaar. De hulpcontactoren zijn klimaatvast, hebben een hoge contactbetrouwbaarheid en zijn geschikt voor wereldwijd gebruik door geschikte goedkeuringen (bijv. IEC en UL/CSA). Ze zijn verkrijgbaar in AC- of DC-bediening en zijn met schroef- of veertrektechniek beschikbaar. De basisuitvoering van de hulpcontactoren is 4-polig en kan door vastklikbare hulpschakelaarblokken tot 8 polen worden uitgebreid. De uitgebreide accessoires van de contactoren 3RT2 voor de formaten S00 tot S3 kunnen ook voor de hulpcontactoren 3RH2 worden gebruikt. De tijdrelais 3RH2 nemen de plaats in van de beproefde 3RH1-serie. Eenvoudig, efficiënt, altijd actueel - de SIRIUS systeembouwpakketten.

Soortnaam: Contactor

Type: 3RH2131-1BB40

Bouwgrootte: S00

Aantal polen: 4-polig

Type hulpcontact: 3x NO
1x NC

Nominale spanning: 24 V/DC

Regelspanning (max.): 24 V/DC

Stuurspanningsbereik: 24 V/DC (max)

Continu stroom (max.): 10 A

Belastingsstroom: 10 A

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Montagewijze: DIN-rail

Aansluiting: Schroefklem

Mechanische levensduur: 3.0E7

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 57.5 mm

Diepte: 73 mm

Afm.: (b x h x d) 45 x 57.5 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

Gewicht: 270 g

: 3

: 1

: 3 A

: 24-24 V

: FALSE

: Screw connection

: DC

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1431113 Siemens 3RH2131-1BB40 Contactor 24 V/DC 10 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1431113 Siemens 3RH2131-1BB40 Contactor 24 V/DC 10 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Verklaring van Overeenstemming

Verklaring van Overeenstemming 1431113 Siemens 3RH2131-1BB40 Contactor 24 V/DC 10 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Omschrijving

Hulpcontactor, 3 NO + 1 NC, DC 24 V, formaat S00, schroefaansluiting hulpcontactor SIRIUS 3RH2 voor het schakelen van de stuursignalen in het stuurcircuit.
De hulpcontactoren Sirius 3RH2 hebben normconforme aansluitaanduidingen en een betrouwbare en tijdbesparende aansluittechniek. Door de uitgangsverveelvoudiging is het gelijktijdig schakelen van meerdere hulpcircuits mogelijk. Alle contacten zijn met geforceerde geleiding voor veiligheidstoepassingen ook als SUVA-varianten verkrijgbaar. De hulpcontactoren zijn klimaatvast, hebben een hoge contactbetrouwbaarheid en zijn geschikt voor wereldwijd gebruik door geschikte goedkeuringen (bijv. IEC en UL/CSA).
Ze zijn verkrijgbaar in AC- of DC-bediening en zijn met schroef- of veertrektechniek beschikbaar. De basisuitvoering van de hulpcontactoren is 4-polig en kan door vastklikbare hulpschakelaar tot 8 polen worden uitgebreid.
De uitgebreide accessoires van de contactoren 3RT2 voor de formaten S00 tot S3 kunnen ook voor de hulpcontactoren 3RH2 worden gebruikt.
De tijdrelais 3RH2 nemen de plaats in van de beproefde 3RH1-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
