Siemens 3RH2131-1AF00 Hulpbeveiliging Geschikt voor merk (relais): Siemens Single 1 stuk(s) kopen ? Conrad Electronic

Siemens SIRIUS schakelaar, model 3RH21, compacte zwarte behuizing met blauwe voorkant en meerdere aansluitingen, vooraanzicht.

Afbeelding vergelijkbaar

Een geopende schakelkast, uitgerust met elektrische componenten en kabels. Dient voor systeembesturing en -distributie.

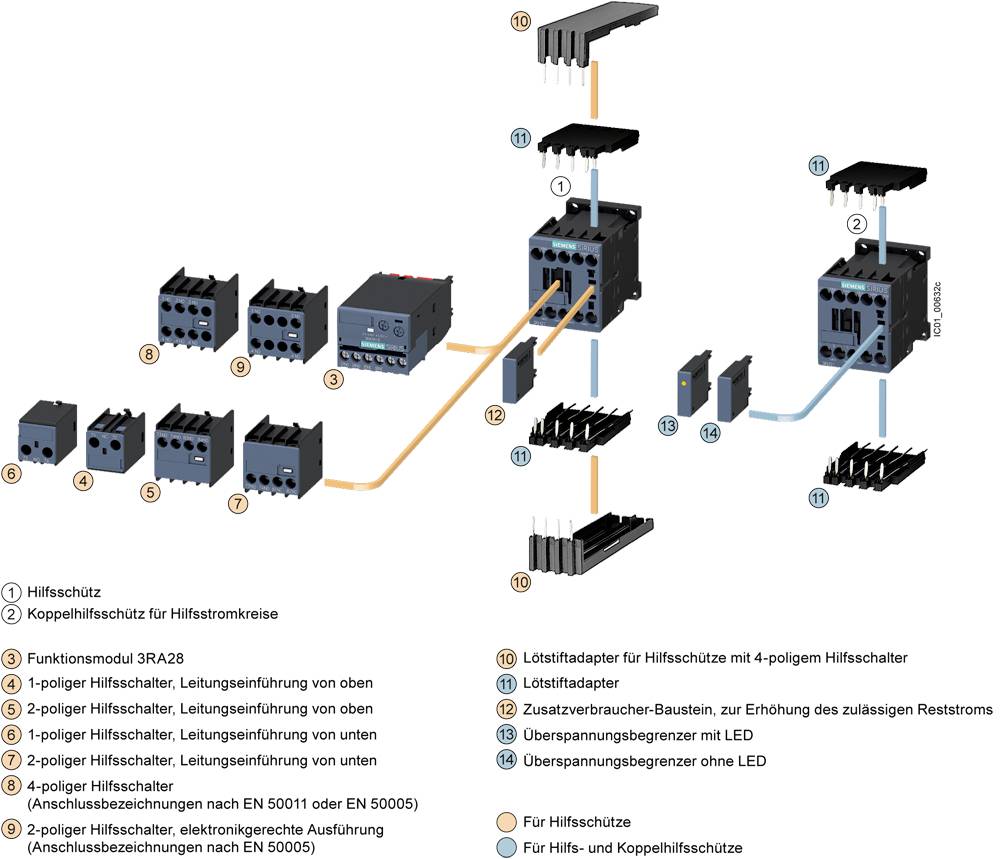

Schakelschema voor hulpcontactor en gekoppelde hulpcontactor met toebehoren: toont constructie, aansluitingsmogelijkheden en adapters voor verschillende montagewijzen.

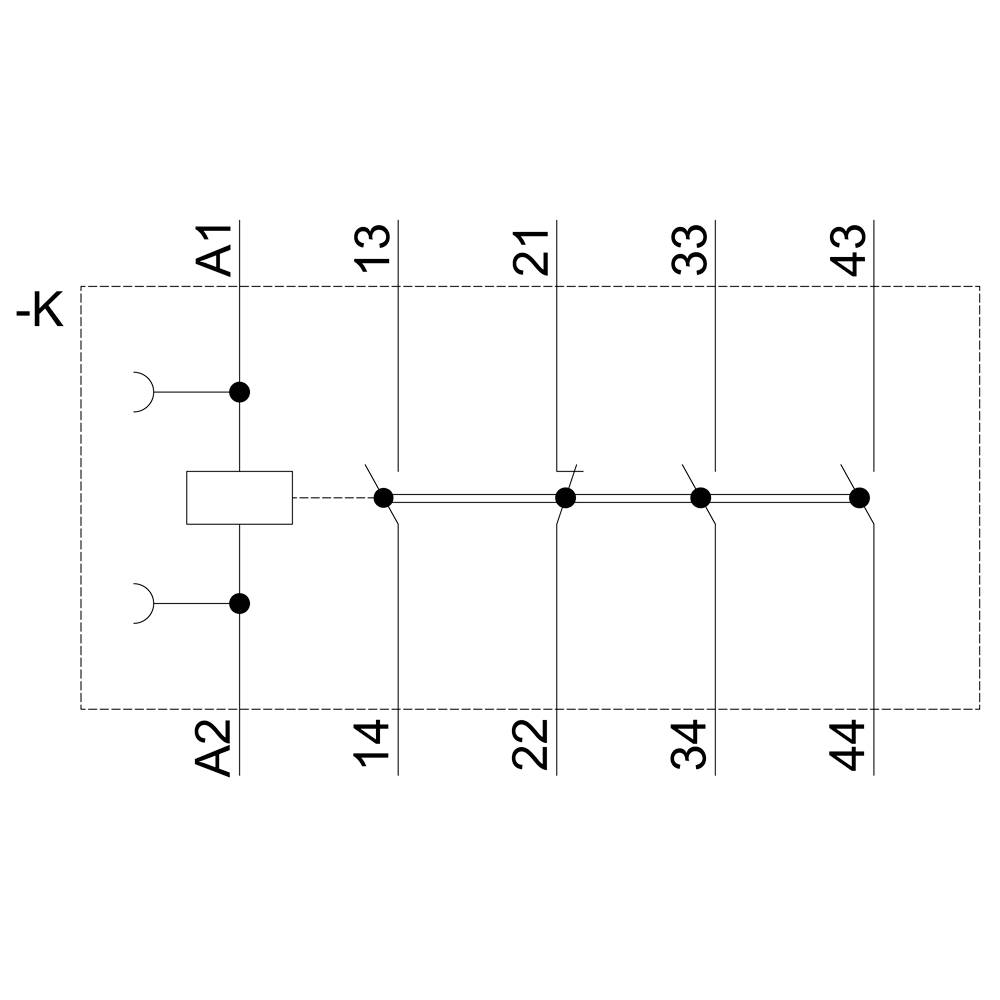

'Elektrisch schakelschema: Relais -K met aansluitingen op A1, A2. Lay-out toont verbindingspunten 13/14, 21/22, 33/34, 43/44.'

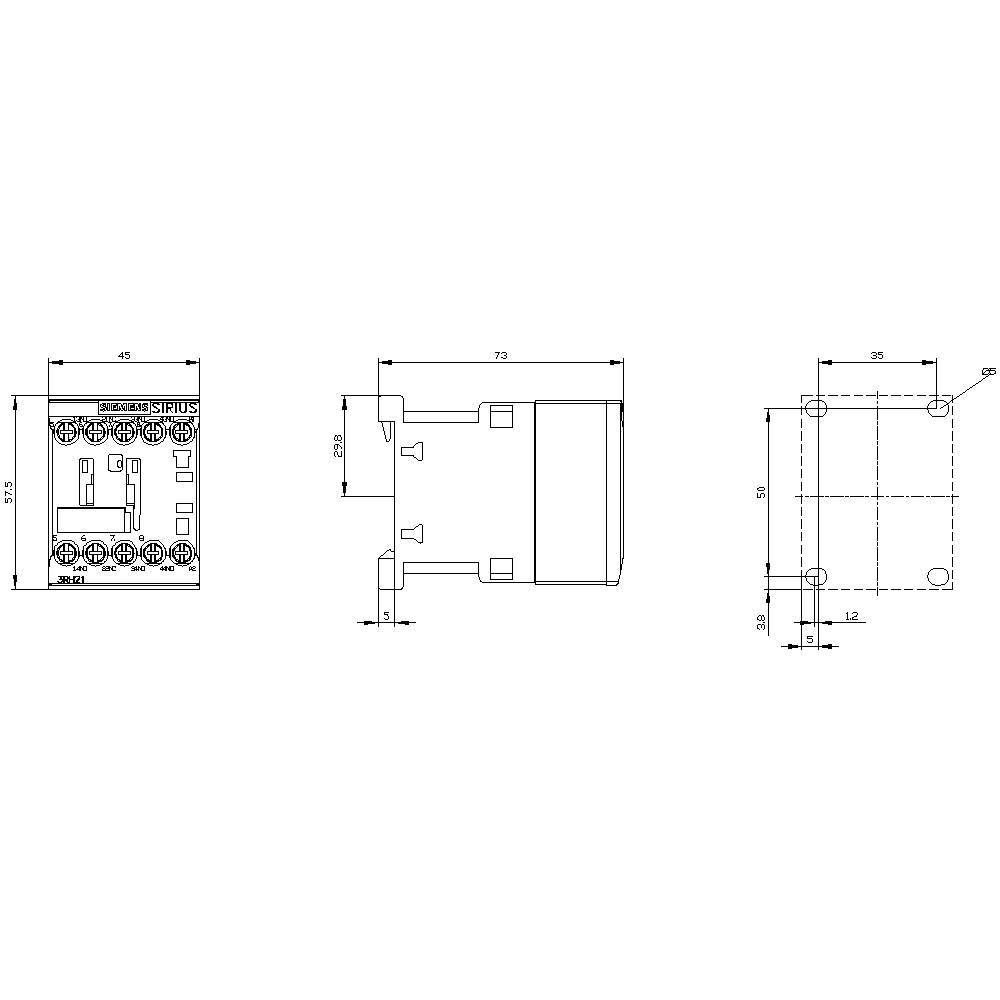

Technische tekening van een elektronisch onderdeel met meerdere aanzichten. Afmetingen en aansluitingen zijn geëtiketteerd.

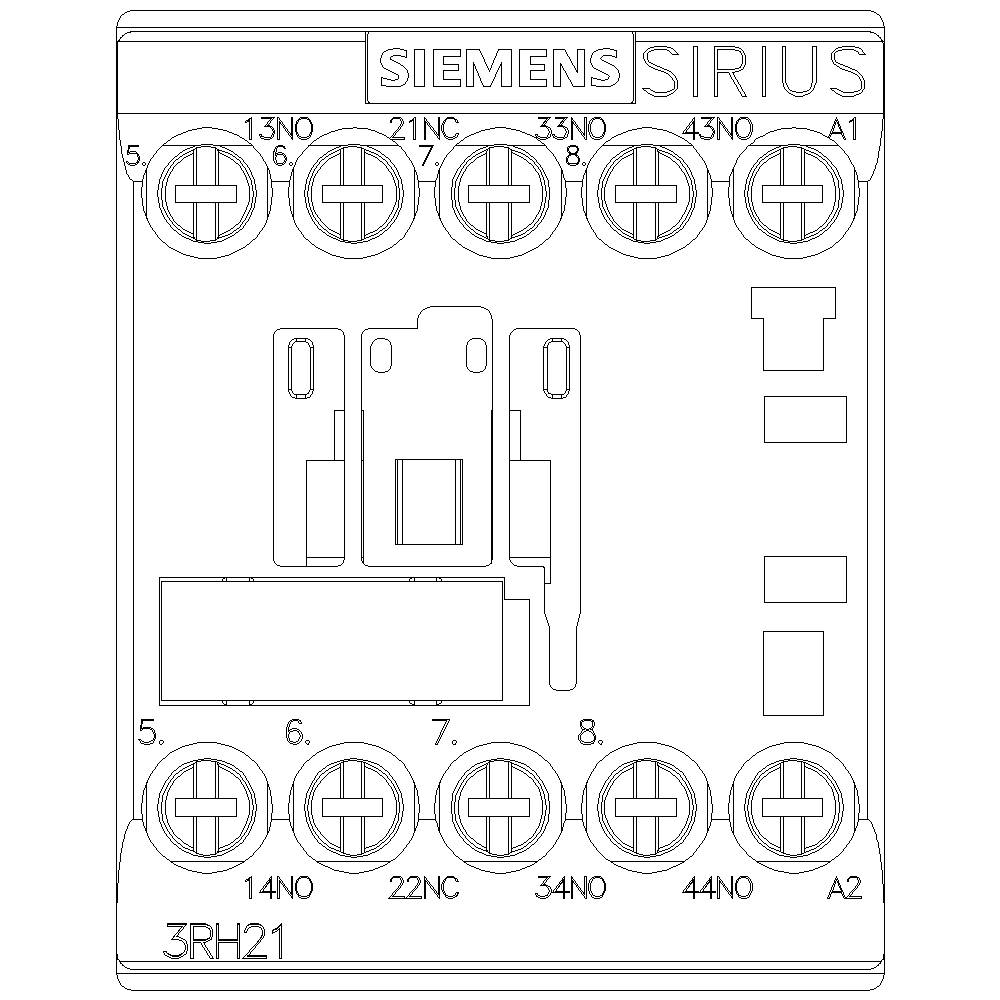

'Tekening van een Siemens Sirius schakeltoestel met aansluitklemmen. Modelnummer 3RH21 is onderaan links zichtbaar.'

1/6

Afbeelding vergelijkbaar

Soortnaam

Hulpbeveiliging

Aantal polen

4-polig

Aansluiting

Schroefklem

Verpakkingswijze

Single

Type

3RH2131-1AF00

Datasheet (PDF)

Leverbaar do. 24 sep.

23 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 40,43 / Stuk)

€ 40,43

excl. btw

Incl. 14 dagen retourrecht

U heeft al het beste aanbod voor uw hoeveelheid.

Ons aanbod

Leverbaar vr. 2 okt.

€ 5,95 Excl. verzendkosten

Excl. verzendkosten

€ 47,93

excl. btw

Juridisch probleem melden

Technische specificaties

Spanningstype: AC

: Single

Soortnaam: Hulpbeveiliging

Type: 3RH2131-1AF00

Bouwgrootte: S00

Aantal polen: 4-polig

Type hulpcontact: 1x NC
3x NO

Regelspanning (min.): 110 V/AC

Regelspanning (max.): 110 V/AC

Stuurspanningsbereik: 110 - 110 V/AC

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Schroefklem

Mechanische levensduur: 30000000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 57.5 mm

Diepte: 73 mm

Afm.: (b x h x d) 45 x 57.5 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 3

: 1

: 3 A

: 110-110 V

: 110-110 V

: FALSE

: Screw connection

: AC

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1702376 Siemens 3RH2131-1AF00 Hulpbeveiliging Geschikt voor merk (relais): Siemens Single 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1702376 Siemens 3RH2131-1AF00 Hulpbeveiliging Geschikt voor merk (relais): Siemens Single 1 stuk(s)

Omschrijving

Hulpcontactor, 3 NO + 1 NC, AC 110 V, 50 / 60 Hz, formaat S00, schroefaansluiting hulpcontactor SIRIUS 3RH2 voor het schakelen van de stuursignalen in het stuurcircuit. De hulpcontactoren SIRIUS 3RH2 hebben normconforme aansluitaanduidingen en een betrouwbare en tijdbesparende aansluittechniek. Door de uitgangsverveelvoudiging is het gelijktijdig schakelen van meerdere hulpcircuits mogelijk. Alle contacten zijn met geforceerde geleiding voor veiligheidstoepassingen ook als SUVA-varianten verkrijgbaar. De hulpcontactoren zijn klimaatvast, hebben een hoge contactbetrouwbaarheid en zijn geschikt voor wereldwijd gebruik door geschikte goedkeuringen (bijv. IEC en UL/CSA). Ze zijn verkrijgbaar in AC- of DC-bediening en zijn met schroef- of veertrektechniek beschikbaar. De basisuitvoering van de hulpcontactoren is 4-polig en kan door vastklikbare hulpschakelaarblokken tot 8 polen worden uitgebreid. De uitgebreide accessoires van de contactoren 3RT2 voor de formaten S00 tot S3 kunnen ook voor de hulpcontactoren 3RH2 worden gebruikt. De tijdrelais 3RH2 nemen de plaats in van de beproefde 3RH1-serie. Eenvoudig, efficiënt, altijd actueel - de SIRIUS systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
