Siemens 3RH2122-1BF40 Hulpbeveiliging 2x NO Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s) kopen ? Conrad Electronic

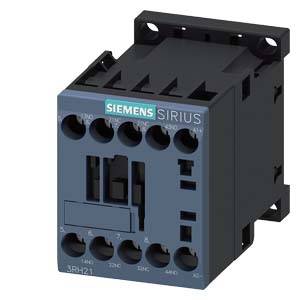

Een zwarte elektrische magneetschakelaar van Siemens, model Sirius, met meerdere aansluitklemmen en opschriften op de voorkant.

Afbeelding vergelijkbaar

Een geopende schakelkast toont meerdere rijen elektrische componenten en kabels, die geordend zijn in een technische configuratie.

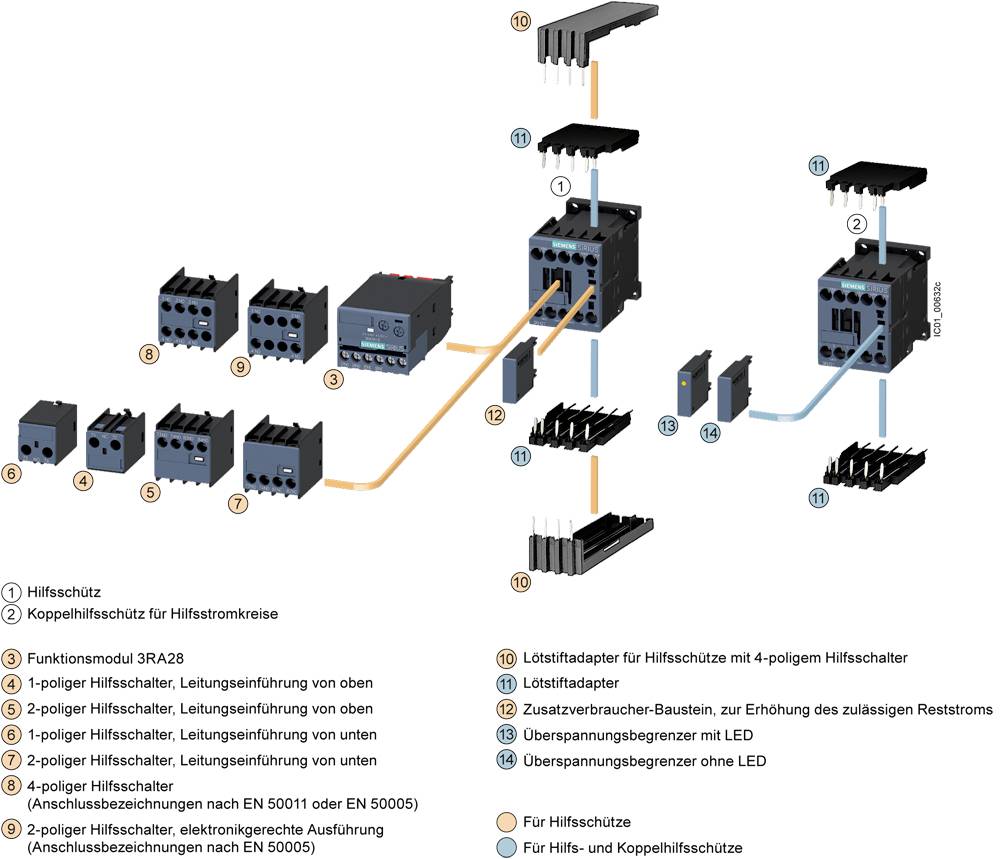

'Diagram van de hulpschutter: toont verschillende aansluitingsmogelijkheden en functies, inclusief LED-adapter en overspanningsbeveiliging.'

Een eenvoudige weergave van een elektrotechnisch schakelschema met een spoel (-K), schakelaars en aansluitingen A1(+), A2(-), 13, 21, 31, 43, 14, 22, 32, 44.

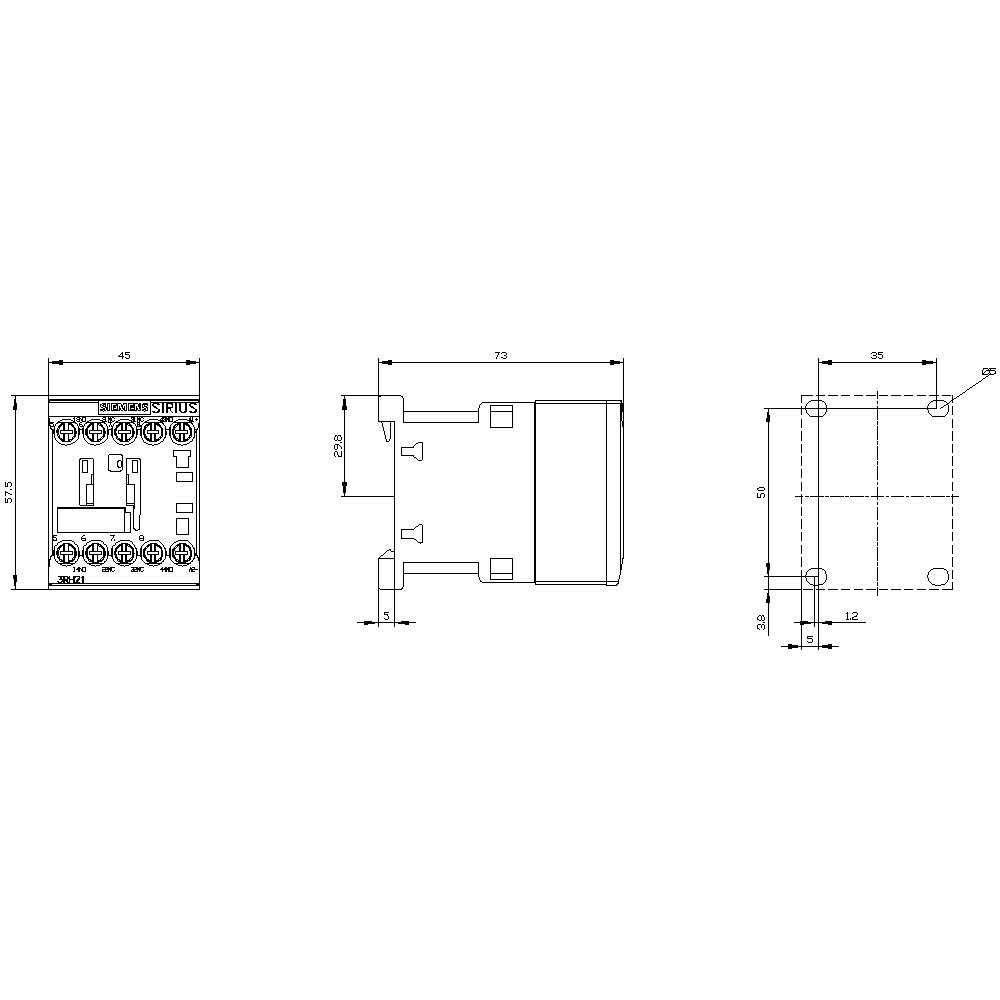

Technische tekening van een relais met afmetingen: 45 mm breedte, 73 mm diepte, vooraanzicht en bovenaanzicht met bevestigingspunten.

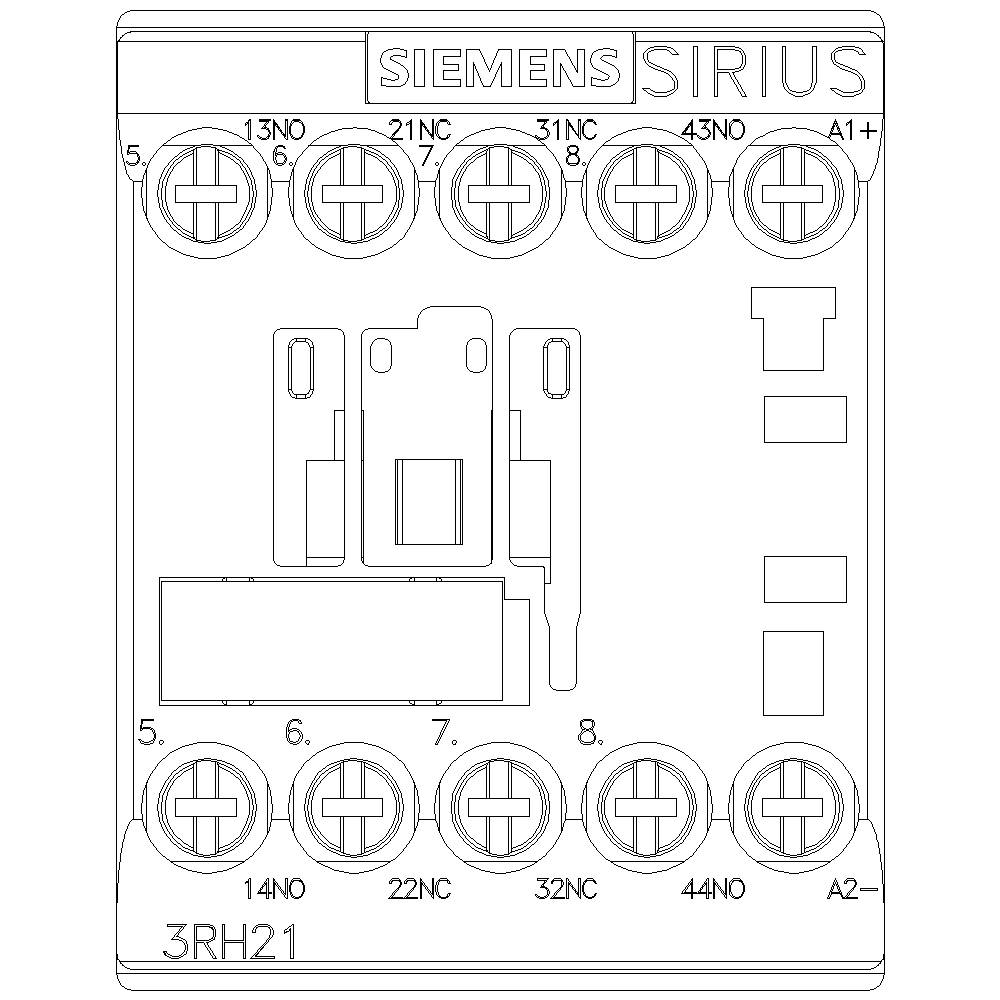

Technische tekening van een Siemens Sirius schakelaar met meerdere aansluitklemmen en labels. Modelnummer: 3RH21.

1/6

Afbeelding vergelijkbaar

Soortnaam

Hulpbeveiliging

Aantal polen

4-polig

Verpakkingswijze

Piece

Type

3RH2122-1BF40

Bouwgrootte

S00

Datasheet (PDF)

Leverbaar vr. 18 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 36,36 / Stuk)

€ 36,36

excl. btw

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Spanningstype: DC

: Piece

Soortnaam: Hulpbeveiliging

Type: 3RH2122-1BF40

Bouwgrootte: S00

Aantal polen: 4-polig

: 2x NO

Type hulpcontact: 2x NO
2x NC

Regelspanning (max.): 110 V/DC

Stuurspanningsbereik: 110 V/DC (max)

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Bijzonderheden: Met hulpcontact

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Mechanische levensduur: 30000000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 57.5 mm

Diepte: 73 mm

Afm.: (b x h x d) 45 x 57.5 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 2

: 2

: 3 A

: 110-110 V

: FALSE

: Screw connection

: DC

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1744133 Siemens 3RH2122-1BF40 Hulpbeveiliging 2x NO Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1744133 Siemens 3RH2122-1BF40 Hulpbeveiliging 2x NO Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Omschrijving

Hulpcontactor, 2 NO + 2 NC, DC 110 V, formaat S00, schroefaansluiting. Hulpcontactor Sirius 3RH2 voor het schakelen van de stuursignalen in het stuurcircuit. De hulpcontactoren Sirius 3RH2 hebben normconforme aansluitaanduidingen en een betrouwbare en tijdbesparende aansluittechniek. Door de uitgangsverveelvoudiging is het gelijktijdig schakelen van meerdere hulpcircuits mogelijk. Alle contacten zijn met geforceerde geleiding voor veiligheidstoepassingen ook als SUVA-varianten verkrijgbaar. De hulpcontactoren zijn klimaatvast, hebben een hoge contactbetrouwbaarheid en zijn geschikt voor wereldwijd gebruik door geschikte goedkeuringen (bijv. IEC en UL/CSA). Ze zijn verkrijgbaar in AC- of DC-bediening en zijn met schroef- of veertrektechniek beschikbaar. De basisuitvoering van de hulpcontactoren is 4-polig en kan door vastklikbare hulpschakelaarblokken tot 8 polen worden uitgebreid. De uitgebreide accessoires van de contactoren 3RT2 voor de formaten S00 tot S3 kunnen ook voor de hulpcontactoren 3RH2 worden gebruikt. De tijdrelais 3RH2 nemen de plaats in van de beproefde 3RH1-serie. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
