Siemens 3RF2370-3AA06 Halfgeleiderbescherming Schakelend bij overbelasting 1x NO 70 A 1 stuk(s) kopen ? Conrad Electronic

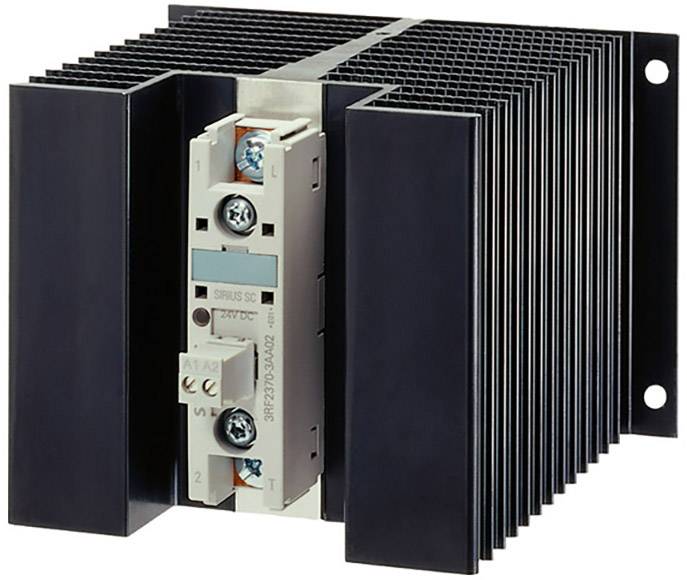

Zwarte warmteafvoer met geïntegreerd elektronisch onderdeel, montageplaatje links.

Afbeelding vergelijkbaar

Een geopende schakelkast toont verschillende elektrische componenten, zoals schakelaars, kabels en modules, die netjes zijn gerangschikt.

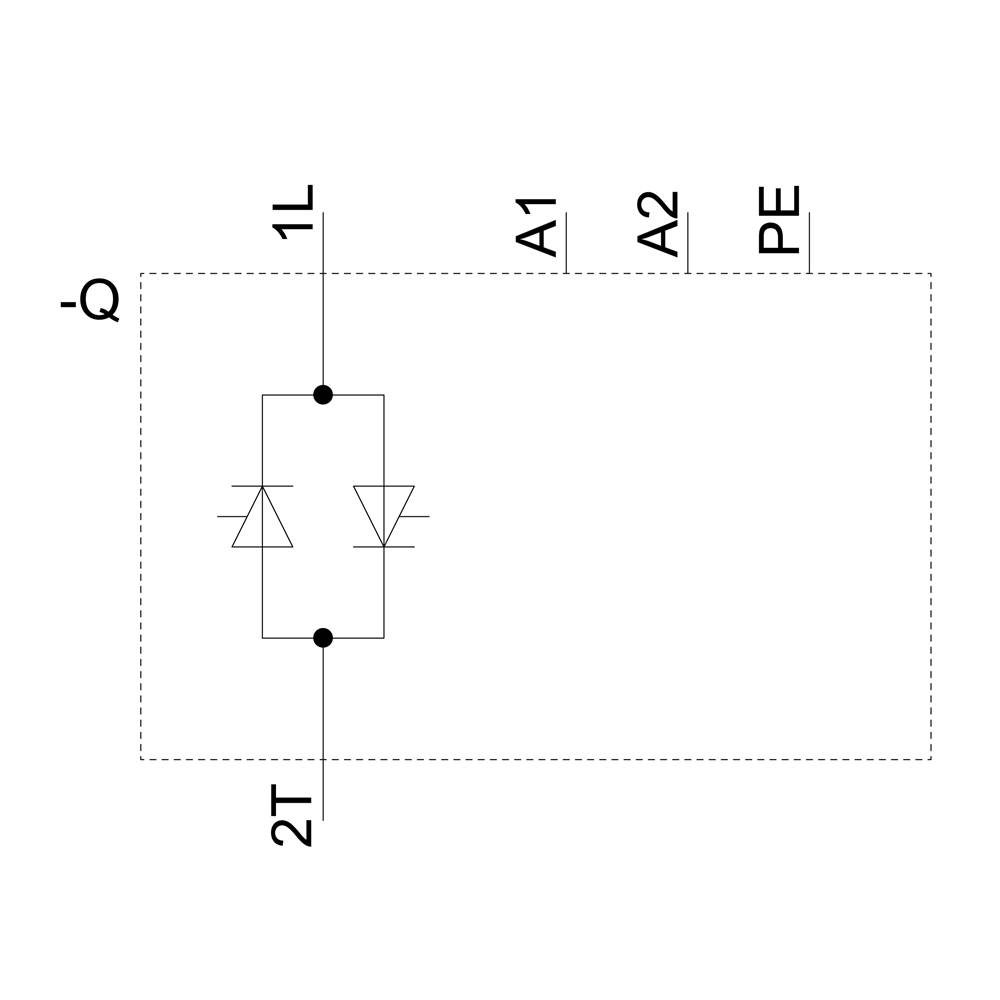

Schakelschema met een brugschakeling van twee diodes, verbonden tussen de punten 1L en 2T. Bovenaan: Aanduidingen A1, A2, PE.

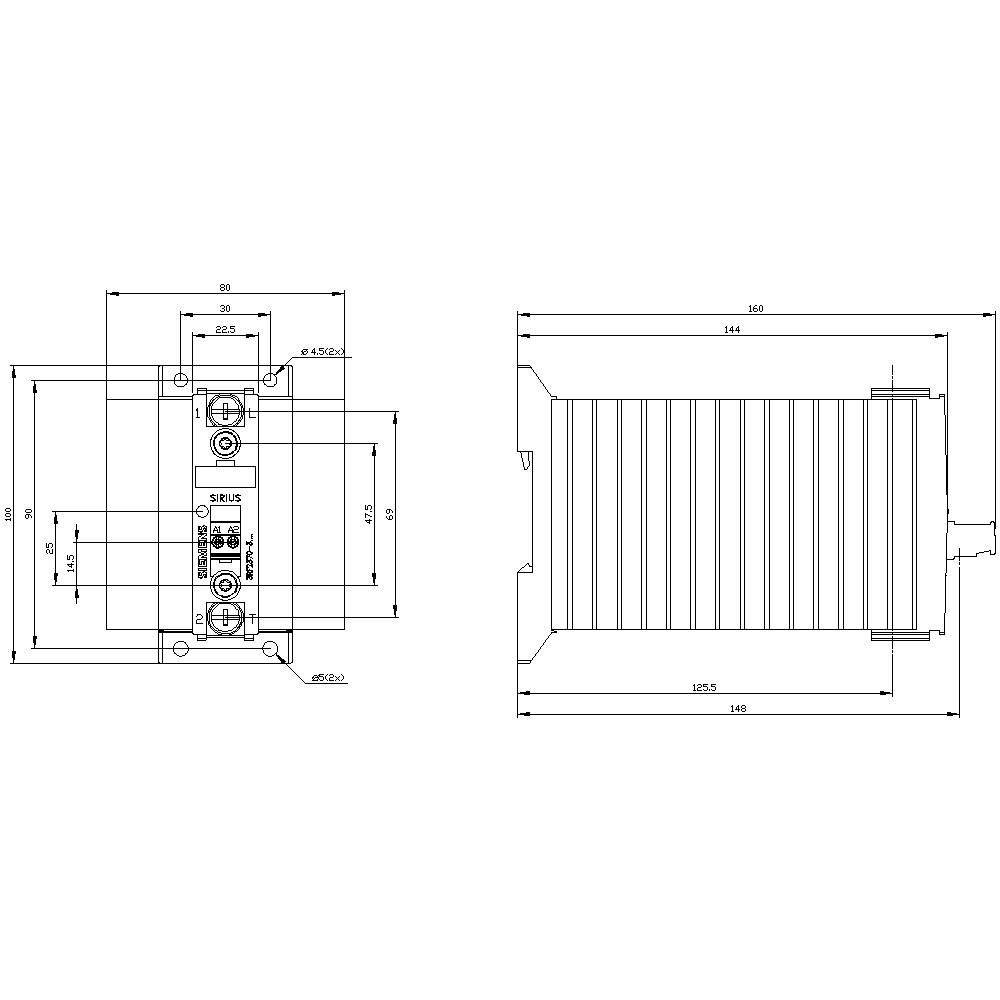

Technische schematische tekening van een apparaat met afmetingen. Links het frontaanzicht met aansluitingsdetails. Rechts het zijaanzicht met behuizingsvorm.

1/4

Afbeelding vergelijkbaar

Soortnaam

Halfgeleiderbescherming

Aantal polen

1-polig

Belastingsstroom

70 A

Aansluiting

Ringoog 5 mm

Ringoog 3 mm

Type

3RF2370-3AA06

Datasheet (PDF)

Leverbaar vr. 18 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 177,68 / Stuk)

€ 177,68

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Gewicht: 680 g
Vermogensverlies: 83 W

Soortnaam: Halfgeleiderbescherming

Type: 3RF2370-3AA06

Aantal polen: 1-polig

Schakelwijze: Schakelend bij overbelasting

: 1x NO

Regelspanning (min.): 15 V/DC

Regelspanning (max.): 24 V/DC

Stuurspanningsbereik: 15 - 24 V/DC

Schakelspanning (min.): 48 V/AC

Schakelspanning (max.): 600 V/AC

Belastingsstroom: 70 A

Montagewijze: Schroefbevestiging

Aansluiting: Ringoog 5 mm
Ringoog 3 mm

Response-tijd: 1 ms

: IP00

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 80 mm

Hoogte: 100 mm

Diepte: 161.5 mm

Afm.: (b x h x d) 80 x 100 x 161.5 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 1

: TRUE

: 70 A

: DC

: 70 A

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1431077 Siemens 3RF2370-3AA06 Halfgeleiderbescherming Schakelend bij overbelasting 1x NO 70 A 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1431077 Siemens 3RF2370-3AA06 Halfgeleiderbescherming Schakelend bij overbelasting 1x NO 70 A 1 stuk(s)

Omschrijving

Halfgeleidercontactor 1-fasig 3RF2 AC 51 / 70 A / 40 °C 48-600 V / DC 24 V ringkabelaansluiting sinds 21.5.2018 zijn de afmetingen en het boorpatroon gewijzigd, meer informatie in de Industry online Support Solid State-ontvanger SIRIUS 3RF23 voor het schakelen van ohmse/inductieve belastingen, bijvoorbeeld van radiatoren of kleppen in een afvulinstallatie.
De apparaten schakelen slijtagevrij en geluidloos en zijn ideaal voor geluidsgevoelige gebieden (kantoren, ziekenhuizen). Ze zijn ook bij hoge schakelfrequenties uiterst betrouwbaar. Omdat het koellichaam al geïntegreerd is, kunnen ze direct in de schakelkast worden geplaatst. De compacte constructie bespaart ruimte op de DIN-rail. De halfgeleiderschakelaars kunnen bovendien door de gestandaardiseerde functiemodules 3RF29 voor diverse toepassingen door eenvoudig klikken worden uitgebreid. De apparaten zijn wereldwijd goedgekeurd (bijvoorbeeld IEC en UL/CSA).
De halfgeleiderschakelaars zijn beschikbaar als 1-fasige of 3-fasige apparaten. Ze zijn beschikbaar voor verschillende diensten en opgegeven bedrijfsspanningen. Ontworpen voor AC- of DC-bediening zijn ze met schroef-, veerkabel- of ringkabelaansluiting beschikbaar.
Als accessoires zijn naast de functiemodules 3RF29 ook stuurstekkers en klemdeksels beschikbaar.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
