Siemens 3RF2320-3DA22 Halfgeleiderbescherming 1x NO 20 A Kortsluitvast met B-automaat 1 stuk(s) kopen ? Conrad Electronic

'Open elektriciteitskast met diverse elektrische componenten en bedrading, toont de interne indeling en structuur.'

Toepassingsafbeelding

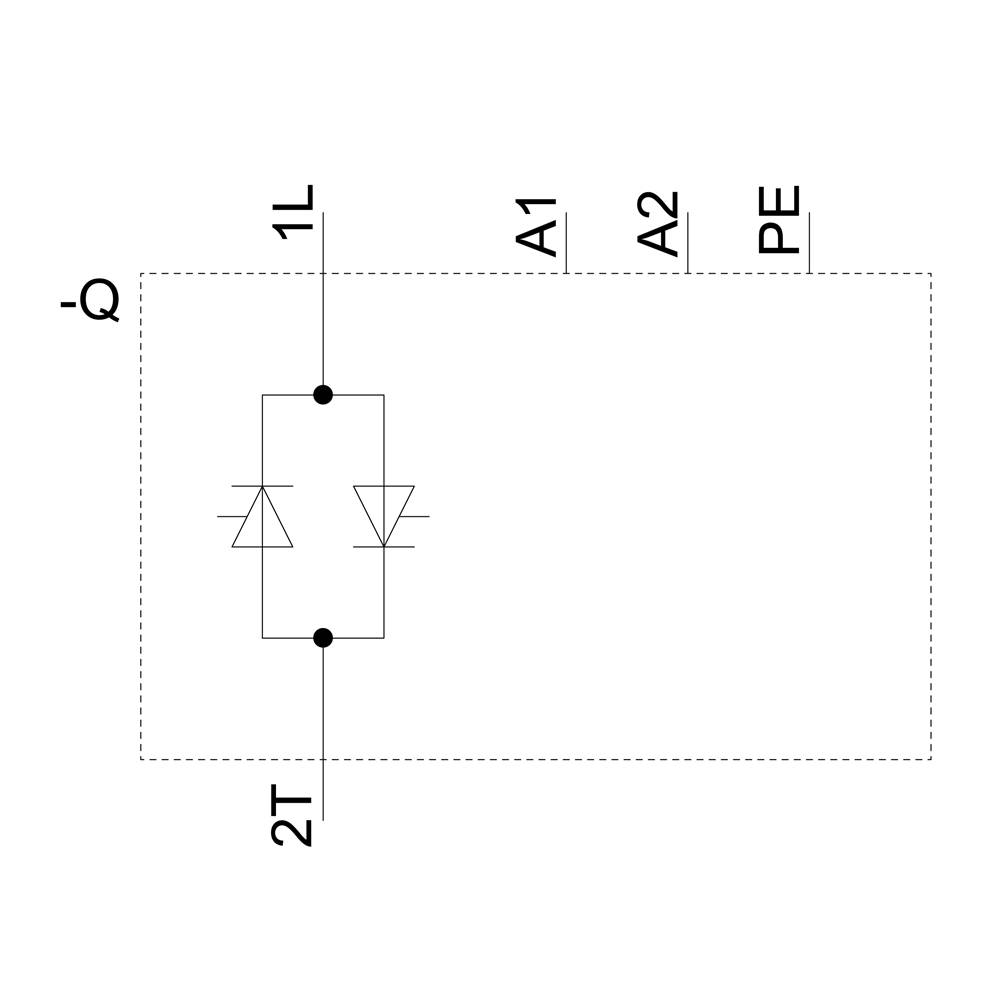

'Schakelschema toont een gelijkrichter met aansluitklemmen 1L, 2T, A1, A2, PE, en antiparallel geschakelde dioden.'

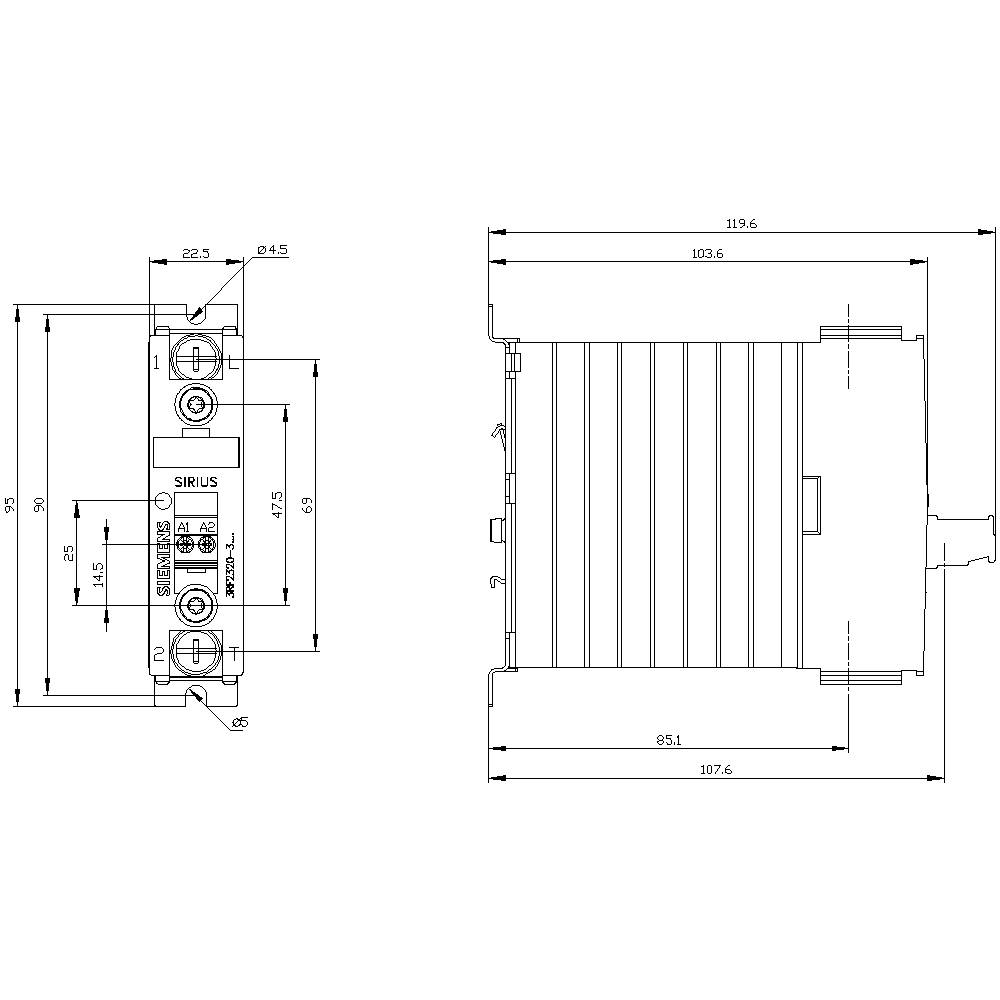

Technische tekening van een elektrisch onderdeel met nauwkeurige maatvoering. Vooraanzicht en zijaanzicht met annotaties en arceringspatroon.

1/3

Toepassingsafbeelding

Soortnaam

Halfgeleiderbescherming

Aantal polen

1-polig

Belastingsstroom

20 A

Aansluiting

Ringoog 5 mm

Ringoog 3 mm

Type

3RF2320-3DA22

Datasheet (PDF)

Leverbaar vr. 18 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 95,03 / Stuk)

€ 95,03

excl. btw

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Gewicht: 220 g
Vermogensverlies: 20 W

Soortnaam: Halfgeleiderbescherming

Type: 3RF2320-3DA22

Aantal polen: 1-polig

: 1x NO

Regelspanning (min.): 110 V/AC

Regelspanning (max.): 230 V/AC

Stuurspanningsbereik: 110 - 230 V/AC

Schakelspanning (min.): 24 V/AC

Schakelspanning (max.): 230 V/AC

Belastingsstroom: 20 A

Bijzonderheden: Kortsluitvast met B-automaat

Montagewijze: DIN-rail

Aansluiting: Ringoog 5 mm
Ringoog 3 mm

Response-tijd: 40 ms

: IP00

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 22.5 mm

Hoogte: 100 mm

Diepte: 123.5 mm

Afm.: (b x h x d) 22.5 x 100 x 123.5 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 1

: TRUE

: 20 A

: AC

: 20 A

Documenten en downloads

Datablad

Datablad 1430829 Siemens 3RF2320-3DA22 Halfgeleiderbescherming 1x NO 20 A Kortsluitvast met B-automaat 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1430829 Siemens 3RF2320-3DA22 Halfgeleiderbescherming 1x NO 20 A Kortsluitvast met B-automaat 1 stuk(s)

Omschrijving

Halfgeleidercontactor 1-fasig 3RF2 AC 51 / 20 A / 40 °C 24-230 V / 110-230 V AC kortsluitvast met B-automaat halfgeleider SIRIUS 3RF23 voor het schakelen van ohmse/inductieve lasten, bijv. van radiatoren of ventielen in een afvulinstallatie.
De apparaten schakelen slijtagevrij en geluidloos en zijn ideaal voor geluidsgevoelige gebieden (kantoren, ziekenhuizen). Ze zijn ook bij hoge schakelfrequenties uiterst betrouwbaar. Omdat het koellichaam al geïntegreerd is, kunnen ze direct in de schakelkast worden geplaatst. De compacte constructie bespaart ruimte op de DIN-rail. De halfgeleiderschakelaars kunnen bovendien door de gestandaardiseerde functiemodules 3RF29 voor diverse toepassingen door eenvoudig klikken worden uitgebreid. De apparaten zijn wereldwijd goedgekeurd (bijvoorbeeld IEC en UL/CSA).
De halfgeleiderschakelaars zijn beschikbaar als 1-fasige of 3-fasige apparaten. Ze zijn beschikbaar voor verschillende diensten en opgegeven bedrijfsspanningen. Ontworpen voor AC- of DC-bediening zijn ze met schroef-, veerkabel- of ringkabelaansluiting beschikbaar.
Als accessoires zijn naast de functiemodules 3RF29 ook stuurstekkers en klemdeksels beschikbaar.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
