Siemens 3RB2163-4MF2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s) kopen ? Conrad Electronic

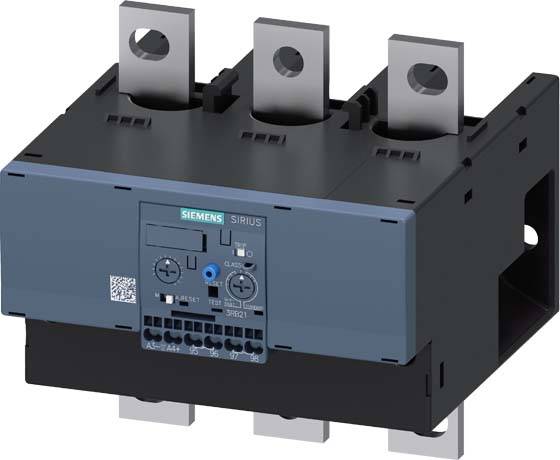

Een driepolige vermogensschakelaar van Siemens met een robuuste behuizing en aansluitingen voor industriële elektrische toepassingen.

Afbeelding vergelijkbaar

Een geopende schakelkast met meerdere schappen vol elektrische componenten en bekabeling, toont de binnenkant.

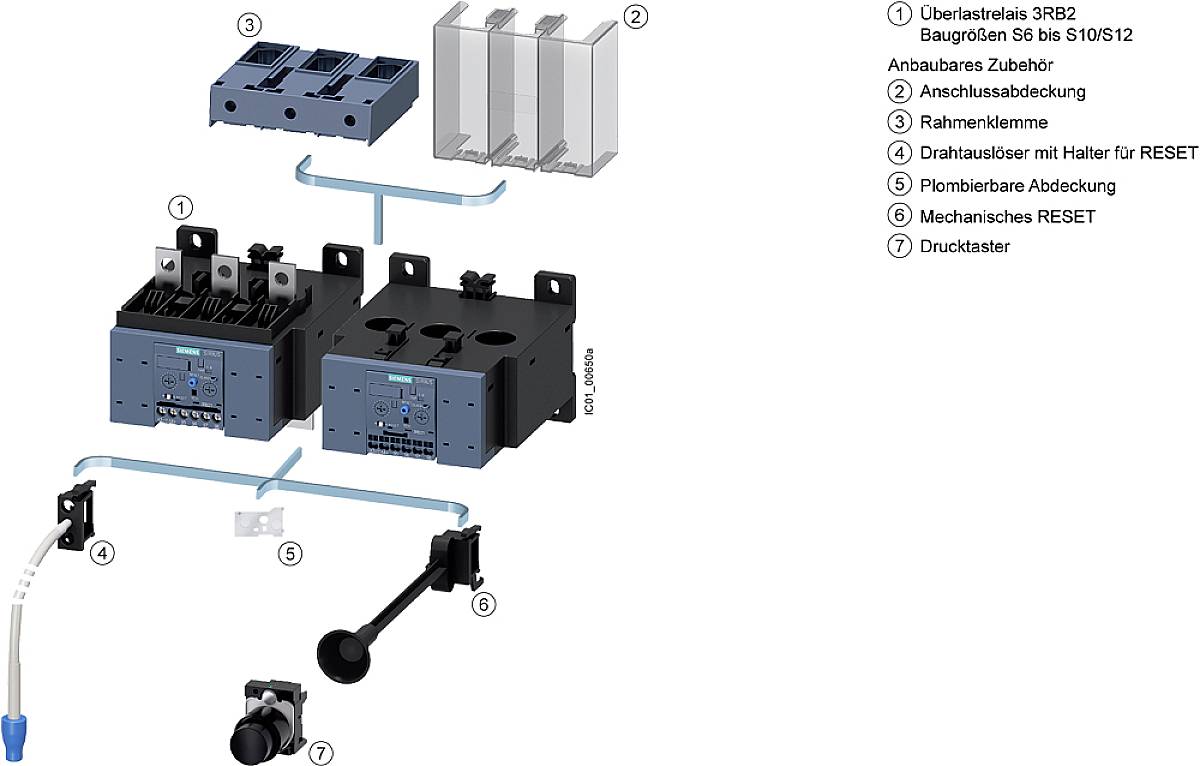

De grafiek toont een montage-set met genummerde componenten: afdekking, klemmen, draadontspanner en mechanische onderdelen voor een reset-systeem.

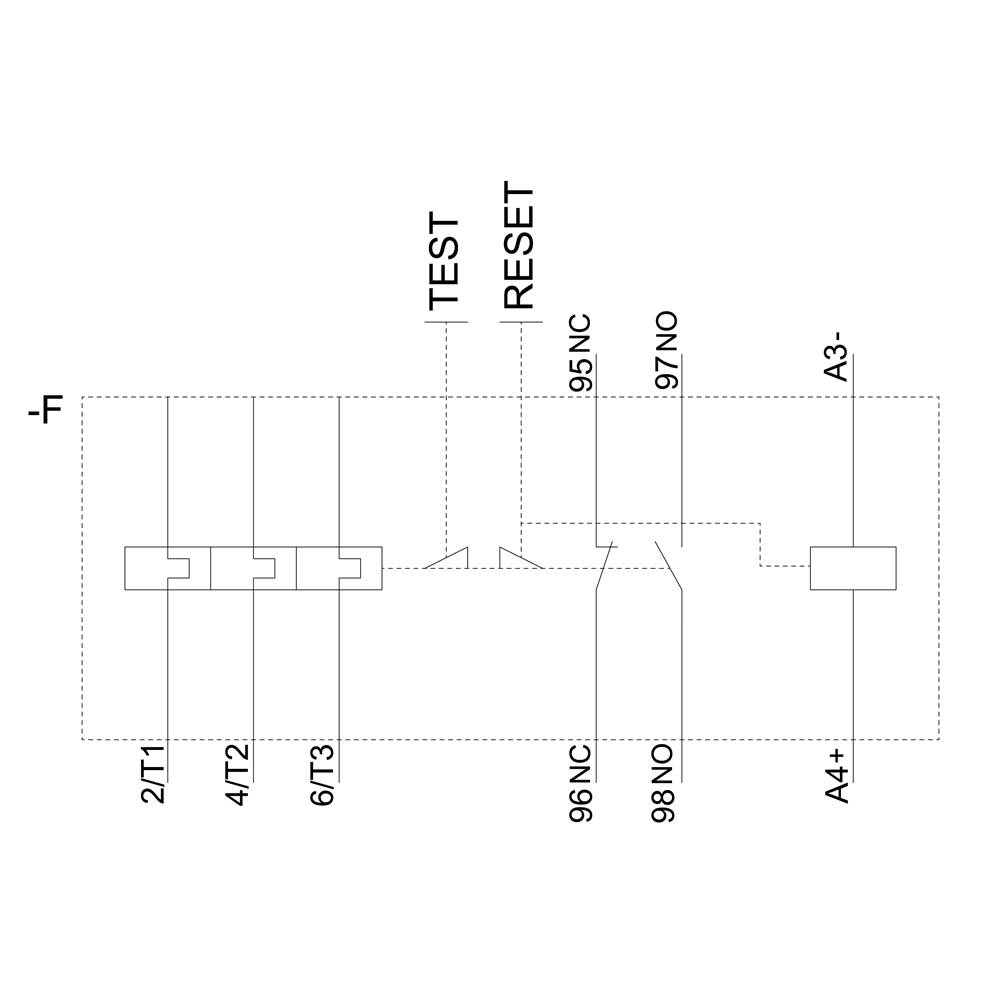

Principeschema van een elektrische schakeling met test- en resetschakelaars die worden gebruikt voor besturing. Aansluitingen zijn gemarkeerd.

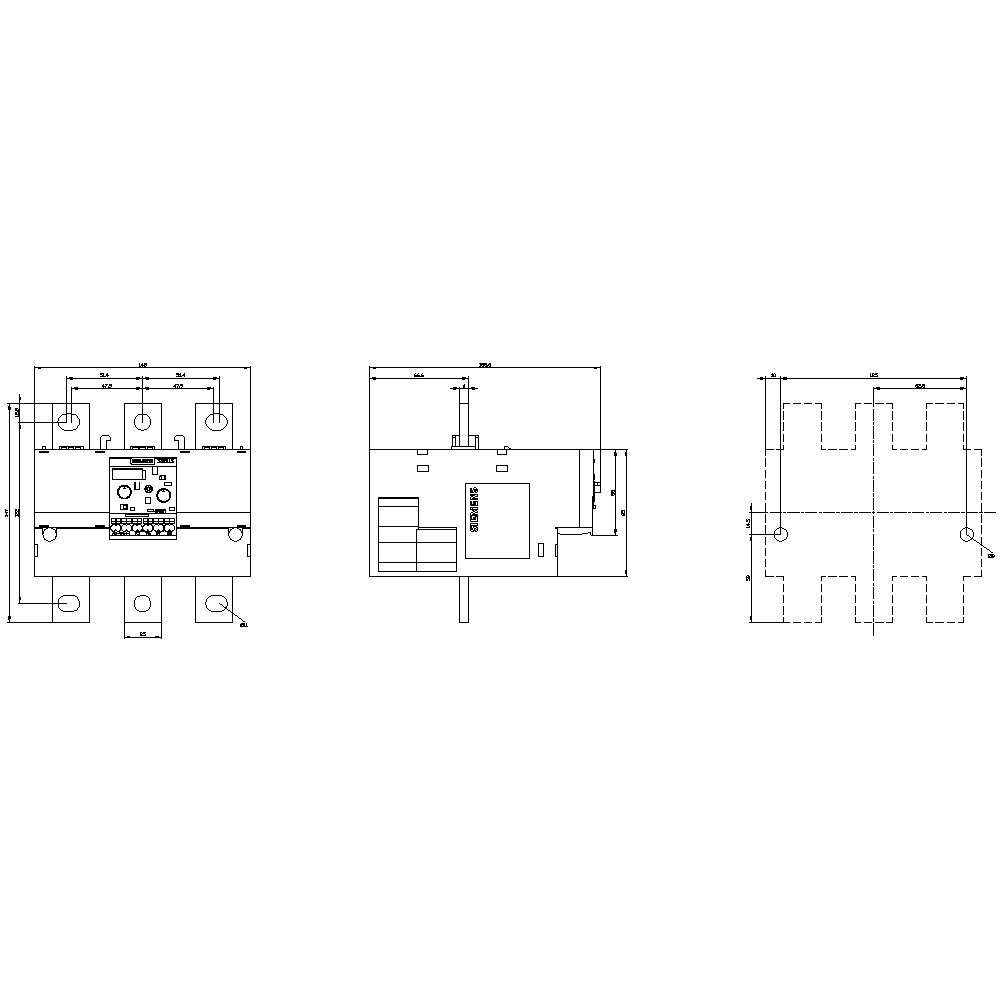

Technische tekening van een elektronisch onderdeel met drie aanzichten: vooraanzicht, zijaanzicht en bovenaanzicht, gedetailleerde schematische weergaven.

1/5

Afbeelding vergelijkbaar

Soortnaam

Overbelastingsrelais

Functies

Overlast

Contactsoort

1x NO

1x NC

Type

3RB2163-4MF2

Bouwgrootte

S12

Datasheet (PDF)

Leverbaar di. 15 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 549,59 / Stuk)

€ 549,59

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Overbelastingsrelais, 160-630A, motorbeveiliging, S10/S12, klasse 5-30, met de hand automatische reset

Extra services en acties

Technische specificaties

Bevestiging: bescherming aanbouw/afzonderlijke opstelling
Aanraking bescherming tegen elektrische schokken: met klemafdekkingen vingerveilig bij verticale aanraking van voren
Aantal polen: 3
Resolutieklasse: class 5E, 10E, 20E en 30E instelbaar

Soortnaam: Overbelastingsrelais

Type: 3RB2163-4MF2

Bouwgrootte: S12

Functies: Overlast

Bijzonderheden: Auto/hand-schakeling

Voedingsspanning: 1000 V/AC

Instelbereik stroomsterkte (min.): 160 A

Instelbereik stroomsterkte (max.): 630 A

Instelbereik (stroomsterkte): 160 - 630 A

: 1x NO
1x NC

Aansluiting: Railaansluiting

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 120 mm

Hoogte: 119 mm

Afm.: (l x b x h) 155 x 120 x 119 mm

Inhoud: 1 stuk(s)

AWG (max.): 16

AWG (min.): 24

Nominale stroom: 630 A

: 155 mm

: Separate positioning

: 1

: 1

: 0

: Adjustable

: Other

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1742022 Siemens 3RB2163-4MF2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1742022 Siemens 3RB2163-4MF2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Omschrijving

Overbelastingsrelais 160...630 A voor motorbeveiliging maat S10/S12, CLASS 5...30E montage/enkele opstelling hoofdstroomcircuit: Railmontage. Hulpstroomcircuit: trekveerklem Handmatig-automatisch-RESET interne aardlekherkenning Elektronisch overbelastingsrelais Sirius 3RB2 voor stroomafhankelijke bescherming van verbruikers met normale en zware aanloopstart tegen ontoelaatbaar hoge opwarming als gevolg van overbelasting, spanningsasymmetrie of faseuitval.
Dankzij de grote stroominstelbereiken en de verschillende activeringskenmerken kunnen slechts enkele types voor complete series motoren dienen. Met hun geringe vermogensverlies zijn ze bijzonder energiezuinig en dragen ze bij aan een lagere verwarming in de schakelkast. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX) zijn vanzelfsprekend. De uitvoering 3RB21 biedt uitgebreide functies zoals een geïntegreerde elektrische reset op afstand, aardlekdetectie en nog veel meer.
Leverbaar met verschillende instelbereiken van de overbelastingsontspanner en in verschillende activeringsklasses. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De accessoires zijn geschikt voor alle maten S6 tot S12.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
