Name: Siemens 3RA28142FW10 3RA2814-2FW10 Hulpschakelaar Multifunctioneel 1 stuk(s) Tijdsduur: 0.05 - 100 s 1x NC Piece
Brand: Siemens
SKU: 1704935
Availability: BackOrder

Afbeelding van een Siemens Sirius besturings- en schakelapparaat, met verschillende aansluitklemmen aan de voorkant en regelaars bovenaan.

Een open schakelkast met verschillende schakelapparatuur en bekabeling. De deur staat open aan de zijkant.

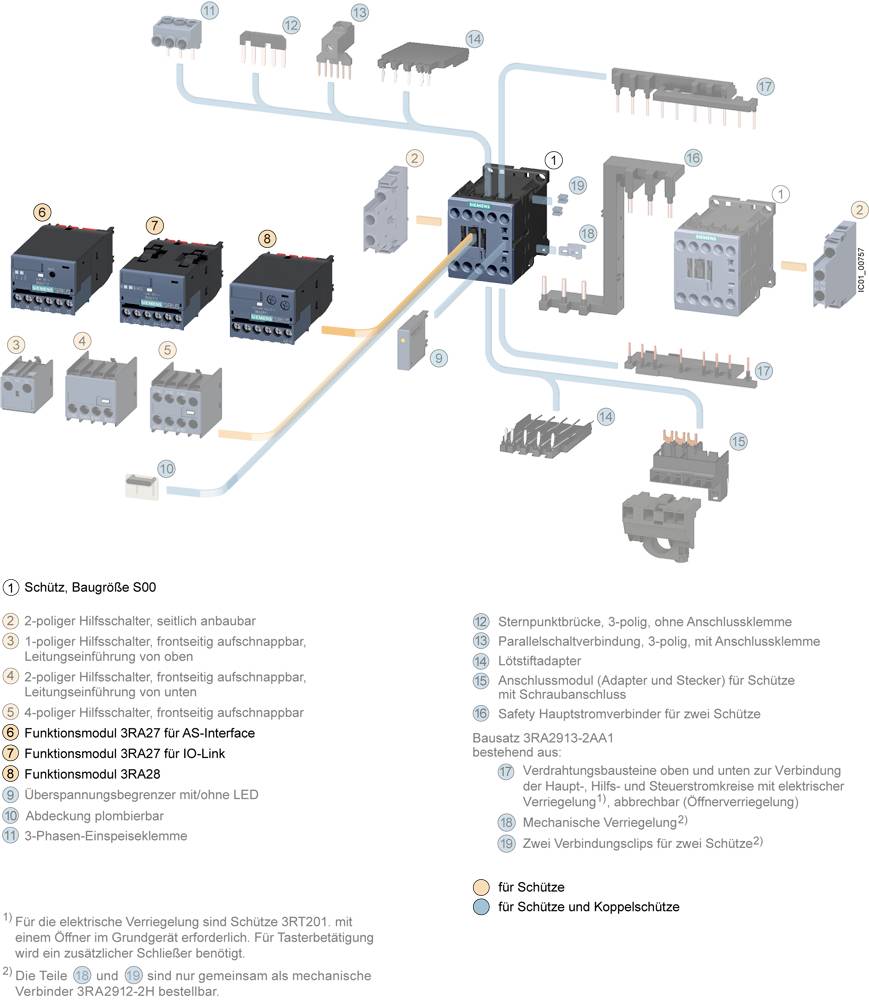

'Diagram van de beschermingsmodules met aanduiding van de aansluitingsmogelijkheden en functies, bijv. hulpschakelaar, stempeluitwerper.'

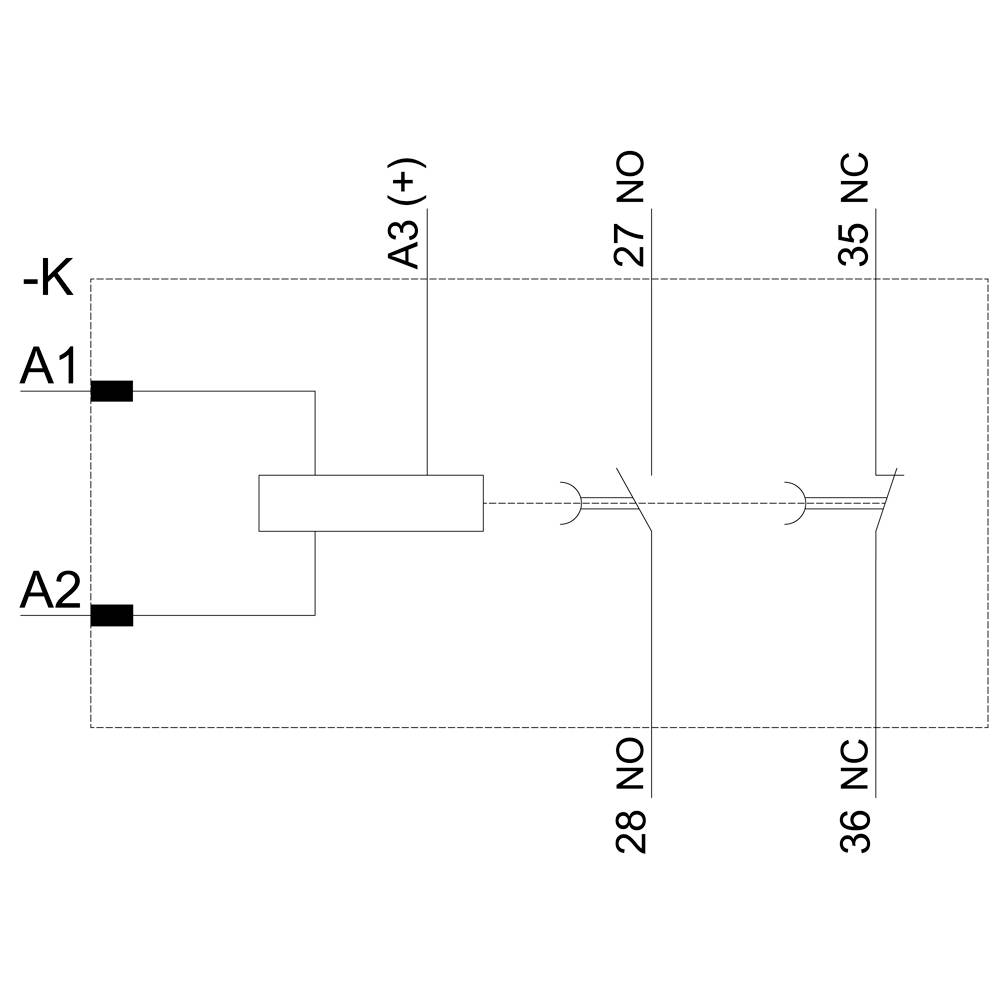

Schakelschema toont een relais met spoel aan A1 en A2. Contacten: A3(+), 27NO, 28, 35NC, 36.

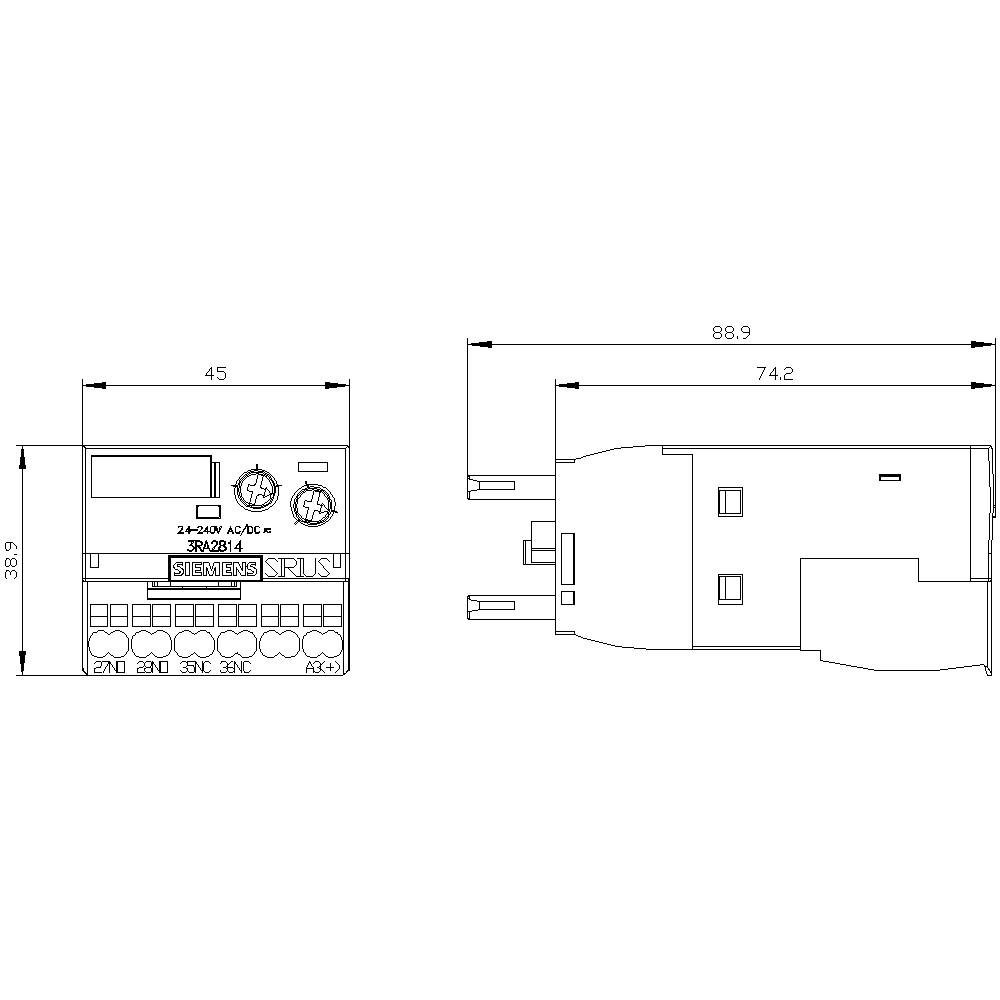

Technische tekening van een elektronisch apparaat met afmetingen: breedte 45 mm, diepte 88,9 mm, hoogte 30,9 mm. Vooraanzicht toont aansluitingen.

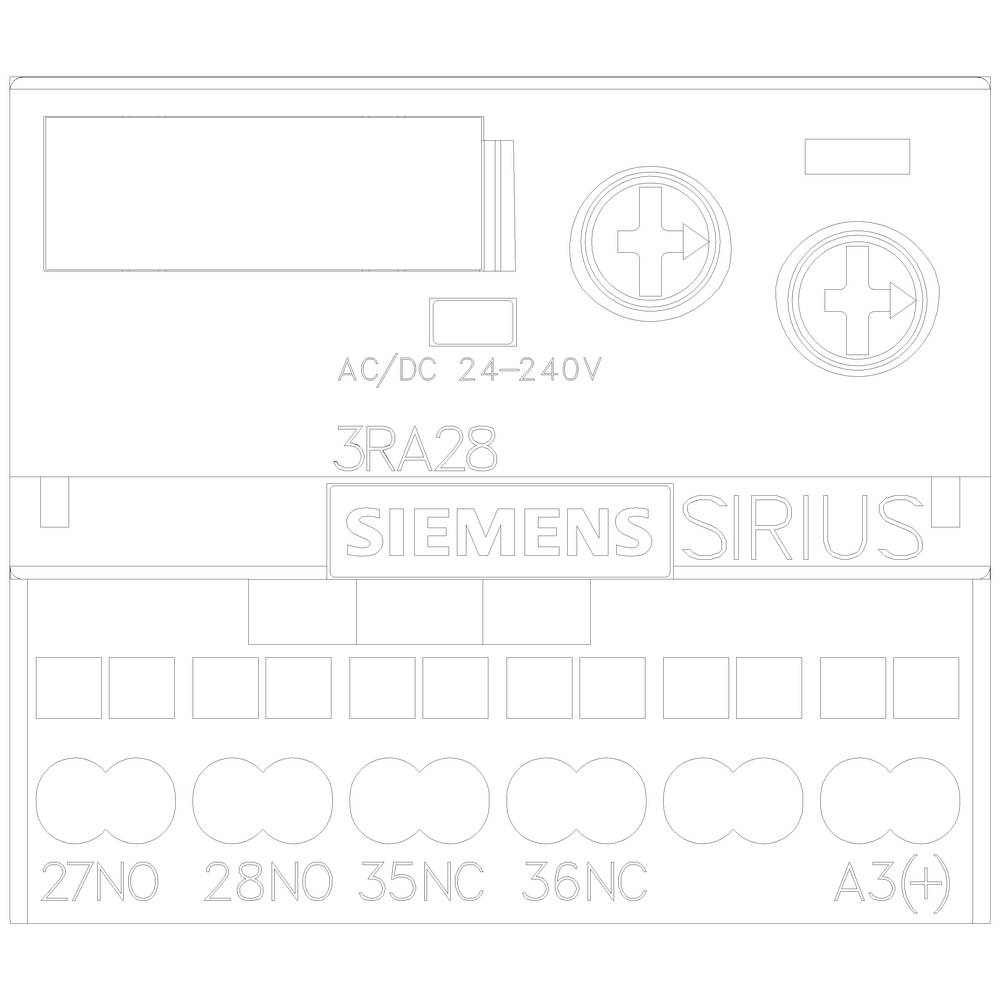

'Siemens Sirius'-aanduiding op een schakelschema. Toont aansluitaanduidingen en elektrische parameters voor AC/DC 24-240V.

1/6

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Hulpschakelaar

Uitvoering

Multifunctioneel

Functies

Terugvalvertraging

Min. voedingsspanning

24 V

Datasheet (PDF)

Leverbaar vr. 16 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 123,96 / Stuk)

€ 123,96

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

: Piece

Soortnaam: Hulpschakelaar

Type: 3RA2814-2FW10

Uitvoering: Multifunctioneel

Aansluiting: Trekveeraansluiting

Functies: Terugvalvertraging

Min. voedingsspanning: 24 V

Max. voedingsspanning: 240 V

Voedingsspanning: 24 - 240 V

: 1x NC

Contactmateriaal: AgNi

Tijdsduur (min.): 0.05 s

Tijdsduur (max.): 100 s

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

: IP20

Elektrische levensduur: 100000

Mechanische levensduur: 10.000.000

Breedte: 45 mm

Hoogte: 38 mm

Diepte: 74 mm

Afm.: (b x h x d) 45 x 38 x 74 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: Electronic

: 1

: 1

: 0

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Uitvoering

Aansluiting

Soortnaam

Functies

Contactsoort

Max. voedingsspanning

Siemens 3RA28142FW10 3RA2814-2FW10 Hulpschakelaar Multifunctioneel 1 stuk(s) Tijdsduur: 0.05 - 100 s 1x NC Piece

Artikelnummer:1704935

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

Dit product

Multifunctioneel

Trekveeraansluiting

Hulpschakelaar

Terugvalvertraging

1x NC

240 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 123,96^*

Siemens 3RA28111CW10 3RA2811-1CW10 Tijdrelais Multifunctioneel 1 stuk(s) Tijdsduur: 0.05 - 100 s

Artikelnummer:1746543

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

Multifunctioneel

Tijdrelais

Inschakelvertraging

240 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 64,45^*

Siemens 3RA28112CW10 3RA2811-2CW10 Tijdrelais Multifunctioneel 1 stuk(s) Tijdsduur: 0.05 - 100 s 1x wisselcontact

Artikelnummer:1746544

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

Multifunctioneel

Trekveeraansluiting

Tijdrelais

Inschakelvertraging

1x wisselcontact

240 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 64,45^*

Siemens 3RA28121DW10 3RA2812-1DW10 Tijdrelais Multifunctioneel 1 stuk(s) Tijdsduur: 0.05 - 100 s Piece

Artikelnummer:1746545

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

Multifunctioneel

Schroefklem

Tijdrelais

Terugvalvertraging

240 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 80,98^*

Siemens 3RA28122DW10 3RA2812-2DW10 Tijdrelais Multifunctioneel 1 stuk(s) Tijdsduur: 0.05 - 100 s Piece

Artikelnummer:1746546

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

Multifunctioneel

Trekveeraansluiting

Tijdrelais

Terugvalvertraging

240 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 80,98^*

Siemens 3RA28131AW10 3RA2813-1AW10 Hulpschakelaar 1 stuk(s) Tijdsduur: 0.05 - 100 s 1x wisselcontact

Artikelnummer:1746547

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

Hulpschakelaar

Inschakelvertraging

1x wisselcontact

240 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 79,33^*

Siemens 3RA28132AW10 3RA2813-2AW10 Hulpschakelaar 24 V 1 stuk(s) Tijdsduur: 0.05 - 100 s 1x wisselcontact

Artikelnummer:1746548

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

Trekveeraansluiting

Hulpschakelaar

Inschakelvertraging

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 79,33^*

Siemens 3RA28132FW10 3RA2813-2FW10 Hulpschakelaar Multifunctioneel 1 stuk(s) Tijdsduur: 0.05 - 100 s 1x wisselcontact

Artikelnummer:1746549

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

Multifunctioneel

Trekveeraansluiting

Hulpschakelaar

Inschakelvertraging

1x wisselcontact

240 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 82,64^*

Siemens 3RA28141AW10 3RA2814-1AW10 Hulpschakelaar Uitschakelvertraging 1 stuk(s) Tijdsduur: 0.05 - 100 s 1x wisselcontact Single

Artikelnummer:1750232

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

Uitschakelvertraging

Hulpschakelaar

Terugvalvertraging

1x wisselcontact

240 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 111,56^*

Siemens 3RA28141FW10 3RA2814-1FW10 Hulpschakelaar Uitschakelvertraging 1 stuk(s) Tijdsduur: 0.05 - 100 s

Artikelnummer:1746550

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

Uitschakelvertraging

Hulpschakelaar

Terugvalvertraging

240 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 123,96^*

Documenten en downloads

Datablad

Datablad 1704935 Siemens 3RA28142FW10 3RA2814-2FW10 Hulpschakelaar Multifunctioneel 1 stuk(s) Tijdsduur: 0.05 - 100 s 1x NC Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1704935 Siemens 3RA28142FW10 3RA2814-2FW10 Hulpschakelaar Multifunctioneel 1 stuk(s) Tijdsduur: 0.05 - 100 s 1x NC Piece

Omschrijving

Elektronisch vertraagde hulpschakelaar, terugvalvertraagd, met stuursignaal, relais, 1 NC + 1 NO, AC/DC 24-240 V, tijdbereik 0,05-100 s, voorzijde opklikbaar voor contactoren 3RT2 S00-S2, trekveeraansluiting, varistor voor demping van de contactorspoelen geïntegreerd, elektronisch vertraagde hulpschakelaar Sirius 3RA28 voor het tijdvertraagde schakelen van navolgende circuits voor aanbouw op contactoren 3RT2 en hulpcontactoren 3RH2. De elektronisch vertraagde hulpschakelaars bieden een hoge instelnauwkeurigheid door omschakelbare tijdbereiken en beschikken over een geïntegreerde elektrische vergrendeling en een in de fabriek geïntegreerde varistor (veiligheidsschakelaar). Door het eenvoudig en gereedschapsloos opsteken zijn besturingsonafhankelijke tijdfuncties zonder extra bedrading te realiseren. Hiermee voorkomt u bedradingsfouten en vermindert u de testkosten. Door de frontbevestiging aan de apparaten bespaart u ruimte op de DIN-rail. De apparaten zijn dankzij internationale goedkeuringen (bijvoorbeeld IEC, CCC, UL/CSA) wereldwijd te gebruiken. De elektronisch vertraagde hulpschakelaars zijn voor contactoren 3RT2 en hulpschakelaars 3RH2 in model S00 tot S3 verkrijgbaar. Leverbaar met flexibel breedspanningsbereik AC/DC 24-240 V, instelbare uitgangen 1 NO + 1 NC of 1 W en in schroef- of trekveeraansluiting. Voor de elektronisch vertraagde hulpschakelaar staan bedradingsbouwpakketten en een verzegelbare afdekking ter beschikking. Sirius relais - een programma voor alle gevallen.
