Name: Siemens 3RA28122DW10 3RA2812-2DW10 Tijdrelais Multifunctioneel 1 stuk(s) Tijdsduur: 0.05 - 100 s Piece
Brand: Siemens
SKU: 1746546
Availability: BackOrder

Een Siemens SIRIUS schakeltoestel, model 3RA2812, voor spanningen tussen 24-240V AC/DC, met voorste aansluitingen en weergave-elementen.

Een geopende schakelkast met meerdere schappen vol elektrische componenten en kabels, gebruikt voor de besturing van technische systemen.

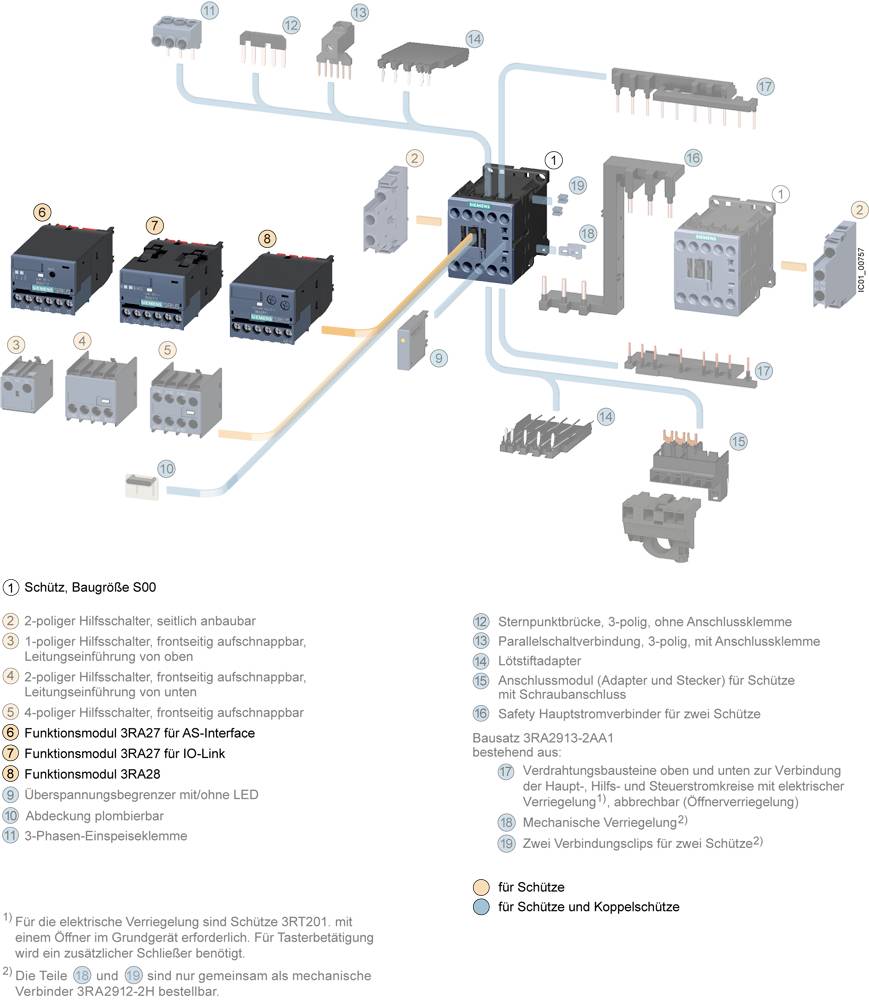

Bedradingsschema toont verschillende elektrische componenten, waaronder contactoren en aansluitmodules, met genummerde verbindingen en toelichting.

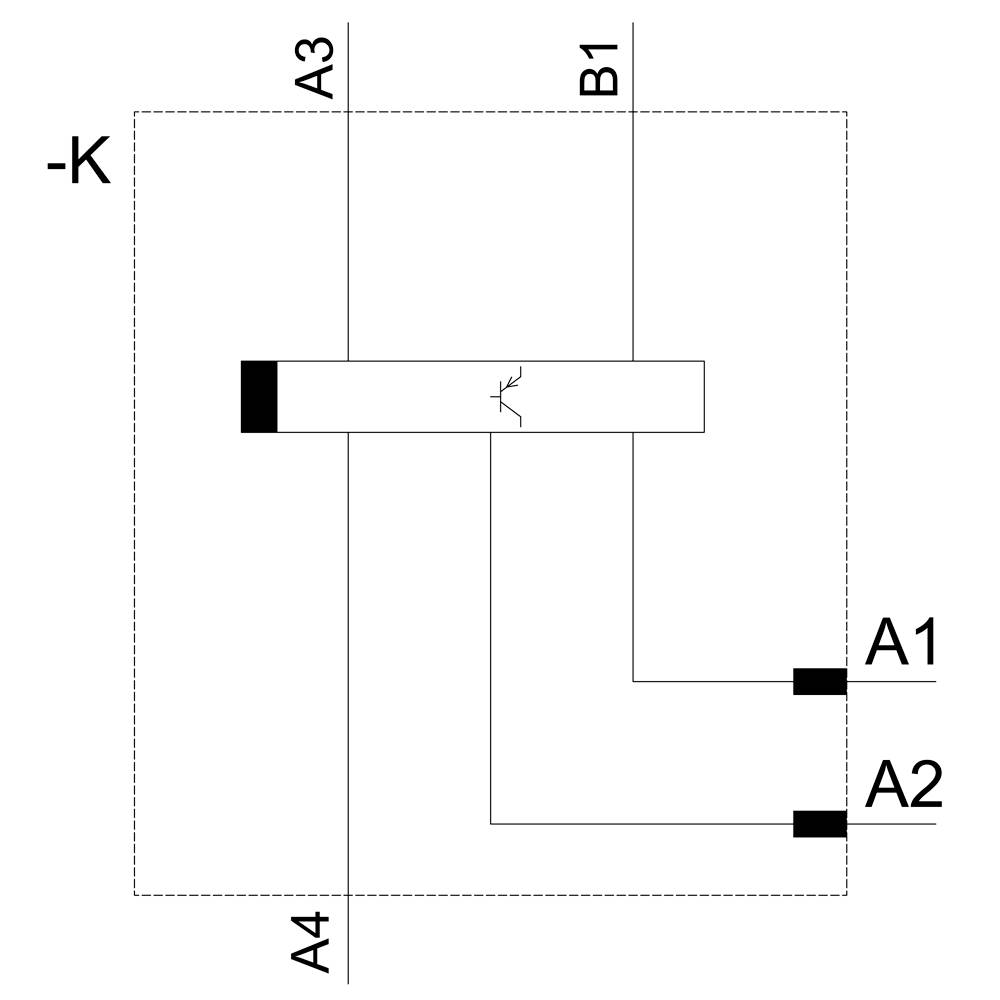

Schema van een elektrische schakeling. 'A1' en 'A2' zijn in serie geschakeld met verbindingen naar 'A3', 'B1' en '-K'.

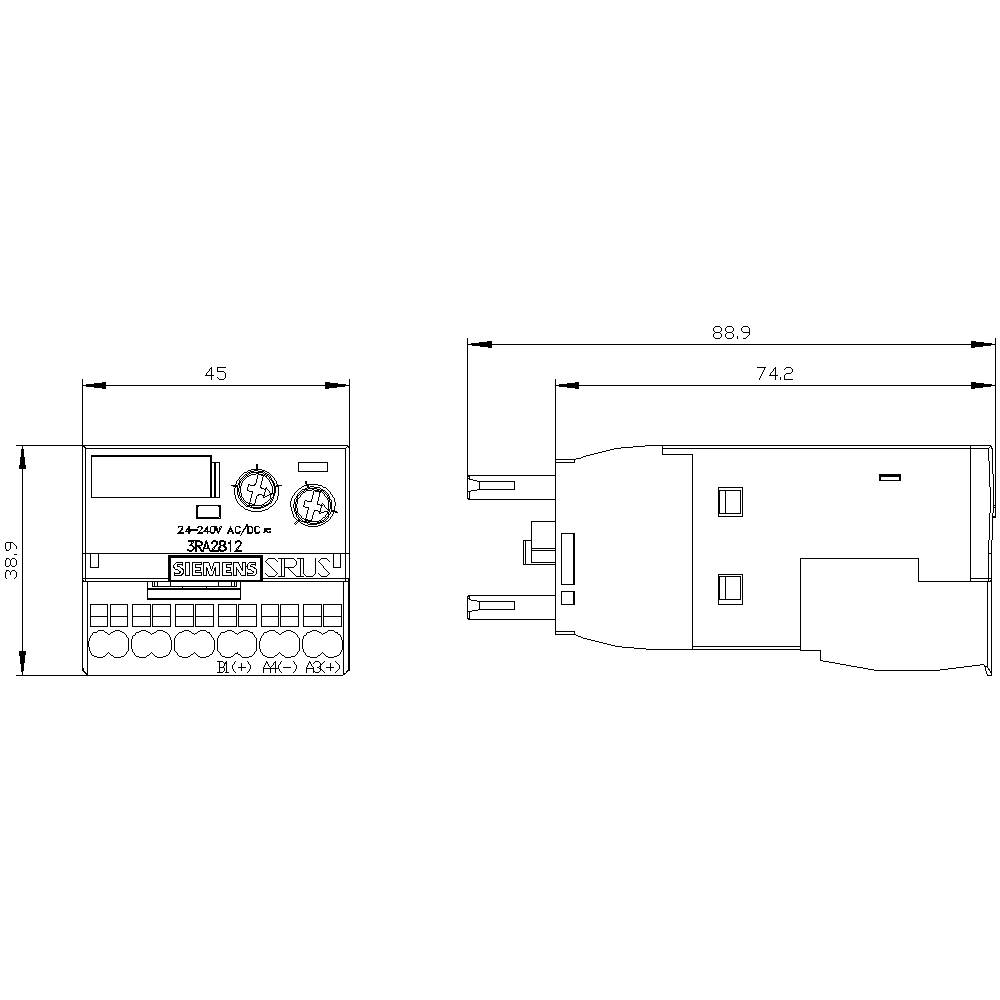

Technische tekening van een elektrisch apparaat met afmetingen: breedte 45 mm, diepte 88,9 mm. Vooraanzicht en zijaanzicht weergegeven.

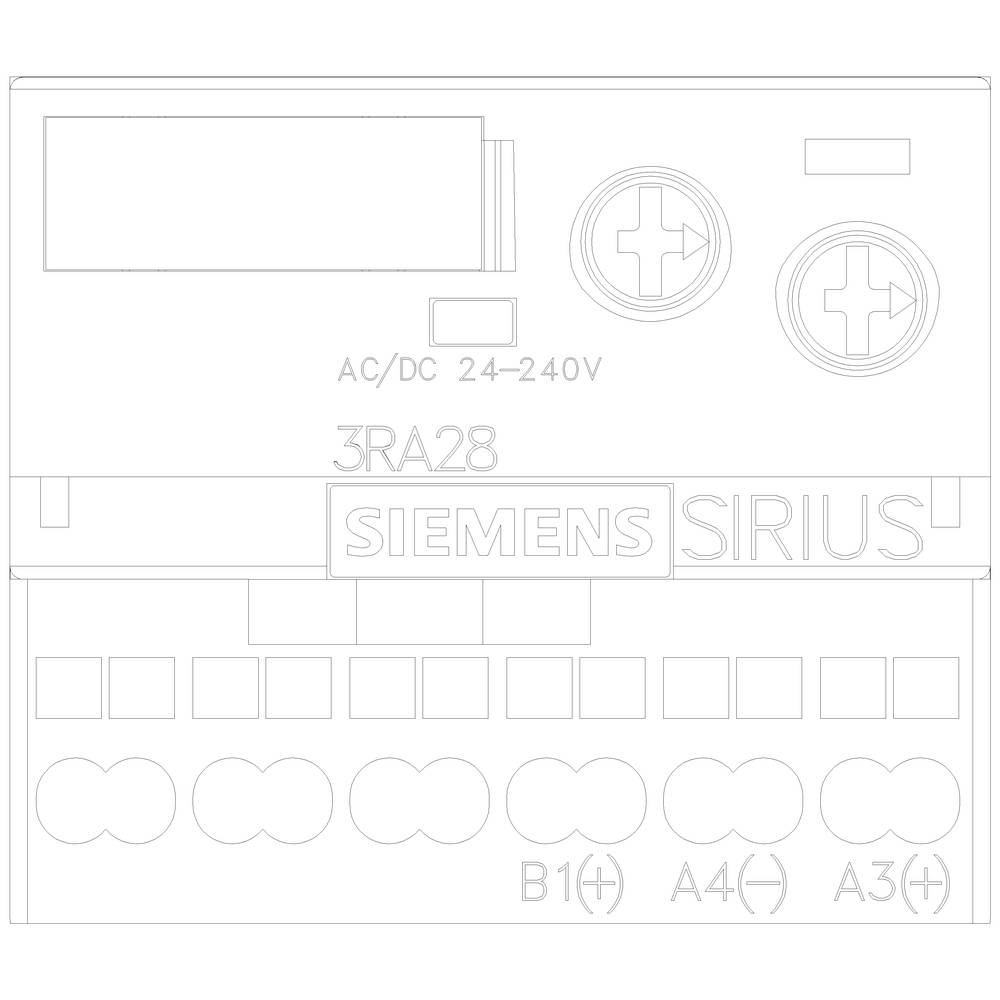

Een schakeltoestel van Siemens SIRIUS, model 3RA28, voor spanningen van AC/DC 24-240V. Toont schakelknoppen en aansluitklemmen.

1/6

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Tijdrelais

Uitvoering

Multifunctioneel

Functies

Terugvalvertraging

Min. voedingsspanning

24 V

Datasheet (PDF)

Leverbaar vr. 16 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 80,98 / Stuk)

€ 80,98

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Elektronisch tijdvertraagd relais, vrijgavevertraagd, met stuursignaal en halfgeleideruitgang, tijdbereik 0,05-100 s, AC/DC 24-240 V, 50/60 Hz, geïntegreerde varistor voor demping van de magneetspoelen, veerklemaansluiting, vast te klikken op de magneetschakelaars 3RT201 / 3RT202 en hulpmagneetschakelaars 3RH2 vooraan

: Piece

Soortnaam: Tijdrelais

Type: 3RA2812-2DW10

Uitvoering: Multifunctioneel

Aansluiting: Trekveeraansluiting

Functies: Terugvalvertraging

Min. voedingsspanning: 24 V

Max. voedingsspanning: 240 V

Voedingsspanning: 24 - 240 V

Tijdsduur (min.): 0.05 s

Tijdsduur (max.): 100 s

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

: IP20

Elektrische levensduur: 10.000.000

Mechanische levensduur: 100.000.000

Breedte: 45 mm

Hoogte: 38 mm

Diepte: 74 mm

Afm.: (b x h x d) 45 x 38 x 74 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: Electronic

: 0

: 1

: 0

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Uitvoering

Aansluiting

Soortnaam

Functies

Max. voedingsspanning

Siemens 3RA28122DW10 3RA2812-2DW10 Tijdrelais Multifunctioneel 1 stuk(s) Tijdsduur: 0.05 - 100 s Piece

Artikelnummer:1746546

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

Dit product

Multifunctioneel

Trekveeraansluiting

Tijdrelais

Terugvalvertraging

240 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 80,98^*

Siemens 3RA28111CW10 3RA2811-1CW10 Tijdrelais Multifunctioneel 1 stuk(s) Tijdsduur: 0.05 - 100 s

Artikelnummer:1746543

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

Multifunctioneel

Tijdrelais

Inschakelvertraging

240 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 64,45^*

Siemens 3RA28112CW10 3RA2811-2CW10 Tijdrelais Multifunctioneel 1 stuk(s) Tijdsduur: 0.05 - 100 s 1x wisselcontact

Artikelnummer:1746544

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

Multifunctioneel

Trekveeraansluiting

Tijdrelais

Inschakelvertraging

240 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 64,45^*

Siemens 3RA28121DW10 3RA2812-1DW10 Tijdrelais Multifunctioneel 1 stuk(s) Tijdsduur: 0.05 - 100 s Piece

Artikelnummer:1746545

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

Multifunctioneel

Schroefklem

Tijdrelais

Terugvalvertraging

240 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 80,98^*

Siemens 3RA28131AW10 3RA2813-1AW10 Hulpschakelaar 1 stuk(s) Tijdsduur: 0.05 - 100 s 1x wisselcontact

Artikelnummer:1746547

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

Hulpschakelaar

Inschakelvertraging

240 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 79,33^*

Siemens 3RA28132AW10 3RA2813-2AW10 Hulpschakelaar 24 V 1 stuk(s) Tijdsduur: 0.05 - 100 s 1x wisselcontact

Artikelnummer:1746548

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

Trekveeraansluiting

Hulpschakelaar

Inschakelvertraging

Stuk(s)

Min.: 1

Meervoud: 1

€ 79,33^*

Siemens 3RA28132FW10 3RA2813-2FW10 Hulpschakelaar Multifunctioneel 1 stuk(s) Tijdsduur: 0.05 - 100 s 1x wisselcontact

Artikelnummer:1746549

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

Multifunctioneel

Trekveeraansluiting

Hulpschakelaar

Inschakelvertraging

240 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 82,64^*

Siemens 3RA28141AW10 3RA2814-1AW10 Hulpschakelaar Uitschakelvertraging 1 stuk(s) Tijdsduur: 0.05 - 100 s 1x wisselcontact Single

Artikelnummer:1750232

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

Uitschakelvertraging

Hulpschakelaar

Terugvalvertraging

240 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 111,56^*

Siemens 3RA28141FW10 3RA2814-1FW10 Hulpschakelaar Uitschakelvertraging 1 stuk(s) Tijdsduur: 0.05 - 100 s

Artikelnummer:1746550

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

Uitschakelvertraging

Hulpschakelaar

Terugvalvertraging

240 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 123,96^*

Siemens 3RA28142AW10 3RA2814-2AW10 Hulpschakelaar Uitschakelvertraging 1 stuk(s) Tijdsduur: 0.05 - 100 s 1x wisselcontact

Artikelnummer:1746551

Leverbaar vr. 16 okt.

Verzending door Conrad Electronic

Uitschakelvertraging

Trekveeraansluiting

Hulpschakelaar

Terugvalvertraging met regelcontact

240 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 111,56^*

Documenten en downloads

Datablad

Datablad 1746546 Siemens 3RA28122DW10 3RA2812-2DW10 Tijdrelais Multifunctioneel 1 stuk(s) Tijdsduur: 0.05 - 100 s Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1746546 Siemens 3RA28122DW10 3RA2812-2DW10 Tijdrelais Multifunctioneel 1 stuk(s) Tijdsduur: 0.05 - 100 s Piece

Omschrijving

Elektronisch tijdrelais, terugvalvertraagd, met besturingssignaal en halfgeleideruitgang AC/DC 24-240 V, tijdbereik 0,05-100 s, voorzijde opklikbaar voor contactoren 3RT2 S00/S0, trekveeraansluiting, varistor voor demping van de contactorspoelen geïntegreerd, functiemodule Sirius 3RA28 voor directe start voor aanbouw op contactoren 3RT2 en hulpcontactoren 3RH2 voor tijdvertraagde schakelprocessen in besturings,- start-, beveiligings- en regelschakelingen, bijvoorbeeld in cascade geschakelde motoraanloop of besturing van de ventilatornaloop. Door het eenvoudig en gereedschapsloos opsteken zijn besturingsonafhankelijke tijdfuncties zonder extra bedrading te realiseren. Hiermee voorkomt u bedradingsfouten en vermindert u testkosten. Door de frontbevestiging aan de apparaten bespaart u ruimte op de DIN-rail. Een extra veiligheidsschakelaar is niet nodig. De apparaten zijn dankzij internationale goedkeuringen (bijvoorbeeld IEC, CCC, UL/CSA) wereldwijd te gebruiken. De functionele modules zijn voor contactoren 3RT2 en hulpschakelaars 3RH2 in model S00 tot S3 verkrijgbaar. Leverbaar met flexibel breedspanningsbereik AC/DC 24-240 V, instelbare uitgangen 1 NO + 1 NC of 1 W en in schroef- of trekveeraansluiting. Voor de functionele modules staan bedradingsbouwpakketten en een verzegelbare afdekking ter beschikking. Sirius relais - een programma voor alle gevallen.
