Siemens 3RA2445-8XF32-1NB3 Ster-driehoek-combinatie 3x NO 110 kW 690 V/AC Met varisator 1 stuk(s) kopen ? Conrad Electronic

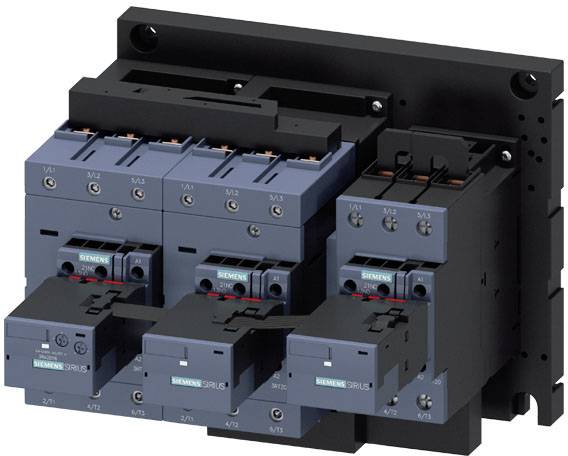

Drievoudige elektrische schakelaaropbouw op een zwarte bevestiging, gebruikt in industriële schakelingen voor motorbesturing.

Afbeelding vergelijkbaar

Een persoon zaagt een houten plank met een tafelcirkelzaag, waarbij houtspaanders in de lucht vliegen.

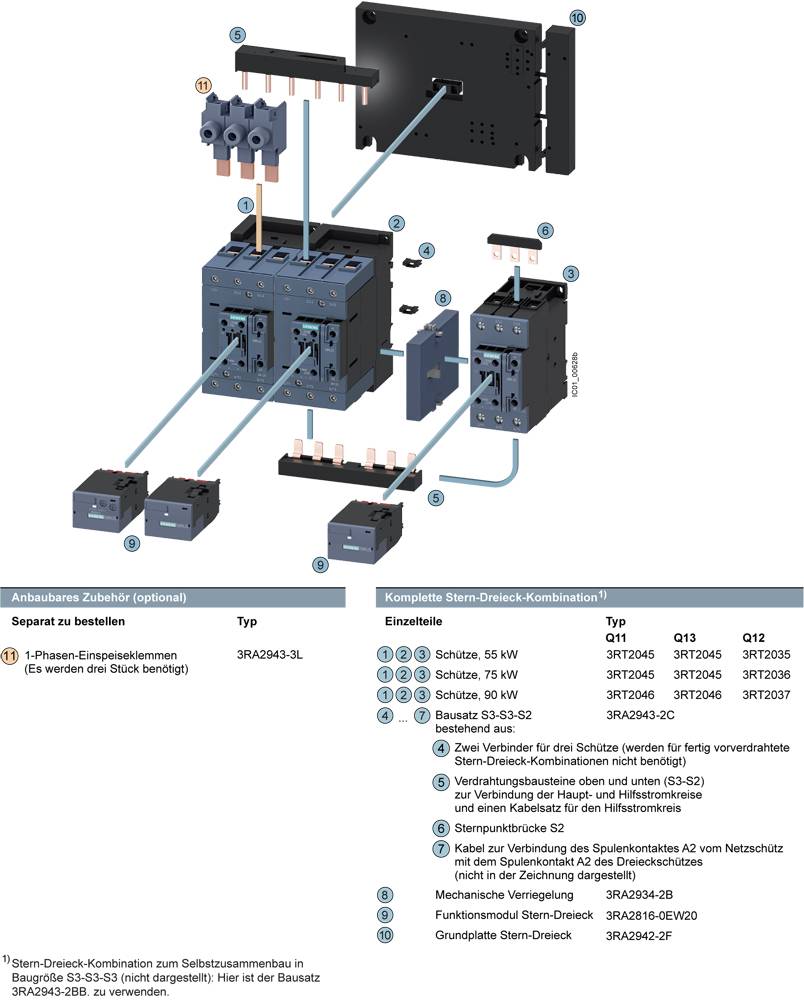

'Afbeelding toont een schakelschema voor de combinatie van ster-driehoek contactor. Bevat verschillende componenten met bestelcodes ter referentie.'

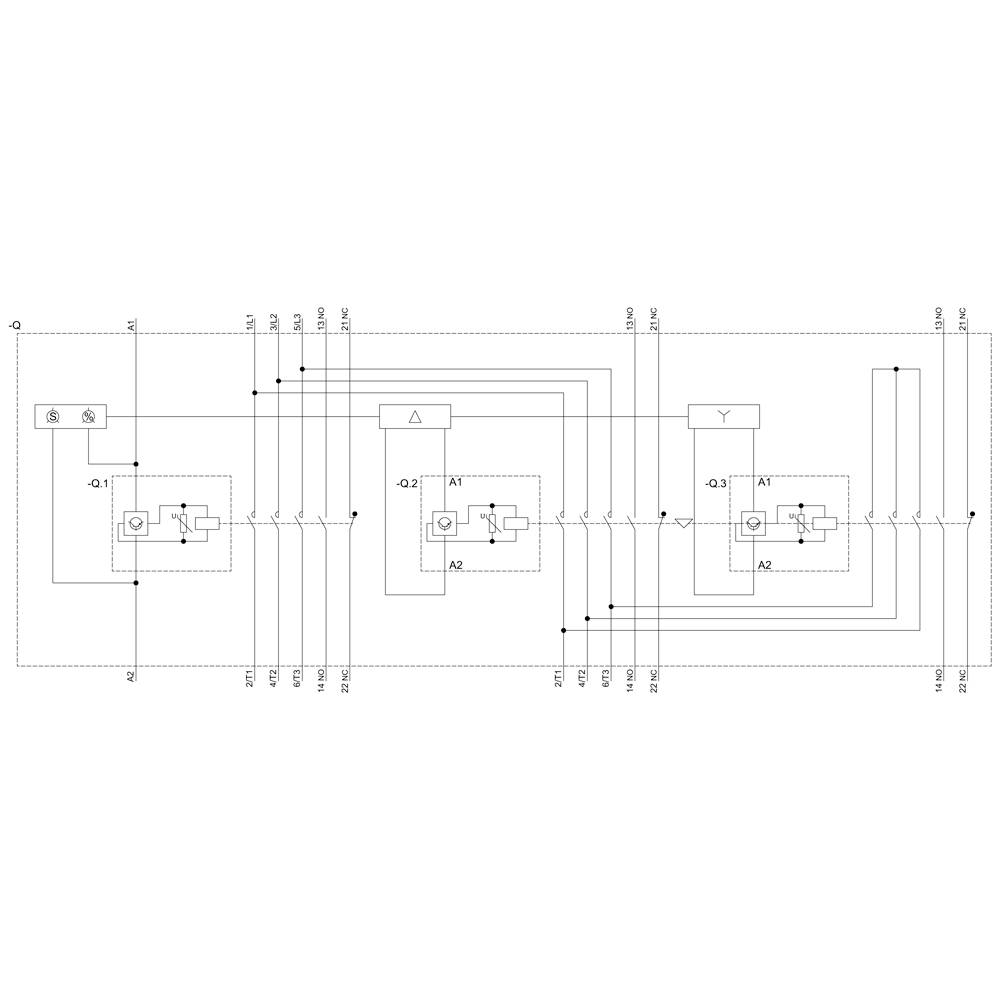

Bedradingsschema van een elektrisch besturingssysteem met schakelaars, relais en verbindingsdraden tussen de componenten.

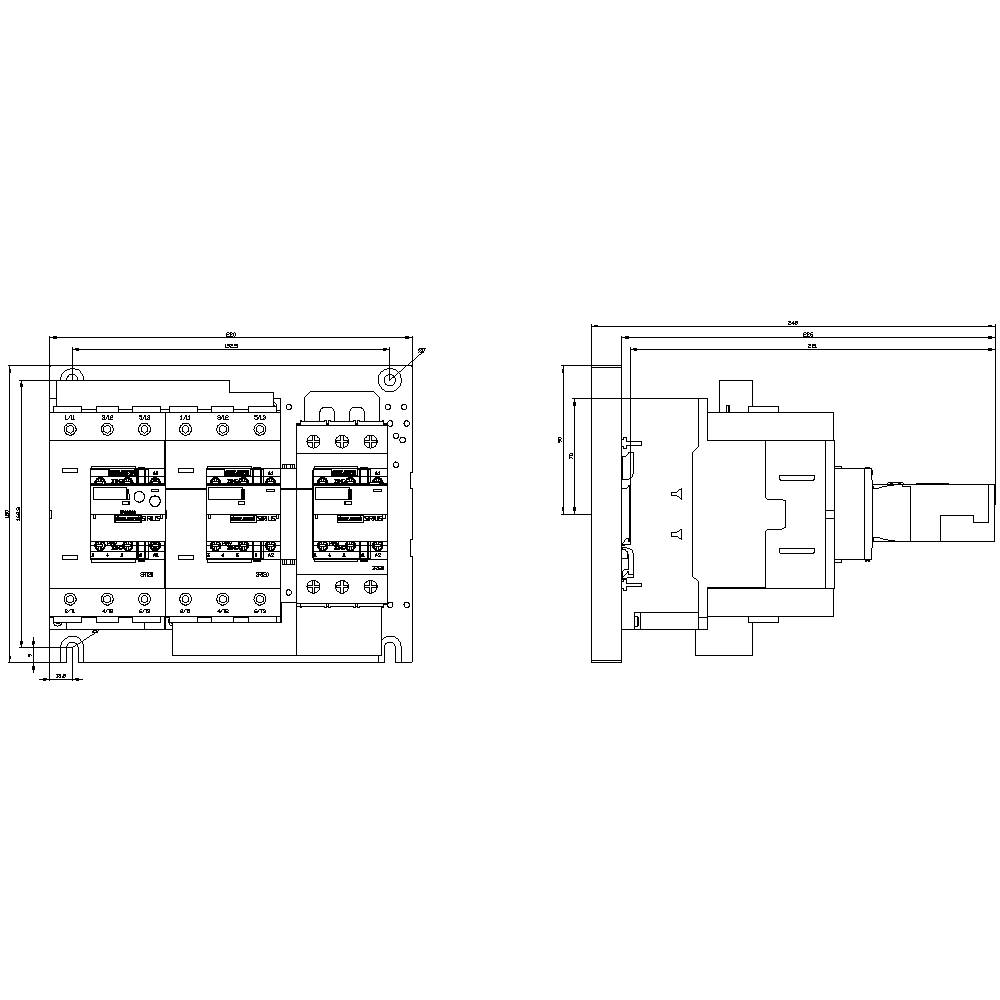

Technische tekening van een elektrisch bedradingsschema met twee aanzichten van een schakelaar en montagedetails.

1/5

Afbeelding vergelijkbaar

Soortnaam

Ster-driehoek-combinatie

Aantal polen

3-polig

Nominale spanning

690 V/AC

Vermogen

110 kW

Aansluiting

Schroeven

Datasheet (PDF)

Leverbaar ma. 19 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Set(s)

Totaal (€ 1.466,94 / Stuk)

€ 1.466,94

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Aandeel gevaarlijke uitval / bij hoge eisen: 73
Aandeel gevaarlijke uitval / bij een lage oplage: 40
Aantrekvermogen / magneetspoel / bij DC: 154 W.
Houdervermogen / van de magneetspoel / bij DC: 5,6 W.
Opstelhoogte / bij hoogte boven NN / maximaal: 2000 m.
Uitvoering van de zekeringsinzet / voor kortsluitbeveiliging van het hoofdstroomcircuit / bij koppelingstype 1 / vereist: G NH 3NA, DIAZED 5SB, NEOZED 5SE: 250 A.
Uitvoering van de zekeringsinzet / voor kortsluitbeveiliging van het hoofdstroomcircuit / bij koppelingstype 2 / vereist: GG NH 3NA, DIAZED 5SB, NEOZED 5SE: 160 A.
Uitvoering van het zekeringsinzetstuk / voor kortsluitbeveiliging van de hulpschakelaar / vereist: Zekering GG: 10 A.
Aanraakbeveiliging / voorzijde: Vingerveilig bij verticale aanraking van voren
Bedrijfsvermogen / bij AC-3 / bij 400 V: 75 kW
Bedrijfsstroom / bij AC-3 / bij 400 V: 150 A.
Inbouwpositie: Bij verticaal montagevlak +/-180° draaibaar, bij verticaal montagevlak +/- 22,5° naar voren en achteren kantelbaar
Schakelfrequentie / bij AC-3 / maximaal [1/h]: 1000
Schakelfrequentie / bij AC-4 / maximaal [1/h]: 300
Toepassingsgebied: Voor het voorzichtig starten van draaistroomsynchrone motoren
Aantrekvermogen / magneetspoel / bij AC / bij 50 Hz: 328 VA
Aantrekvermogen / magneetspoel / bij AC / bij 60 Hz: 328 VA
Hold-vermogen / magneetspoel / bij AC / bij 50 Hz: 8,2 VA
Hold-vermogen / magneetspoel / bij AC / bij 60 Hz: 8,2 VA
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hoofdcontacten: 2x (10... 1/0), 1x (10... 2/0
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hulpcontacten: 2x (20... 16), 2x (18... 14)
Afsluitbare kabeldoorsnede / voor hoofdcontacten / eendraads / minimaal: 2,5 mmm
Afsluitbare kabeldoorsnede / voor hoofdcontacten / eendraads / maximaal: 16 mmm/m
Soort aansluitbare kabeldiameters / voor hoofdcontacten / eendraads of meerdraads: 2x (2,5... 16 mmm), 2x (10... 50 mmm), 1x (10... 70 mmm)
Afsluitbare kabeldoorsnede / voor hoofdcontacten / meerdraads / minimaal: 10 mmm
Afsluitbare kabeldoorsnede / voor hoofdcontacten / meerdraads / maximaal: 70 mmm
Soort aansluitbare kabeldiameters / voor hoofdcontacten / fijndradig / met adereindbewerking: 2x (2,5... 35 mmm), 1x (2,5... 50 mmm)
Soort aansluitbare kabeldiameters / voor hoofdcontacten / fijndradig / zonder adereindbewerking: 2x (10... 35 mmm), 1x (10... 50 mmm)
Soort aansluitbare kabeldiameters / voor hulpcontacten / eendraads of meerdraads: 2x (0,5... 1,5 mmm), 2x (0,75... 2,5 mmm)
Soort aansluitbare kabeldiameters / voor hulpcontacten / fijndradig / met adereindbewerking: 2x (0,5... 1,5 mmm), 2x (0,75... 2,5 mmm)

Soortnaam: Ster-driehoek-combinatie

Type: 3RA2445-8XF32-1NB3

Bouwgrootte: S3

Aantal polen: 3-polig

: 3x NO

Type hulpcontact: 3x NO
3x NC

Nominale spanning: 690 V/AC

Regelspanning (min.): 20 V/AC
20 V/DC

Regelspanning (max.): 33 V/AC
33 V/DC

Stuurspanningsbereik: 20, 20 - 33, 33 V/AC, V/DC

: 110 kW

Bijzonderheden: Met varisator

Montagewijze: Schroefbevestiging
Snap-on bevestiging

Aansluiting: Schroeven

Mechanische levensduur: 10.000.000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 220 mm

Hoogte: 180 mm

Diepte: 244 mm

Afm.: (b x h x d) 220 x 180 x 244 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2862238 Siemens 3RA2445-8XF32-1NB3 Ster-driehoek-combinatie 3x NO 110 kW 690 V/AC Met varisator 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2862238 Siemens 3RA2445-8XF32-1NB3 Ster-driehoek-combinatie 3x NO 110 kW 690 V/AC Met varisator 1 stuk(s)

Omschrijving

Ster-driehoek-combinatie AC-3, 75 kW/400 V AC/DC 20-33 V maat S3, schroefaansluiting elektrische en mechanische vergrendeling 3S+3Ö, varistor geïntegreerd ster-driehoek-combinatie SIRIUS 3RA24 voor het voorzichtig opstarten van draaistroomsynchrone motoren.
De ster-driehoekcombinatie 3RA24 is een geteste en in de fabriek voorgemonteerde combinatie van drie 3RT2-contactoren die al zijn bedraad en mechanisch en elektrisch zijn vergrendeld. De eveneens meegeleverde functiemodule met geïntegreerde besturingsmodule en tijdinstelling vervangt de volledige bedrading in het stuurstroomcircuit. Ze zijn klimaattest, wereldwijd goedgekeurd (bijv. IEC en UL/CSA) en IE3/IE4 ready.
De ster-driehoekcombinaties 3RA24 zijn met AC- en DC-bediening in de maten S00 tot S3 verkrijgbaar. Ze worden in schroef- en veeraansluittechniek voor montage op DIN-rail of schroefbevestiging aangeboden. Bovendien zijn varianten voor de aansluiting op IO-Link of AS-interface verkrijgbaar.
De accessoires van de contactors 3RT2 zijn uniform voor alle maten en kunnen ook voor de beschermingscombinaties worden gebruikt.
De ster-driehoekcombinaties 3RA24 nemen de plaats in van de beproefde 3RA14-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
