Siemens 3RA2434-8XF32-1NB3 Ster-driehoek-combinatie 3x NO 690 V/AC 1 stuk(s) kopen ? Conrad Electronic

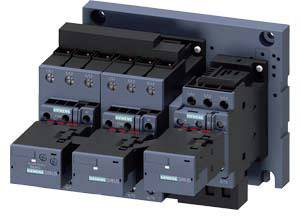

Industriële elektrische schakelaar, bestaande uit meerdere componenten, gemonteerd op een montageplaat, geschikt voor gebruik in schakelkasten.

Afbeelding vergelijkbaar

Een persoon zaagt een houten plank met een cirkelzaag. Zaagsel vliegt rond.

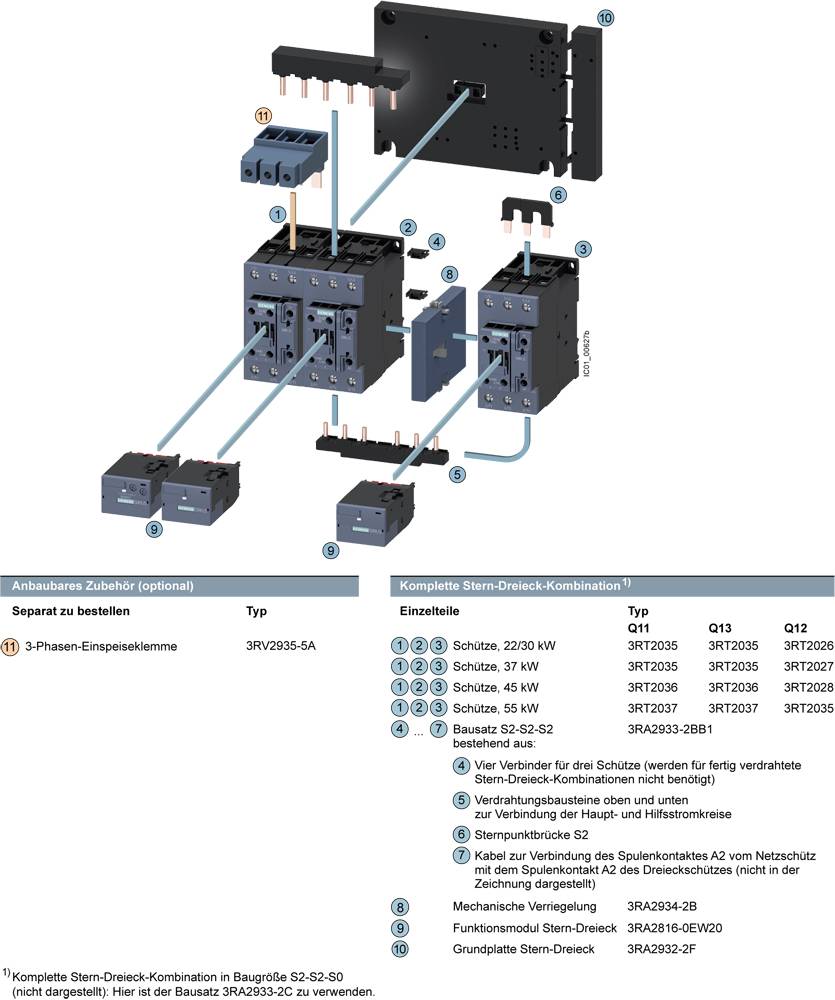

Elektrotechnisch diagram toont schakelplanvarianten met 3-fasen invoerklem, contactoren en rangschikking van componenten voor ster-driehoek aansluiting.

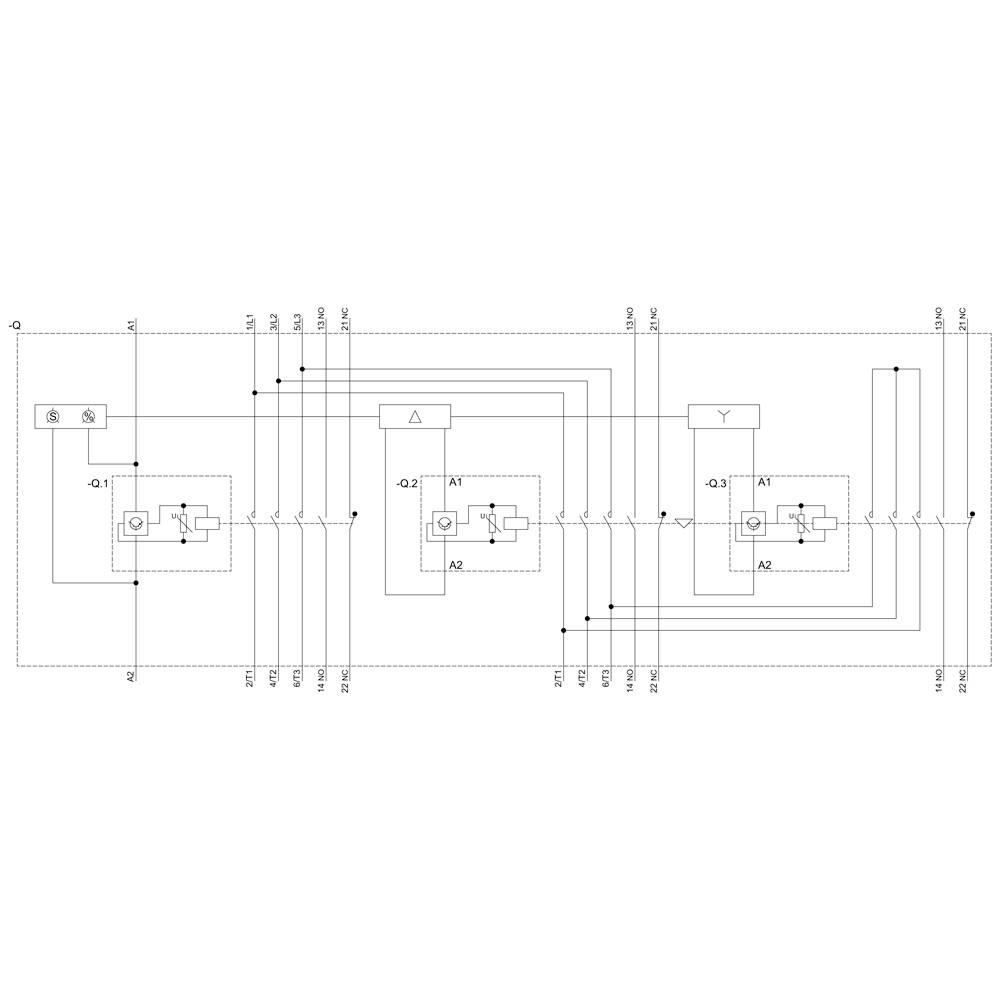

Bedradingsschema van een elektrisch besturingssysteem met symbolen en verbindingen voor starters, relais en schakelaars in een elektrische kring.

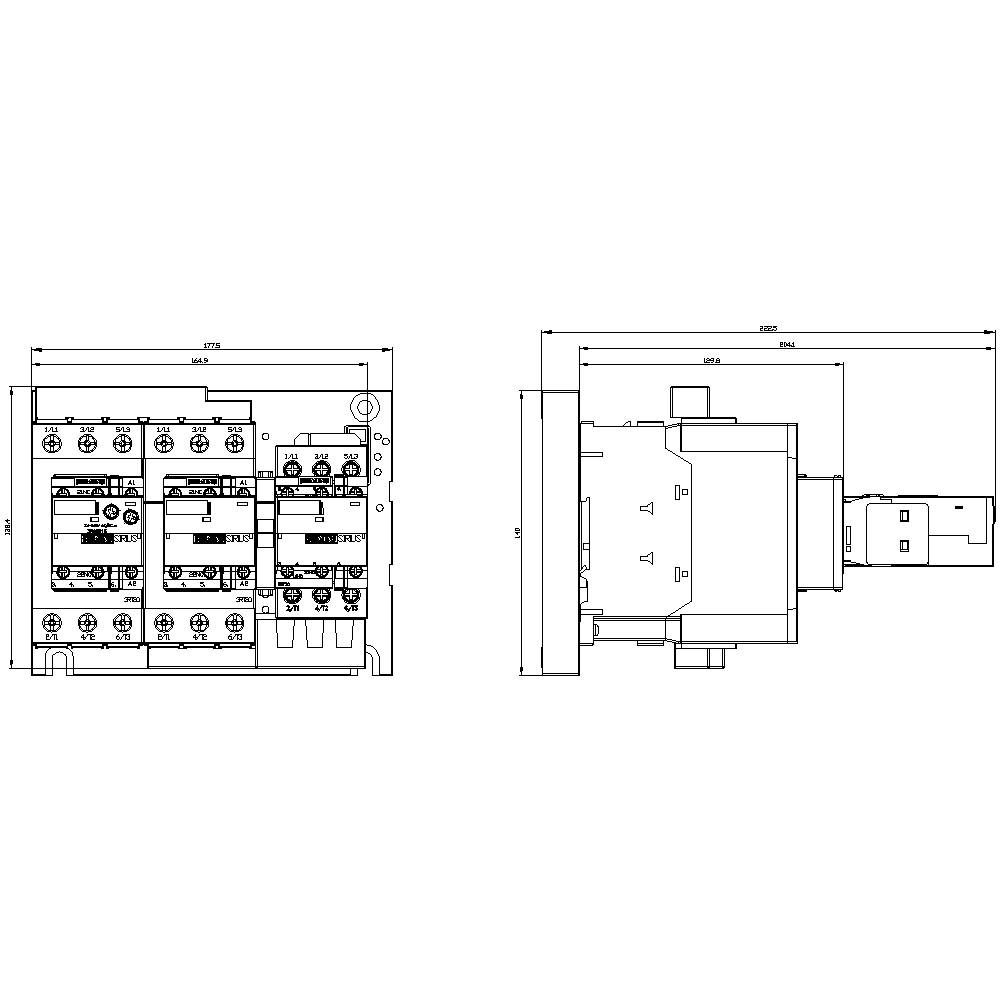

Technische tekening van een elektrische componentbehuizing vanuit twee perspectieven met gedetailleerde afmetingen en labels.

1/5

Afbeelding vergelijkbaar

Soortnaam

Ster-driehoek-combinatie

Aantal polen

3-polig

Nominale spanning

690 V/AC

Aansluiting

Schroeven

Type

3RA2434-8XF32-1NB3

Datasheet (PDF)

Leverbaar wo. 30 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 855,37 / Stuk)

€ 855,37

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Spanningstype: AC/DC
Kabeldoorsnede eendraads of meerdraads: 10 mm²
Kabeldoorsnede fijnaderig: 35 mm²

Soortnaam: Ster-driehoek-combinatie

Type: 3RA2434-8XF32-1NB3

Bouwgrootte: S2

Aantal polen: 3-polig

: 3x NO

Nominale spanning: 690 V/AC

Montagewijze: Schroefbevestiging

Aansluiting: Schroeven

Mechanische levensduur: 10.000.000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 177.5 mm

Hoogte: 142 mm

Diepte: 223 mm

Afm.: (b x h x d) 177.5 x 142 x 223 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: Star-delta contactor

: 22 kW

: 3

: 0

: 65 A

: 20-33 V

: 20-33 V

: 20-33 V

: IP20

: Screw connection

: AC/DC

: Other

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1704530 Siemens 3RA2434-8XF32-1NB3 Ster-driehoek-combinatie 3x NO 690 V/AC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1704530 Siemens 3RA2434-8XF32-1NB3 Ster-driehoek-combinatie 3x NO 690 V/AC 1 stuk(s)

Omschrijving

Ster-driehoekcombinatie AC-3, 22/30 kW/400 V, AC/DC 24-33 V 3-polig, grootte S2, schroefaansluiting elektrische en mechanische vergrendeling 3 NO + 3 NC geïntegreerd Ster-driehoekcombinatie SIRIUS 3RA24 voor het voorzichtig starten van asynchrone draaistroommotoren. De ster-driehoekcombinatie 3RA24 is een geteste en in de fabriek voorgemonteerde combinatie van drie 3RT2-contactoren die al zijn bedraad en mechanisch en elektrisch zijn vergrendeld. De eveneens meegeleverde functiemodule met geïntegreerde besturingsmodule en tijdinstelling vervangt de volledige bedrading in het stuurstroomcircuit. Ze zijn klimaattest, wereldwijd goedgekeurd (bijv. IEC en UL/CSA) en IE3/IE4 ready. De ster-driehoekcombinaties 3RA24 zijn met AC- en DC-bediening in de maten S00 tot S3 verkrijgbaar. Ze worden in schroef- en veeraansluittechniek voor montage op DIN-rail of schroefbevestiging aangeboden. Bovendien zijn varianten voor de aansluiting op IO-Link of AS-interface verkrijgbaar. De accessoires van de contactors 3RT2 zijn uniform voor alle maten en kunnen ook voor de beschermingscombinaties worden gebruikt. De ster-driehoekcombinaties 3RA24 nemen de plaats in van de beproefde 3RA14-serie. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
