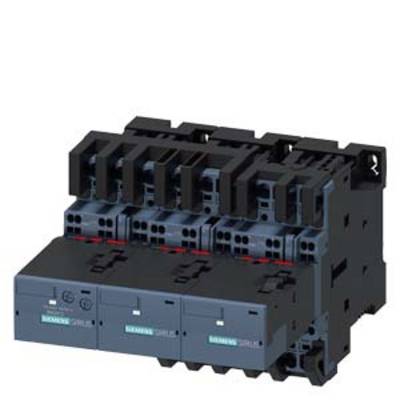

Siemens 3RA2423-8XF32-2BB4 Ster-driehoek-combinatie 3x NO 690 V/AC Geschikt voor merk (relais): Siemens Piece 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Ster-driehoek-combinatie
Aantal polen
3-polig
Nominale spanning
690 V/AC
Aansluiting
Trekveeraansluiting
Verpakkingswijze
Piece
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 412,40 / Stuk)
€ 466,94
-12 %
€ 412,40
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Spanningstype: DC
- Kabeldoorsnede eendraads of meerdraads: 10 mm²
- Kabeldoorsnede fijnaderig: 6 mm²
Piece
- Soortnaam
Ster-driehoek-combinatie
- Type
3RA2423-8XF32-2BB4
- Bouwgrootte
S0
- Aantal polen
3-polig
3x NO
- Type hulpcontact
3x NO
- Nominale spanning
690 V/AC
- Regelspanning (max.)
24 V/DC
- Stuurspanningsbereik
24 V/DC (max)
- Schakelspanning (max.)
690 V/AC
- Max. schakelvermogen
11000 W
- Geschikt voor merk
Siemens
- Geschikt voor serie
Siemens type S0
- Montagewijze
Snap-on bevestiging
Schroefbevestiging
- Aansluiting
Trekveeraansluiting
- Mechanische levensduur
10.000.000
IP20
- Min. temperatuur
-25 °C
- Max. temperatuur
+60 °C

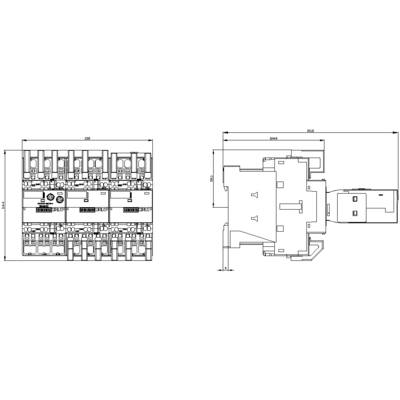

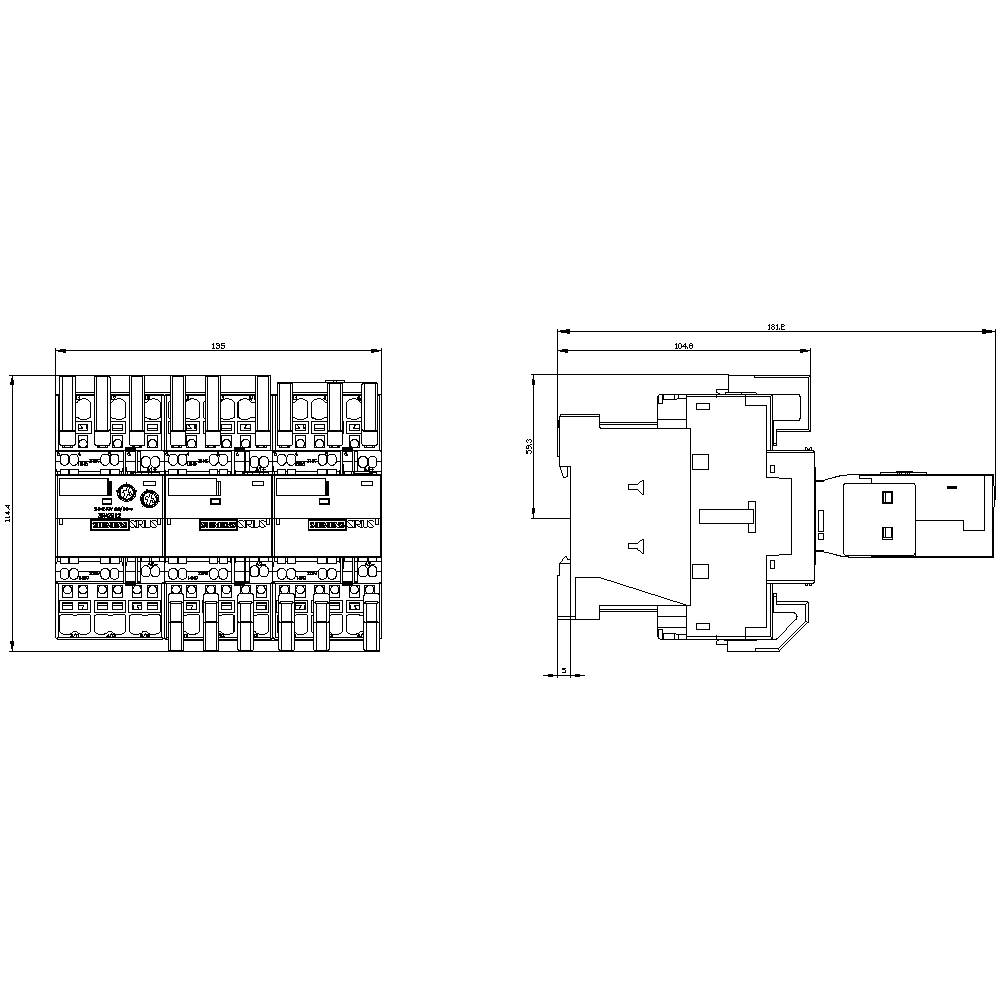

- Breedte
135 mm
- Hoogte
114 mm
- Diepte
181 mm
- Afm.
(b x h x d) 135 x 114 x 181 mm
- Inhoud
1 stuk(s)
- Conform RoHS
Ja
Star-delta contactor
11 kW
3
0
25 A
24-24 V
IP20
Spring clamp connection
DC
Other
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 1745686 Siemens 3RA2423-8XF32-2BB4 Ster-driehoek-combinatie 3x NO 690 V/AC Geschikt voor merk (relais): Siemens Piece 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1745686 Siemens 3RA2423-8XF32-2BB4 Ster-driehoek-combinatie 3x NO 690 V/AC Geschikt voor merk (relais): Siemens Piece 1 stuk(s)
Omschrijving

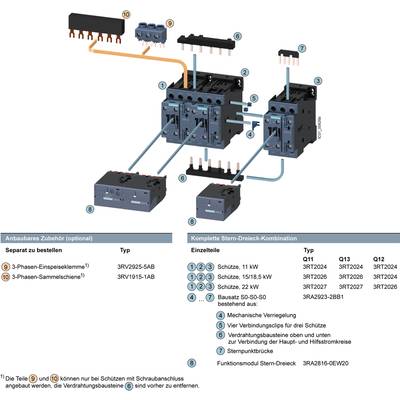

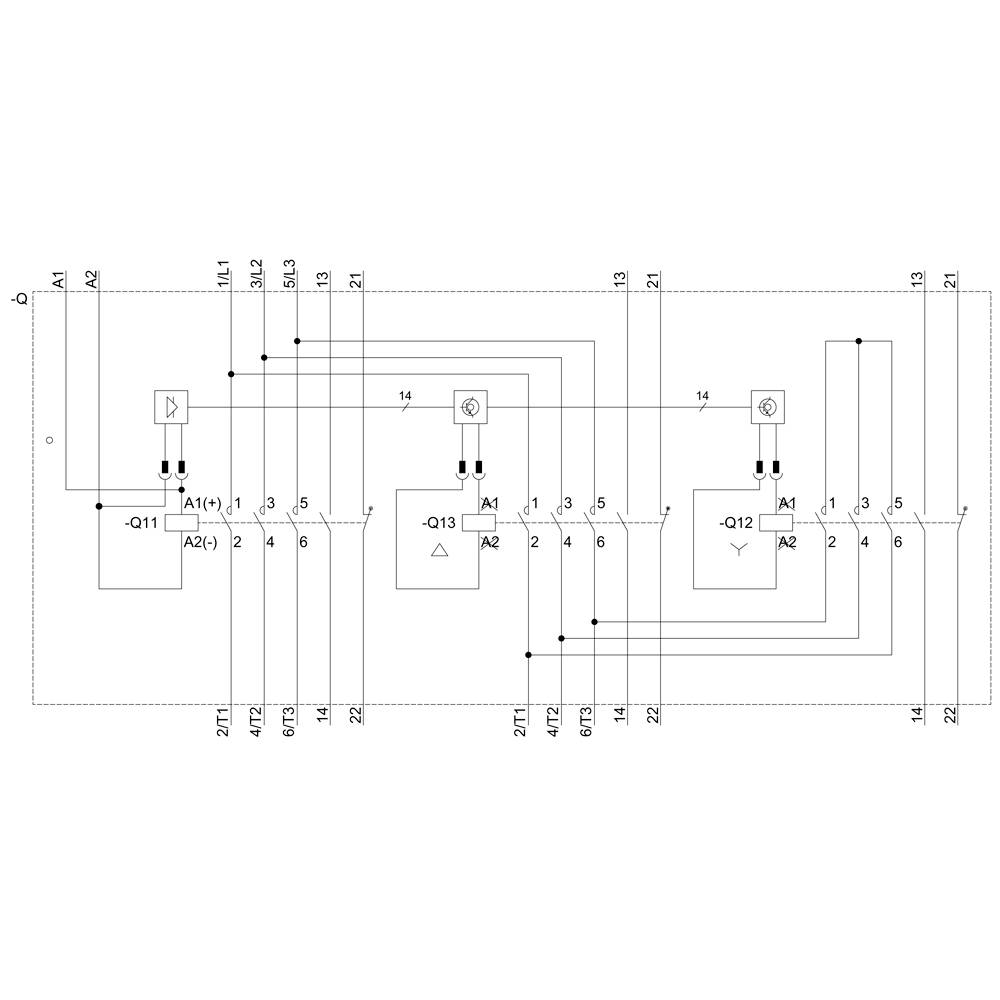

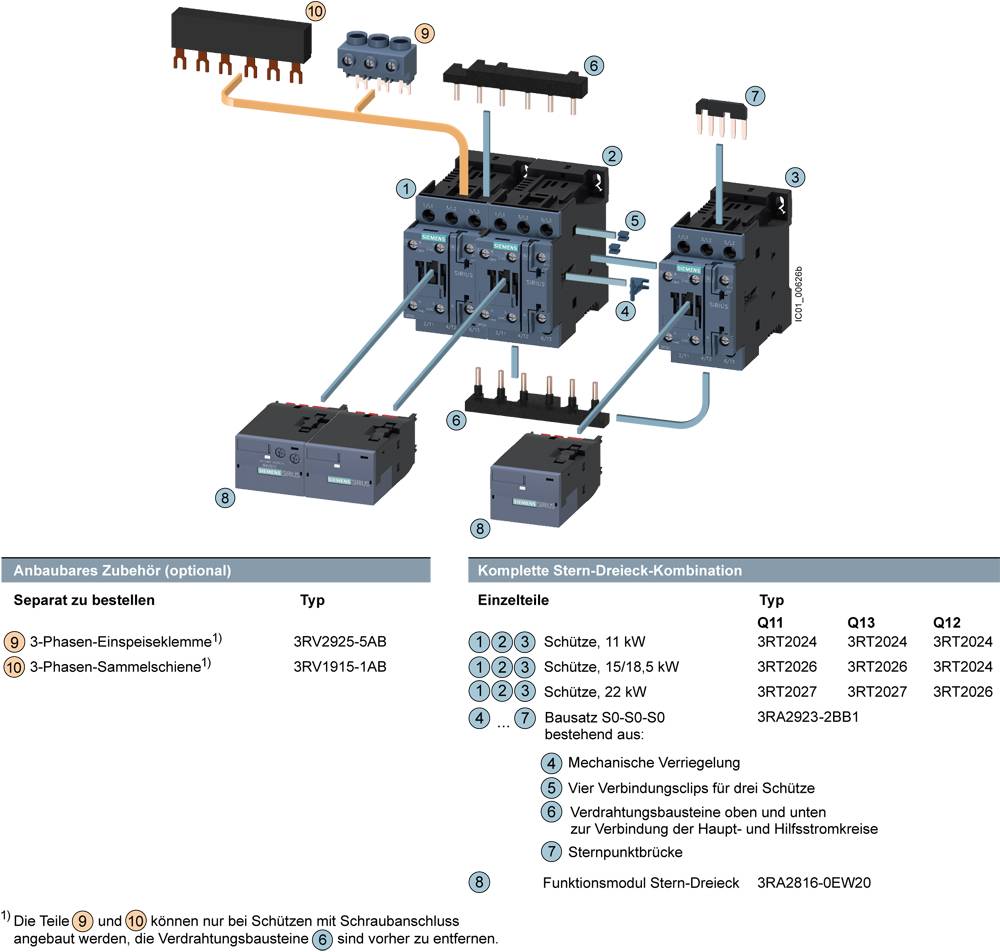

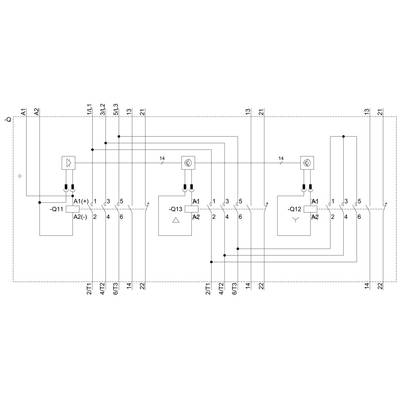

Sterdriehoekcombinatie AC-3, 11 kW/400 V, DC 24 V 3-polig, maat S0 lasklemaansluiting elektrische en mechanische vergrendeling 3 NO + 3 NC geïntegreerd Sterdriehoekcombinatie SIRIUS 3RA24 voor het voorzichtig starten van asynchrone draaistroommotoren. De ster-driehoekcombinatie 3RA24 is een geteste en in de fabriek voorgemonteerde combinatie van drie 3RT2-contactoren die al zijn bedraad en mechanisch en elektrisch zijn vergrendeld. De eveneens meegeleverde functiemodule met geïntegreerde besturingsmodule en tijdinstelling vervangt de volledige bedrading in het stuurstroomcircuit. Ze zijn klimaattest, wereldwijd goedgekeurd (bijv. IEC en UL/CSA) en IE3/IE4 ready. De ster-driehoekcombinaties 3RA24 zijn met AC- en DC-bediening in de maten S00 tot S3 verkrijgbaar. Ze worden in schroef- en veeraansluittechniek voor montage op DIN-rail of schroefbevestiging aangeboden. Bovendien zijn varianten voor de aansluiting op IO-Link of AS-interface verkrijgbaar. De accessoires van de contactors 3RT2 zijn uniform voor alle maten en kunnen ook voor de beschermingscombinaties worden gebruikt. De ster-driehoekcombinaties 3RA24 nemen de plaats in van de beproefde 3RA14-serie. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
