Siemens 3RA2110-1JA16-1BB4 3RA21101JA161BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.4 kW 690 V Nominale stroom kopen ? Conrad Electronic

Een elektrische motorbeveiligingsschakelaar van Siemens met drie fasen, schakelgreep en aansluitklemmen, gebruikt voor overbelastingsbeveiliging.

Afbeelding vergelijkbaar

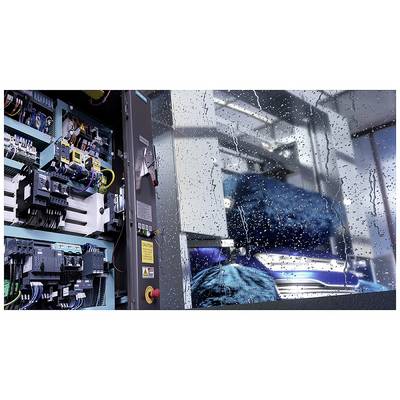

Binnenaanzicht van een elektrische kast met kabels en stekkerverbindingen naast een industrieel raam met regendruppels. Op de achtergrond vervagen machines.

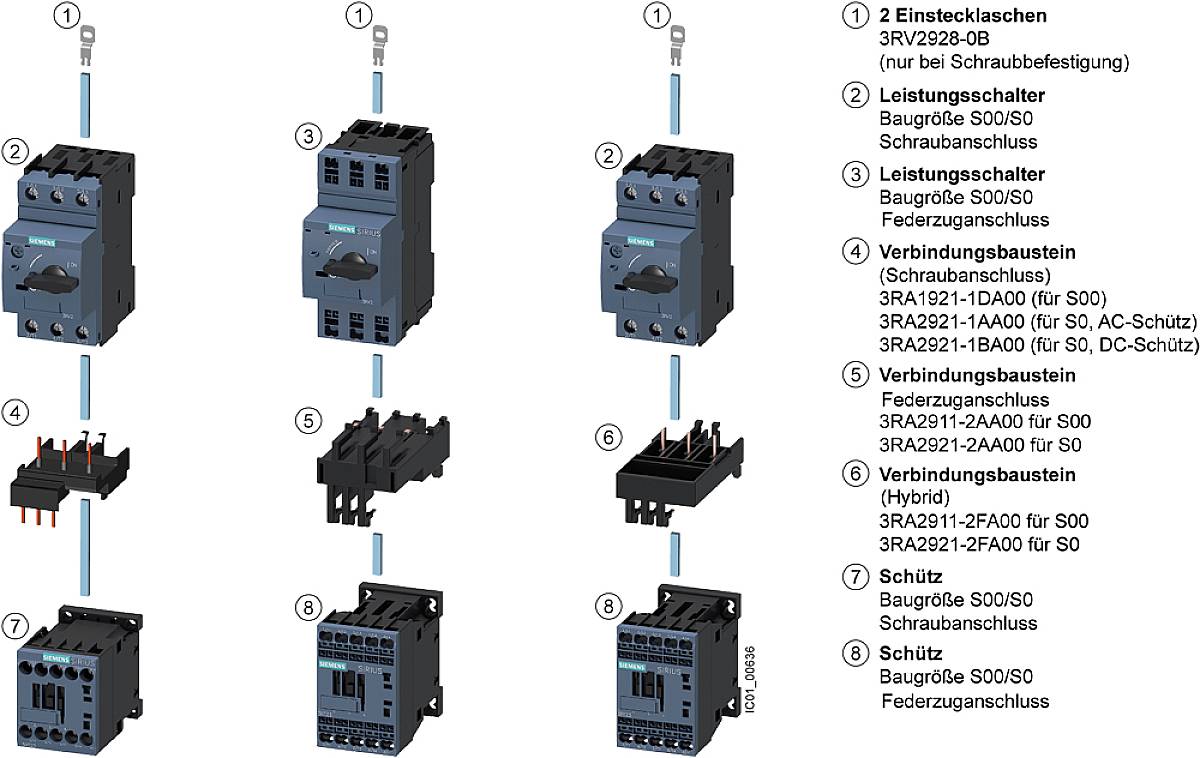

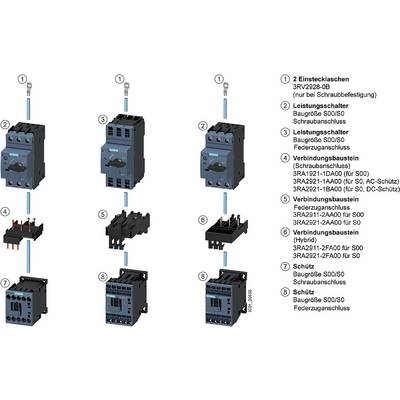

'Positie van de inschuiforen, vermogensschakelaars en verbindingselementen in een elektrisch schakeltoestel. Functie en serie aangegeven.'

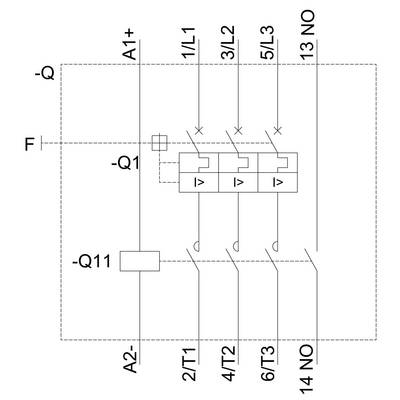

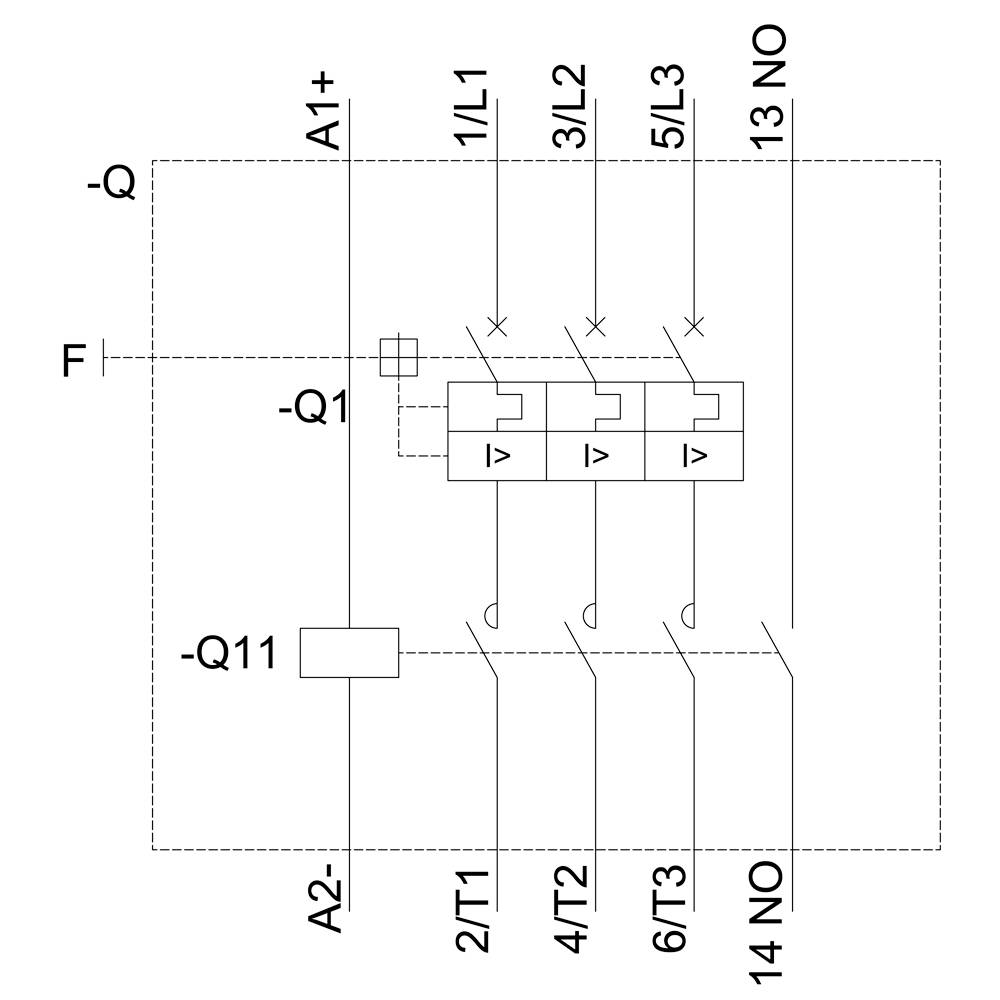

'Bedradingsschema van een motorstarter met contactoren en zekeringen. Aansluitingen naar de aansluitpunten A1+, A2-, T1/2, T4/4, T6/3 en 13/14 weergegeven.'

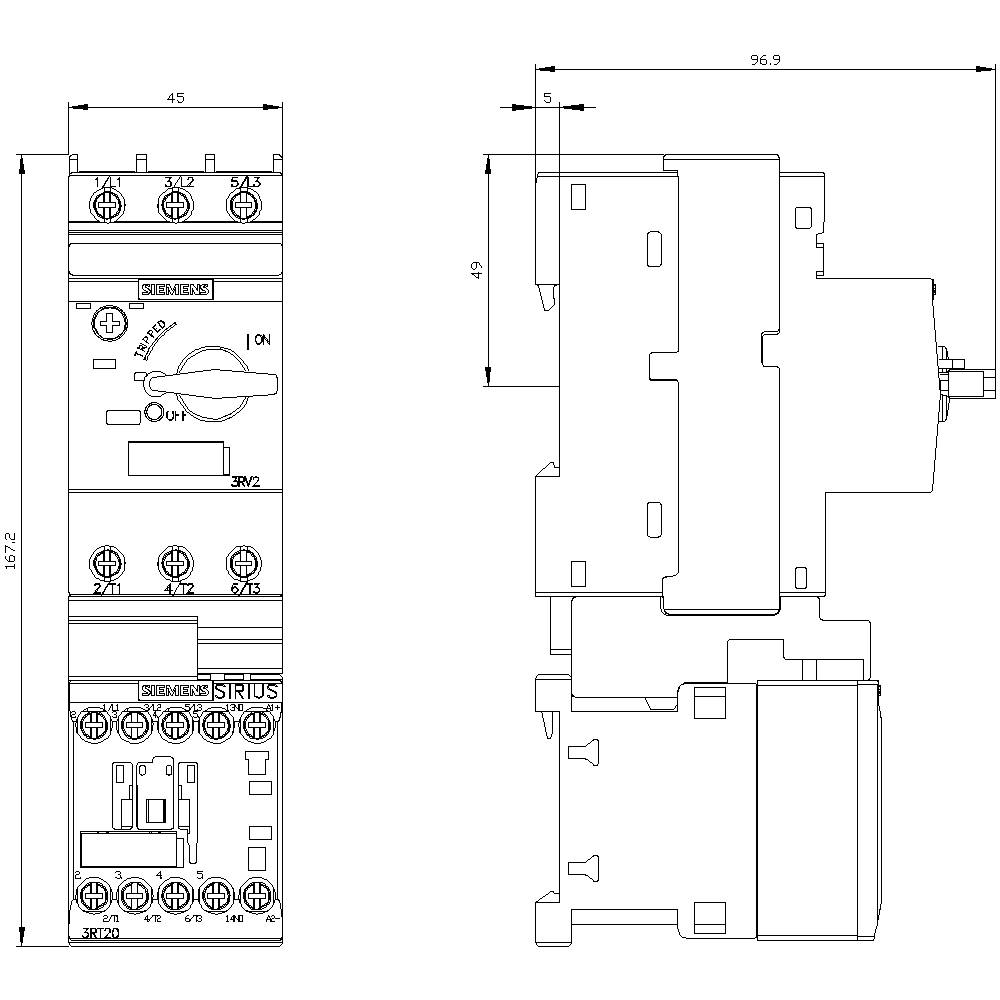

Technische tekening van een elektrisch apparaat, voor- en zijaanzicht. Gedetailleerde schets met maatvoering voor installatie.

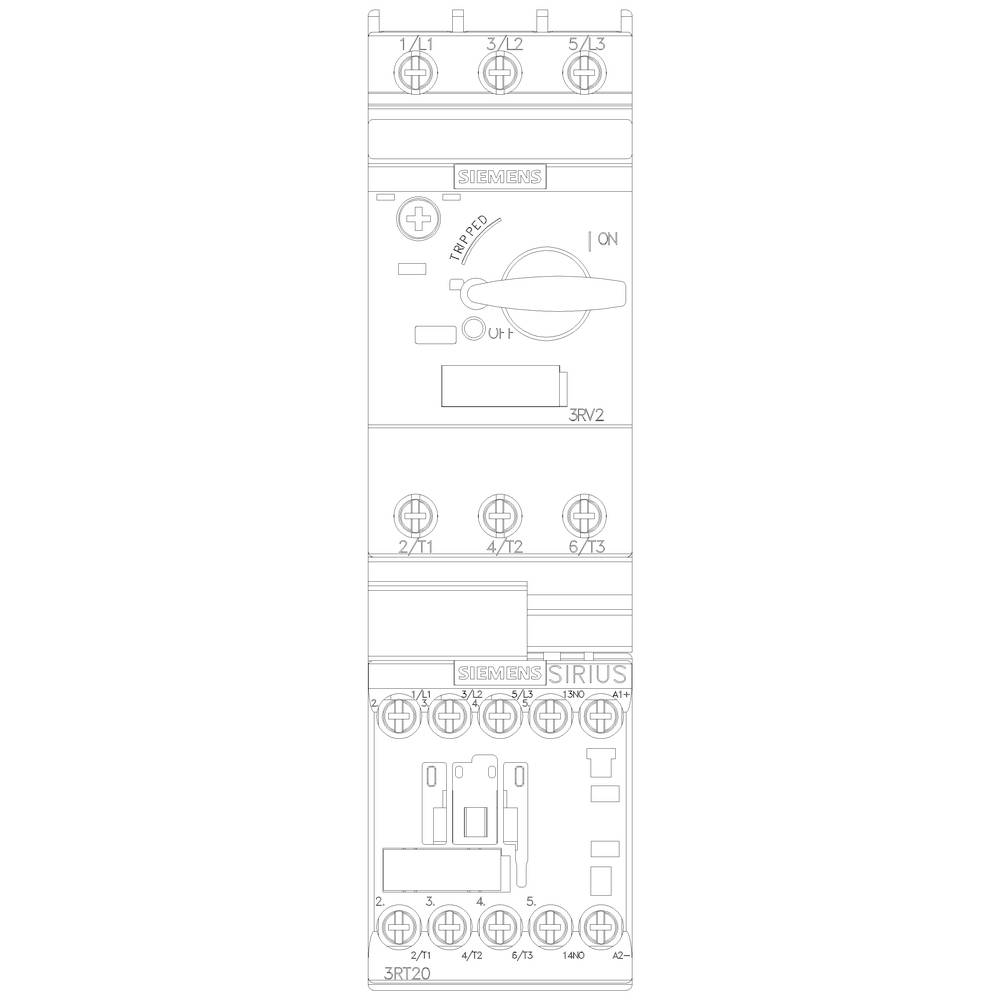

Vooraanzicht van een elektrische schakelaar met draaigreep en controlemogelijkheid, met daaronder verschillende aansluitingen en een merklogo.

1/6

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 11 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 123,96 / Stuk)

€ 123,96

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Consumentenaftakking, directe startmotor, S00, 7-10A, DC 24 V, 150 kA

Nominale spanning: 690 V
Nominale stroom: 8.5 A

Technische specificaties

Beschermingsklasse: IP20
Uitvoering van de elektrische aansluiting: schroefaansluiting
Afmetingen van verbraucherabzweigs: S00
Bedrijfsfrequentie: 50/60 Hz

Soortnaam: Aftakking voor apparaat

Motorvermogen bij 400 V: 0.4 kW

Nominale spanning: 690 V

Uitvoering: Bevestiging: schroef- en klikbevestiging op een DIN-rail van 35 mm

Fabrikantnr.: 3RA21101JA161BB4

Nominale stroom: 8.5 A

Nominale stroom (afgerond): 8.5 A

Type: 3RA2110-1JA16-1BB4

Afm.: (b x h x d) 45 x 167 x 97 mm

Breedte: 45 mm

Hoogte: 167 mm

Diepte: 97 mm

Max. temperatuur: +60 °C

Min. temperatuur: -20 °C

: 45

: 167 mm

: 97 mm

: FALSE

: 4 kW

: 1

: 9 A

: 0

: 7-10 A

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: 24-24 V

: IP20

: FALSE

: FALSE

: CLASS 10

: TRUE

: FALSE

: Screw connection

: Screw connection

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: DC

: Other

: 9 A

: 60 °C

: 65000

: 30000

: Other

: Class 1

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Type

Motorvermogen bij 400 V

Siemens 3RA2110-1AH15-1BB4 3RA21101AH151BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.55 kW 690 V Nominale stroom 1.5 A

Artikelnummer:1699343

1.5 A

3RA2110-1AH15-1BB4

0.55 kW

Siemens 3RA2110-1BA15-1BB4 3RA21101BA151BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.75 kW 690 V Nominale stroom 1.9 A

Artikelnummer:1699344

1.9 A

3RA2110-1BA15-1BB4

0.75 kW

Siemens 3RA2110-1CA15-1BB4 3RA21101CA151BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.75 kW 690 V Nominale stroom 1.9 A

Artikelnummer:1699345

1.9 A

3RA2110-1CA15-1BB4

0.75 kW

Siemens 3RA2110-1AD15-1BB4 3RA21101AD151BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.55 kW 690 V Nominale stroom 1.5 A

Artikelnummer:1699690

1.5 A

3RA2110-1AD15-1BB4

0.55 kW

Siemens 3RA2110-1AA15-1BB4 3RA21101AA151BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.55 kW 690 V Nominale stroom 1.5 A

Artikelnummer:1704776

1.5 A

3RA2110-1AA15-1BB4

0.55 kW

Siemens 3RA2110-1CE15-1BB4 3RA21101CE151BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.75 kW 690 V Nominale stroom 1.9 A

Artikelnummer:1704777

1.9 A

3RA2110-1CE15-1BB4

0.75 kW

Siemens 3RA2110-1AE15-1BB4 3RA21101AE151BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.55 kW 690 V Nominale stroom 1.5 A

Artikelnummer:1744608

1.5 A

3RA2110-1AE15-1BB4

0.55 kW

Siemens 3RA2110-1BD15-1BB4 3RA21101BD151BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.75 kW 690 V Nominale stroom 1.9 A

Artikelnummer:1744611

1.9 A

3RA2110-1BD15-1BB4

0.75 kW

Siemens 3RA2110-1BE15-1BB4 3RA21101BE151BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.75 kW 690 V Nominale stroom 1.9 A

Artikelnummer:1744613

1.9 A

3RA2110-1BE15-1BB4

0.75 kW

Siemens 3RA2110-1BH15-1BB4 3RA21101BH151BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.75 kW 690 V Nominale stroom 1.9 A

Artikelnummer:1744615

1.9 A

3RA2110-1BH15-1BB4

0.75 kW

Documenten en downloads

Datablad

Datablad 1744652 Siemens 3RA2110-1JA16-1BB4 3RA21101JA161BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.4 kW 690 V Nominale stroom

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1744652 Siemens 3RA2110-1JA16-1BB4 3RA21101JA161BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.4 kW 690 V Nominale stroom

Omschrijving

Consumer-aftakking zonder beveiliging, directe start AC 400 V, maat S00 7,00...10,0 A DC 24 V schroefaansluiting voor DIN-railmontage kaart 1, IQ = 150 kA 1S (contactor) directe starter SIRIUS 3RA21 voor het beschermen en starten van motoren.
De direct-starter 3RA21 is een geteste en in de fabriek voorgemonteerde combinatie van een stroomonderbreker 3RV2 en een schakelaar 3RT2 die al kant-en-klaar zijn aangesloten en mechanisch en elektrisch zijn verbonden. Ze zijn klimaattest, wereldwijd goedgekeurd (bijv. IEC en UL/CSA) en IE3/IE4 ready.
De verbruikeraftakkingen 3RA2 zijn met AC- en DC-bediening in de formaten S00, S0 en S2 met instelbereiken van 0,14 tot 65 A verkrijgbaar. Ze worden in schroef- en veeraansluittechniek voor montage op DIN-rails, schroefbevestiging en montage op 60mm-verzamelrails aangeboden. Bovendien biedt Siemens meer dan 40.000 andere geteste combinaties van afzonderlijke apparaten aan voor het beschermen, schakelen en starten van de meest uiteenlopende toepassingen tot 630 A.
Alle accessoires van de vermogensschakelaar 3RT2 en contactor 3RT2 zijn uniform voor alle formaten en kunnen ook voor de verbruikeraftakkingen worden gebruikt. Het optionele voedingssysteem Sirius 3RV29 (voor S00 en S0) vermindert de bedrading aanzienlijk.
De verbruikeraftakkingen 3RA21 nemen de plaats in van de beproefde 3RP15-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
