Siemens 3RA2110-0BD15-1BB4 3RA21100BD151BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.06 kW 690 V Nominale stroo kopen ? Conrad Electronic

'Siemens SIRIUS contactblok', een elektrisch schakeltoestel, gemonteerd op een DIN-rail, met meerdere aansluitklemmen aan boven- en onderzijde.

Afbeelding vergelijkbaar

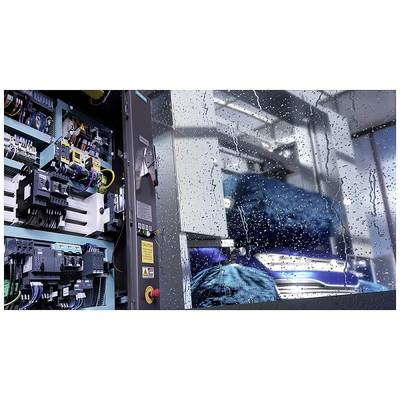

Open schakelkast naast een raam waarlangs regen naar binnen valt. Aan de binnenkant zijn veel kabels en elektronische componenten zichtbaar.

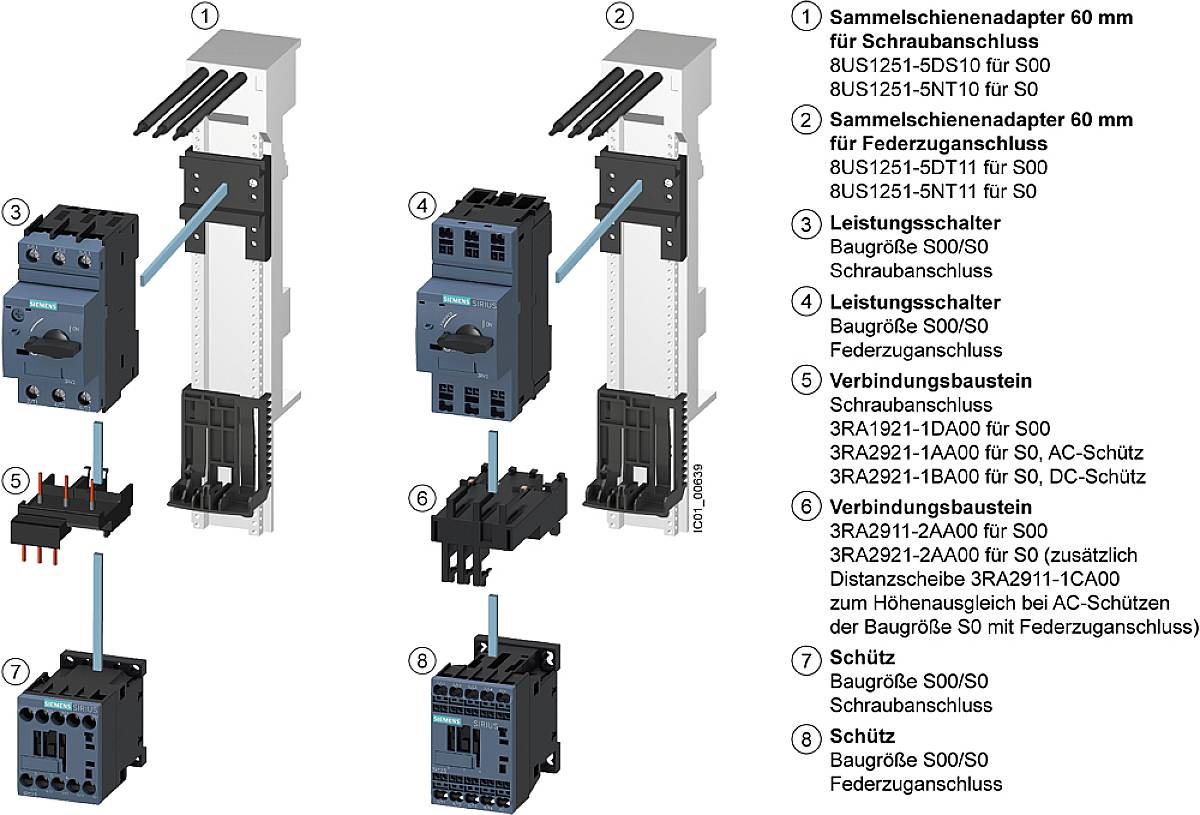

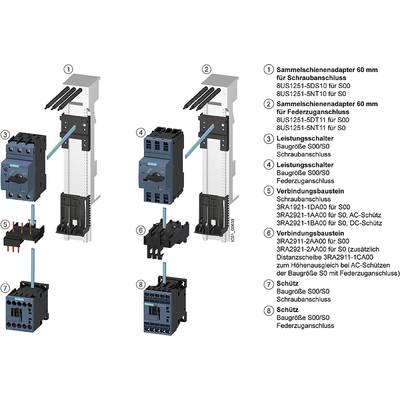

'Diagram toont twee assemblages met railadapters, vermogensschakelaars en verbindingsmodules voor schakelinstallatiebouw.'

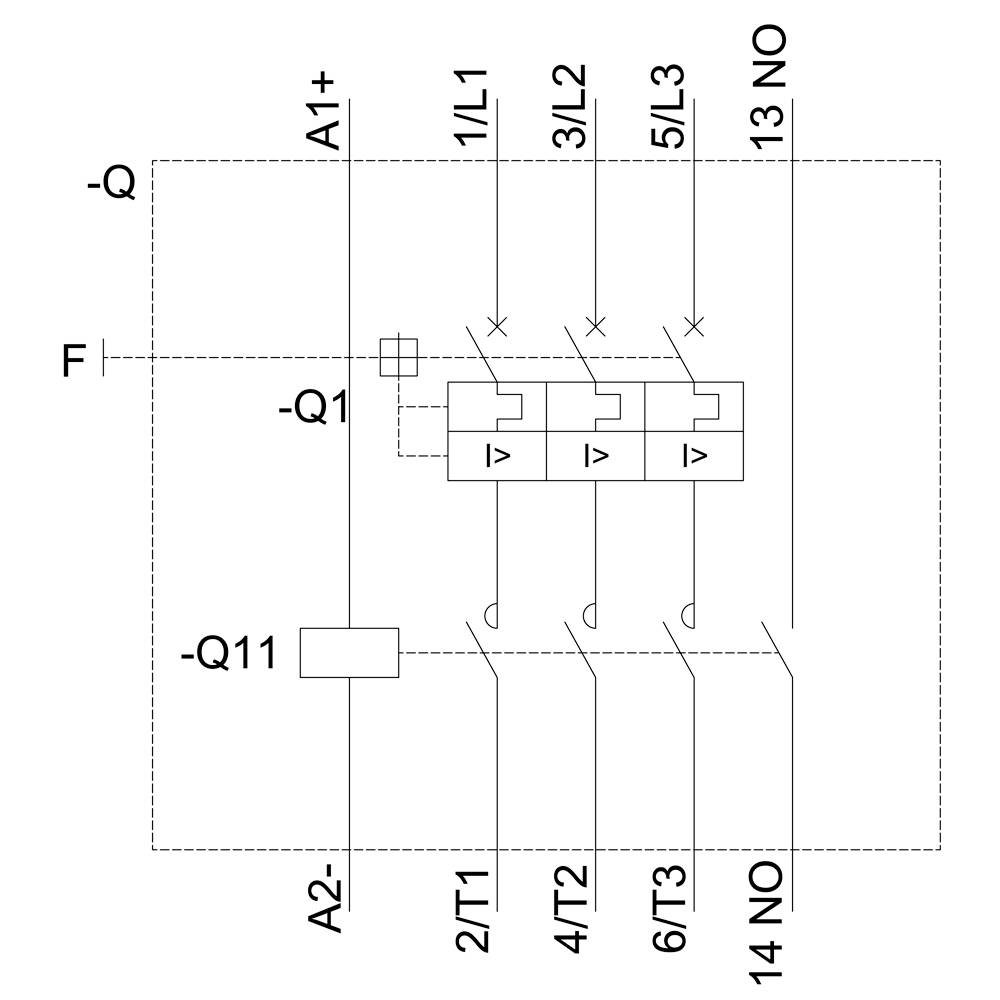

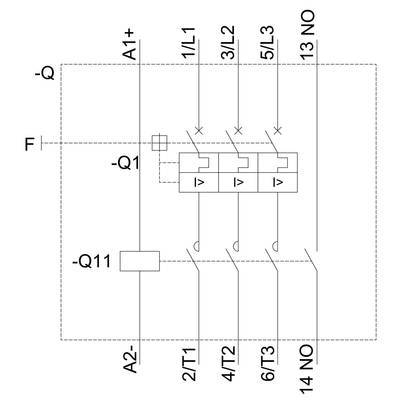

'Schütz-schakelschema: Ingangen A1+, A2-, Uitgangen 13 NO, 14 NO. Hoofdcontacten: 1/L1, 3/L2, 5/L3. Hulpcontacten: 2/T1, 4/T2, 6/T3.'

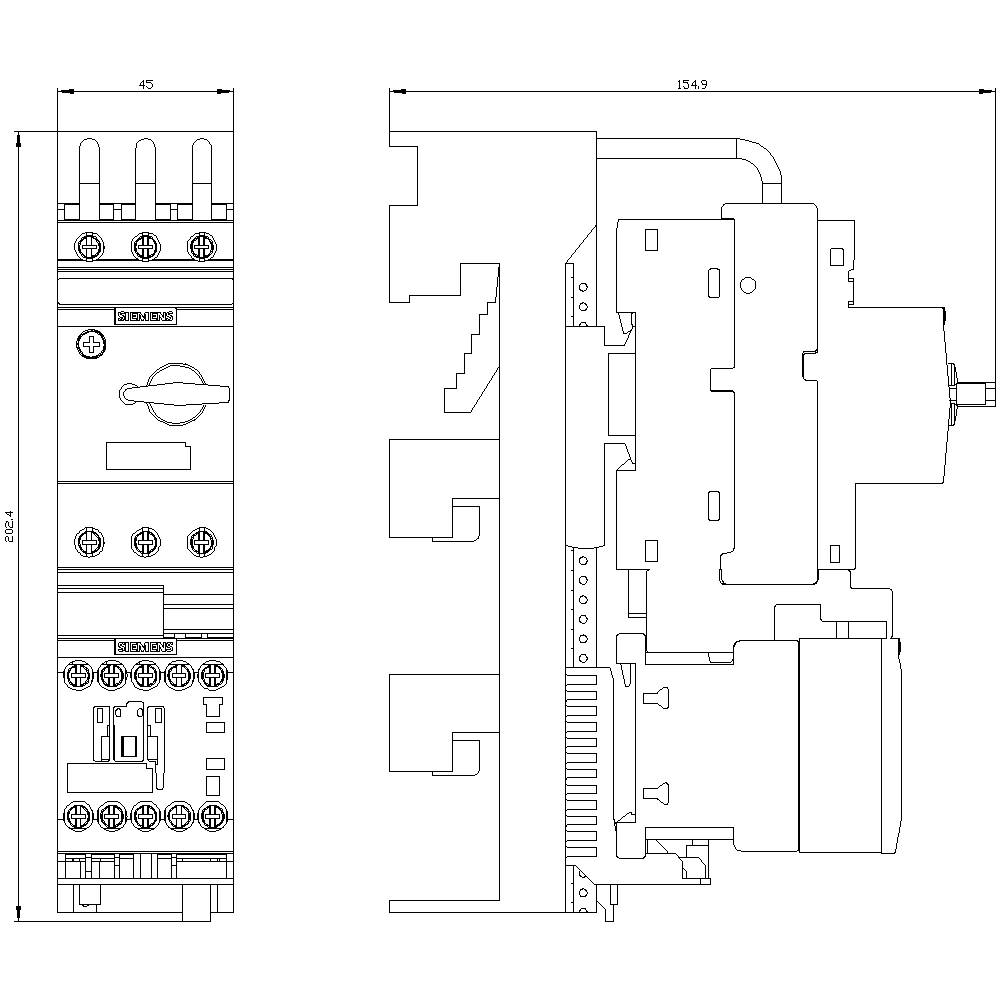

Technische tekening van een elektrische schakelaar met frontaal en zijaanzicht, inclusief gedetailleerde afmetingen.

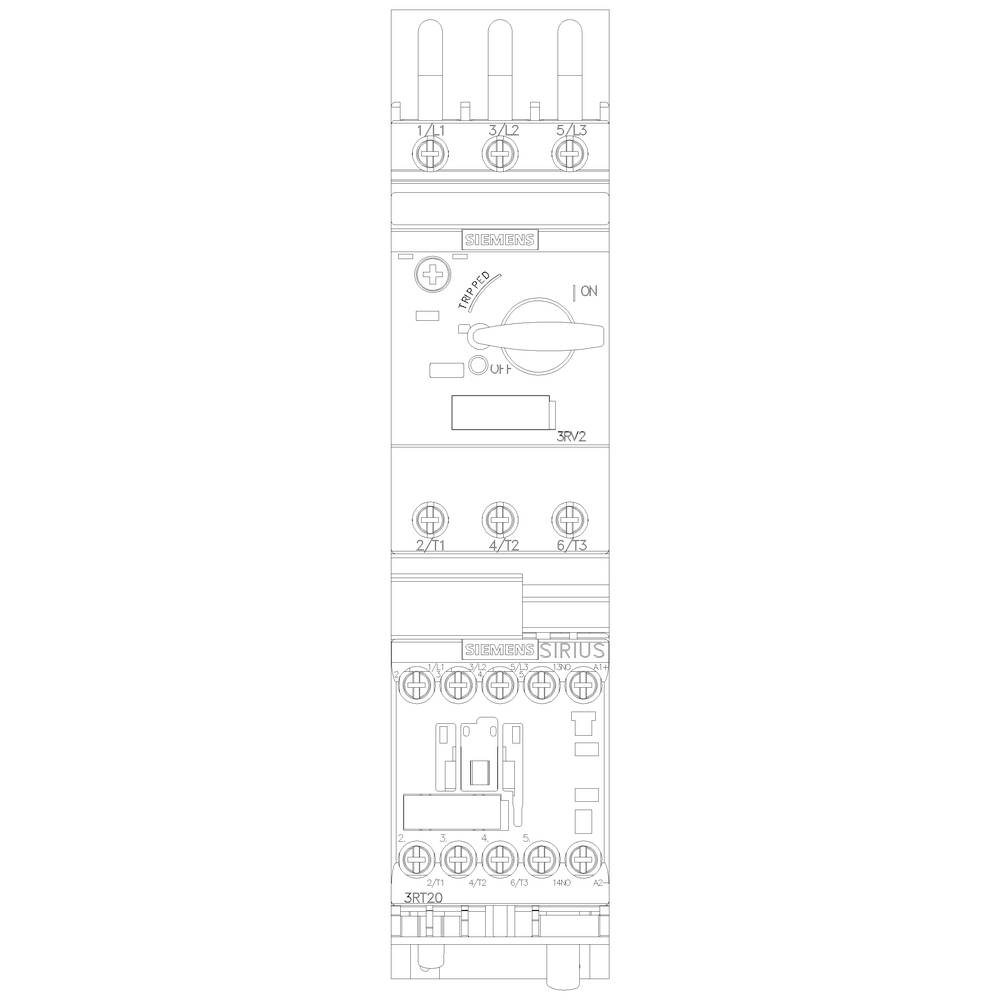

Een schakeltoestel toont verschillende aansluitingen en bedieningselementen. Bovenaan een draaiknop met 'AAN'-positie, onderaan nog meer schakelaars en aansluitingen.

1/6

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar ma. 27 jul.

Verkoop en verzending:

Conrad Electronic Algemene voorwaarden

Aantal

Stuk(s)

Totaal (€ 177,68 / Stuk)

€ 219,01

-19 %

€ 177,68

excl. btw

Gratis verzending*

U heeft al het beste aanbod voor uw hoeveelheid.

De optimale selectie voor de ingevoerde hoeveelheid wordt automatisch berekend, inclusief prijs (excl. verzendkosten) en levertijd.

Juridisch probleem melden

Highlights & Details

Consumentenaftakking, directe startmotor, S00, 0,14-0,2A, DC 24 V, 150 kA

Nominale spanning: 690 V
Nominale stroom: 0.2 A

Technische specificaties

Beschermingsklasse: IP20
Uitvoering van de elektrische aansluiting: schroefaansluiting
Afmetingen van verbraucherabzweigs: S00
Bedrijfsfrequentie: 50/60 Hz

Soortnaam: Aftakking voor apparaat

Motorvermogen bij 400 V: 0.06 kW

Nominale spanning: 690 V

Uitvoering: Bevestiging: voor vastklikken op verzamelrailsysteem 60 mm

Fabrikantnr.: 3RA21100BD151BB4

Nominale stroom: 0.2 A

Nominale stroom (afgerond): 200 mA

Type: 3RA2110-0BD15-1BB4

Afm.: (b x h x d) 45 x 200 x 155 mm

Breedte: 45 mm

Hoogte: 200 mm

Diepte: 155 mm

Max. temperatuur: +60 °C

Min. temperatuur: -20 °C

: 45

: 203 mm

: 155 mm

: FALSE

: 0.06 kW

: 1

: 0.2 A

: 0

: 0.14-0.2 A

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: 24-24 V

: IP20

: FALSE

: FALSE

: CLASS 10

: TRUE

: FALSE

: Screw connection

: Screw connection

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: DC

: Other

: 0.2 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: Other

: Class 2

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Type

Motorvermogen bij 400 V

Siemens 3RA2110-0BD15-1BB4 3RA21100BD151BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.06 kW 690 V Nominale stroom 0.2 A

Artikelnummer:1732554

Dit product

200 mA

3RA2110-0BD15-1BB4

0.06 kW

Siemens 3RA2110-0CA15-1BB4 3RA21100CA151BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.06 kW 690 V Nominale stroom 0.2 A

Artikelnummer:1699284

200 mA

3RA2110-0CA15-1BB4

0.06 kW

Siemens 3RA2110-0DE15-1BB4 3RA21100DE151BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.09 kW 690 V Nominale stroom 0.3 A

Artikelnummer:1704719

300 mA

3RA2110-0DE15-1BB4

0.09 kW

Siemens 3RA2110-0DH15-1BB4 3RA21100DH151BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.09 kW 690 V Nominale stroom 0.3 A

Artikelnummer:1704720

300 mA

3RA2110-0DH15-1BB4

0.09 kW

Siemens 3RA2110-0BA15-1BB4 3RA21100BA151BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.06 kW 690 V Nominale stroom 0.2 A

Artikelnummer:1743471

200 mA

3RA2110-0BA15-1BB4

0.06 kW

Siemens 3RA2110-0BE15-1BB4 3RA21100BE151BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.06 kW 690 V Nominale stroom 0.2 A

Artikelnummer:1743474

200 mA

3RA2110-0BE15-1BB4

0.06 kW

Siemens 3RA2110-0BH15-1BB4 3RA21100BH151BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.06 kW 690 V Nominale stroom 0.2 A

Artikelnummer:1743475

200 mA

3RA2110-0BH15-1BB4

0.06 kW

Siemens 3RA2110-0CD15-1BB4 3RA21100CD151BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.06 kW 690 V Nominale stroom 0.2 A

Artikelnummer:1743477

200 mA

3RA2110-0CD15-1BB4

0.06 kW

Siemens 3RA2110-0CE15-1BB4 3RA21100CE151BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.06 kW 690 V Nominale stroom 0.2 A

Artikelnummer:1743541

200 mA

3RA2110-0CE15-1BB4

0.06 kW

Siemens 3RA2110-0CH15-1BB4 3RA21100CH151BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.06 kW 690 V Nominale stroom 0.2 A

Artikelnummer:1743543

200 mA

3RA2110-0CH15-1BB4

0.06 kW

Documenten en downloads

Datablad

Datablad 1732554 Siemens 3RA2110-0BD15-1BB4 3RA21100BD151BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.06 kW 690 V Nominale stroo

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1732554 Siemens 3RA2110-0BD15-1BB4 3RA21100BD151BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.06 kW 690 V Nominale stroo

Omschrijving

Consumentenaftakking zonder beveiliging, directe start AC 400 V, maat S00 0,14...0,20 A DC 24 V schroefaansluiting voor 60 mm verzamelsysteem (voldoet ook aan kaarttype 1) koppeling type 2, IQ = 150 kA 1S (contactor) directe startmotor SIRIUS 3RA21 voor het beschermen en starten van motoren.
De direct-starter 3RA21 is een geteste en in de fabriek voorgemonteerde combinatie van een stroomonderbreker 3RV2 en een schakelaar 3RT2 die al kant-en-klaar zijn aangesloten en mechanisch en elektrisch zijn verbonden. Ze zijn klimaattest, wereldwijd goedgekeurd (bijv. IEC en UL/CSA) en IE3/IE4 ready.
De verbruikeraftakkingen 3RA2 zijn met AC- en DC-bediening in de formaten S00, S0 en S2 met instelbereiken van 0,14 tot 65 A verkrijgbaar. Ze worden in schroef- en veeraansluittechniek voor montage op DIN-rails, schroefbevestiging en montage op 60mm-verzamelrails aangeboden. Bovendien biedt Siemens meer dan 40.000 andere geteste combinaties van afzonderlijke apparaten aan voor het beschermen, schakelen en starten van de meest uiteenlopende toepassingen tot 630 A.
Alle accessoires van de vermogensschakelaar 3RT2 en contactor 3RT2 zijn uniform voor alle formaten en kunnen ook voor de verbruikeraftakkingen worden gebruikt. Het optionele voedingssysteem Sirius 3RV29 (voor S00 en S0) vermindert de bedrading aanzienlijk.
De verbruikeraftakkingen 3RA21 nemen de plaats in van de beproefde 3RP15-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
