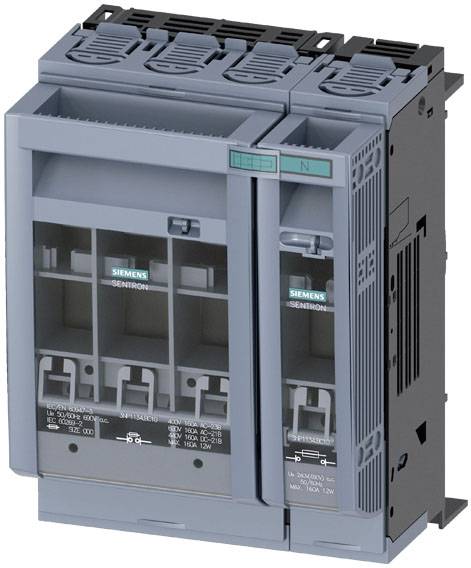

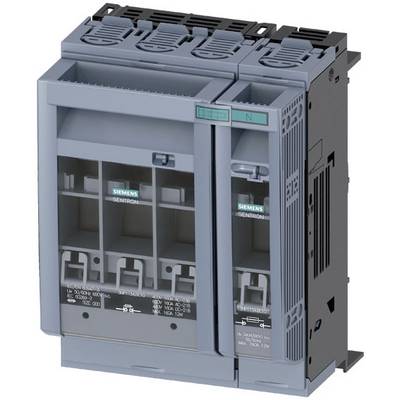

Siemens 3NP11341BC10 Lastscheidingsschakelaar voor zekering Afmeting zekering : 00 160 A 690 V/AC, 440 V/DC 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Lastscheidingsschakelaar voor zekering
Afmeting zekering
00
Aantal polen
4
Nominale stroom (afgerond)
160 A
Uitvoering
Afdekvlak 32/70 mm
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 144,62 / Stuk)
€ 144,62
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Uitvoering van de elektrische aansluiting / voor het hoofdstroomcircuit: Railaansluiting
- Soort aansluittechniek: Platte aansluiting
- Uitvoering van het bedieningselement: Dekselgreep
- Uitvoering van de verzamelrail: Verzamelraildikte 5 of 10 mm
- Aanhaalmoment / bij schroefaansluiting / minimaal: 10 Nm
- Aanhaalmoment / bij schroefaansluiting / maximaal: 12 Nm
- Type apparaat: Voor verzamelrailsysteem 8US 60 mm
- Afmetingen scheidingslip: 00 en 000
- Wijze van bevestiging: busbar
- Geschikt voor gebruik / lastscheidingsschakelaar: Ja
- Geschikt voor gebruik / veiligheidsschakelaar: Ja
- Geschikt voor gebruik / onderhouds-/reparatieschakelaar: Ja
- Inbouwpositie: horizontaal en verticaal
- Mechanische levensduur (schakelcycli) / typisch: 2000
- Positie / van het bedieningselement: Voor
- Productuitrusting / vergrendeling: Ja
- Producteigenschap / verzegelbaar: Ja
- Uitbreiding van het product / hulpschakelaar: Ja
- Uitbreiding van het product / optioneel / afsluitbaarheid: Ja
- Uitbreiding van het product / optioneel / bewaking van de zekering: Ja
- Uitbreiding van het product / optioneel / fasestoringsbewaking: Ja
- Uitbreiding van het product / optioneel / overspanningsbeveiliging: Ja
- Veiligheidsklasse IP IP40
- Beschermingsklasse IP / bij gesloten schakelaar / met afdekking of kabelschoenafdekking: IP40
- Beschermingsklasse IP / bij gesloten schakelaar / zonder afdekking of kabelschoenafdekking: IP30
- Beschermingsklasse IP / open: IP20
- Bestand tegen spanningspieken tot 8 kV
- Omgevingstemperatuur / tijdens bedrijf / minimaal: -25 °C
- Omgevingstemperatuur / tijdens bedrijf / maximaal: 55 °C.
- Vermogensverlies / maximaal: 56 W.
- Verontreinigingsgraad: 3
- Isolatiespanning: 690 V
- Hartafstand rail: 60 mm
- Breedte van de stroomverzamelrail / minimaal: 12 mm
- Breedte van de stroomverzamelrail / maximaal: 30 mm
- Afsluitbare kabeldoorsnede / voor hoofdcontacten / meerdraads / minimaal: 2,5 mmm
- Afsluitbare kabeldoorsnede / voor hoofdcontacten / meerdraads / maximaal: 95 mmm
- Afsluitbare kabeldoorsnede / voor hoofdcontacten / eendraads of meerdraads / minimaal: 2,5 mmm
- Afsluitbare kabeldoorsnede / voor hoofdcontacten / eendraads of meerdraads / maximaal: 95 mmm
- Soort aansluitbare kabeldiameters / de gelameerde geleider / maximaal: 24 x 12 mm
- Uitvoering
Afdekvlak 32/70 mm
- Soortnaam
Lastscheidingsschakelaar voor zekering
- Afmeting zekering
00
- Aantal polen
4
- Conform RoHS
Ja

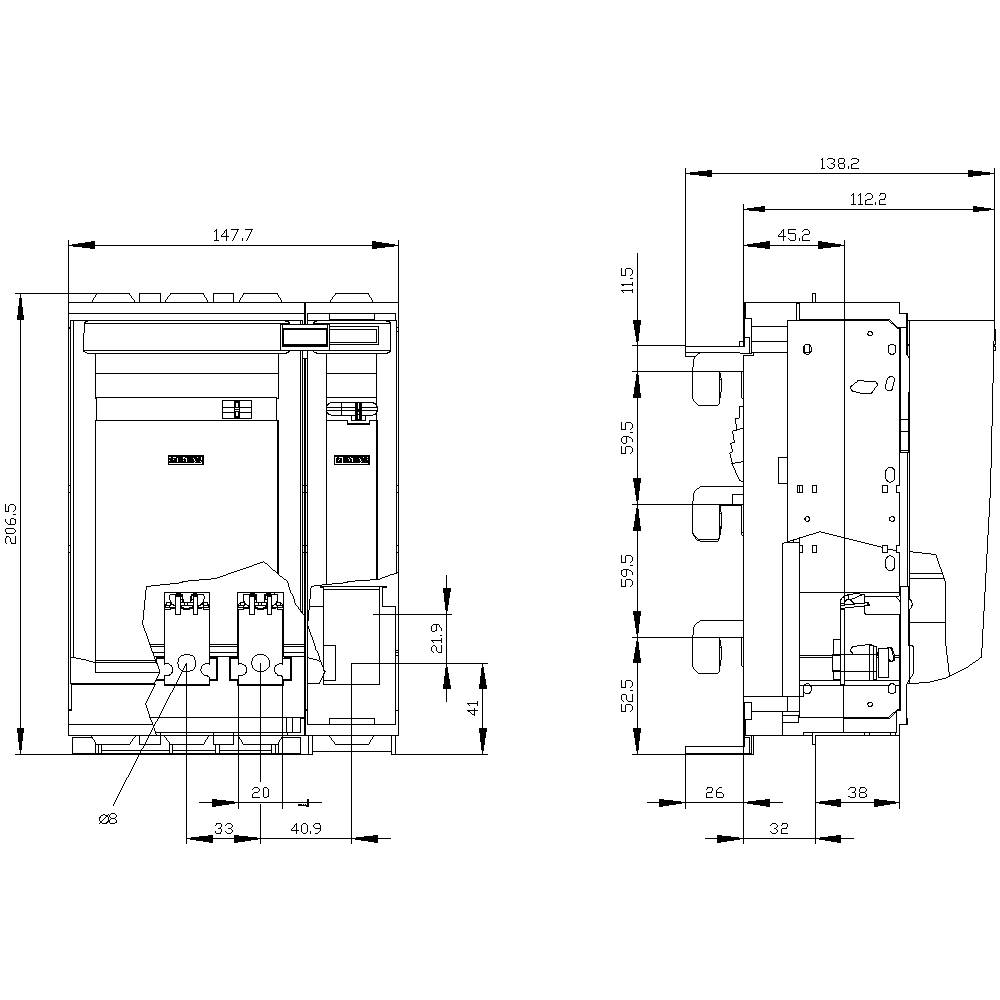

- Afm.
(b x h x d) 147.6 x 237.3 x 137.5 mm
- Inhoud
1 stuk(s)
- Nominale stroom
160 A
- Nominale stroom (afgerond)
160 A
- Nominale spanning
690 V/AC
440 V/DC
- Breedte
147.6 mm
- Hoogte
237.3 mm
- Diepte
137.5 mm
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2864066 Siemens 3NP11341BC10 Lastscheidingsschakelaar voor zekering Afmeting zekering : 00 160 A 690 V/AC, 440 V/DC 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2864066 Siemens 3NP11341BC10 Lastscheidingsschakelaar voor zekering Afmeting zekering : 00 160 A 690 V/AC, 440 V/DC 1 stuk(s)
Omschrijving
SENTRON, zekeringlastscheidingsschakelaar 3NP1, 4-polig, NH00, 160 A, voor verzamelrailsysteem 8US 60 mm, platte aansluiting, afdekvlak 32/70 mm
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
