Siemens 3NP11311CA20 Lastscheidingsschakelaar voor zekering Afmeting zekering : 00 160 A 240 V/AC, 120 V/DC 1 stuk(s) kopen ? Conrad Electronic

Siemens 3NP11311CA20 Lastscheidingsschakelaar voor zekering Afmeting zekering : 00 160 A 240 V/AC, 120 V/DC 1 stuk(s)-0

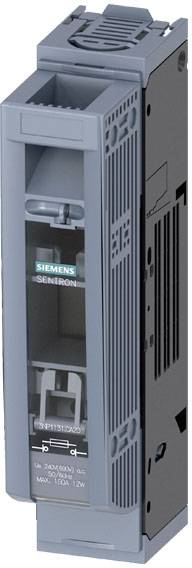

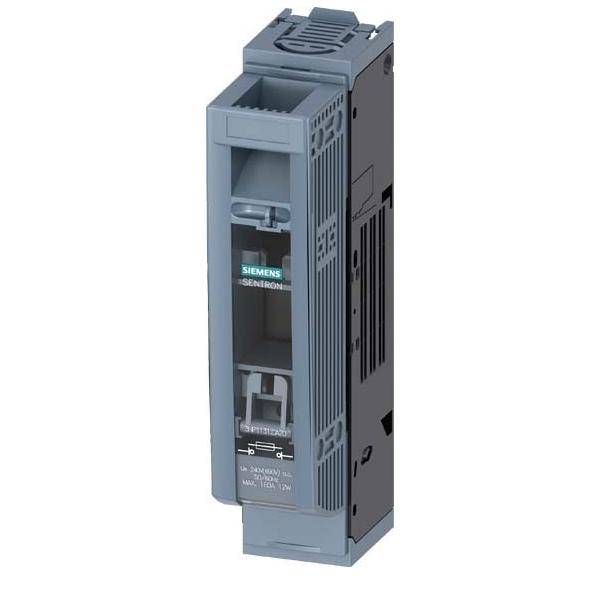

Smal, grijs elektronisch apparaat van het merk Siemens, vermoedelijk een module of onderdeel van een groter systeem, met zichtbare aansluitingen.

Schema van een elektrische veldlijn met een negatieve lading '-Q' linksboven, een gemarkeerde lijn '1', een centrale weerstand 'a', en een lijn '2' onderaan.

'Technische tekening van een automaat. Voor-, zij- en achteraanzicht met afmetingen in millimeters.'

1/4

Soortnaam

Lastscheidingsschakelaar voor zekering

Afmeting zekering

Aantal polen

Nominale stroom (afgerond)

160 A

Uitvoering

Afdekvlak 45 mm

Datasheet (PDF)

Niet beschikbaar

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Totaal (€ 36,36 / Stuk)

€ 36,36

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Uitvoering van de elektrische aansluiting / voor het hoofdstroomcircuit: Frameklem
Uitvoering van het bedieningselement: Dekselgreep
Aanhaalmoment / bij schroefaansluiting / minimaal: 10 Nm
Aanhaalmoment / bij schroefaansluiting / maximaal: 10 Nm
Type apparaat: Voor opbouw en inbouw op montageplaat
Afmetingen scheidingslip: 00 en 000
Bevestigingswijze: montageplaat
Geschikt voor gebruik / lastscheidingsschakelaar: Ja
Geschikt voor gebruik / veiligheidsschakelaar: Ja
Geschikt voor gebruik / onderhouds-/reparatieschakelaar: Ja
Inbouwpositie: horizontaal en verticaal
Mechanische levensduur (schakelcycli) / typisch: 2000
Positie / van het bedieningselement: Voor
Productuitrusting / vergrendeling: Ja
Producteigenschap / verzegelbaar: Ja
Uitbreiding van het product / hulpschakelaar: Ja
Uitbreiding van het product / optioneel / afsluitbaarheid: Ja
Uitbreiding van het product / optioneel / bewaking van de zekering: Ja
Uitbreiding van het product / optioneel / fasestoringsbewaking: Ja
Uitbreiding van het product / optioneel / overspanningsbeveiliging: Ja
Veiligheidsklasse IP IP40
Beschermingsklasse IP / bij gesloten schakelaar / met afdekking of kabelschoenafdekking: IP40
Beschermingsklasse IP / bij gesloten schakelaar / zonder afdekking of kabelschoenafdekking: IP30
Beschermingsklasse IP / open: IP20
Bestand tegen spanningspieken tot 8 kV
Omgevingstemperatuur / tijdens bedrijf / minimaal: -25 °C
Omgevingstemperatuur / tijdens bedrijf / maximaal: 55 °C.
Vermogensverlies / maximaal: 17 W.
Verontreinigingsgraad: 3
Isolatiespanning: 690 V
Afsluitbare kabeldoorsnede / voor hoofdcontacten / meerdraads / minimaal: 6 mmm
Afsluitbare kabeldoorsnede / voor hoofdcontacten / meerdraads / maximaal: 70 mmm
Afsluitbare kabeldoorsnede / voor hoofdcontacten / eendraads of meerdraads / minimaal: 6 mmm
Afsluitbare kabeldoorsnede / voor hoofdcontacten / eendraads of meerdraads / maximaal: 70 mmm/m
Afsluitbare kabeldoorsnede / voor hoofdcontacten / fijndradig / met adereindbewerking / minimaal: 6 mmm
Afsluitbare kabeldoorsnede / voor hoofdcontacten / fijndradig / met adereindbewerking / maximaal: 50 mmm/m
Soort aansluitbare kabeldiameters / de gelameerde geleider / maximaal: 9 x 12 mm

Uitvoering: Afdekvlak 45 mm

Soortnaam: Lastscheidingsschakelaar voor zekering

Afmeting zekering: 00

Aantal polen: 1

Conform RoHS: Ja

Afm.: (b x h x d) 41.8 x 202 x 86.5 mm

Inhoud: 1 stuk(s)

Nominale stroom: 160 A

Nominale stroom (afgerond): 160 A

Nominale spanning: 240 V/AC
120 V/DC

Breedte: 41.8 mm

Hoogte: 202 mm

Diepte: 86.5 mm

: Other

: 160 A

: 1

: 80 kA

: IP40

: NH000, NH00

: FALSE

: Frame clamp

: FALSE

: Cover grip

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: 240 V

: FALSE

: FALSE

: Front side

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2864060 Siemens 3NP11311CA20 Lastscheidingsschakelaar voor zekering Afmeting zekering : 00 160 A 240 V/AC, 120 V/DC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2864060 Siemens 3NP11311CA20 Lastscheidingsschakelaar voor zekering Afmeting zekering : 00 160 A 240 V/AC, 120 V/DC 1 stuk(s)

Omschrijving

SENTRON, zekeringlastscheidingsschakelaar 3NP1, 1-polig, NH00, 160 A, voor opbouw en inbouw op montageplaat, frameklem, afdekvlak 45 mm

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
