Siemens 3NP11231BB23 Lastscheidingsschakelaar voor zekering Geschikt voor Zekeringsgrootte 000-4 Afmeting zekering : 000 kopen ? Conrad Electronic

De frequentieomvormer beschikt over een bedieningspaneel met display en toetsen. Hij is ontworpen voor de besturing van elektrische aandrijvingen.

Afbeelding vergelijkbaar

Bedradingsschema toont EFM20 met 24 pinnen. Hoofdlijnen verbinden pins 2, 4, 6 met -EFM, en pins 12, 14, 22 met EFM20.

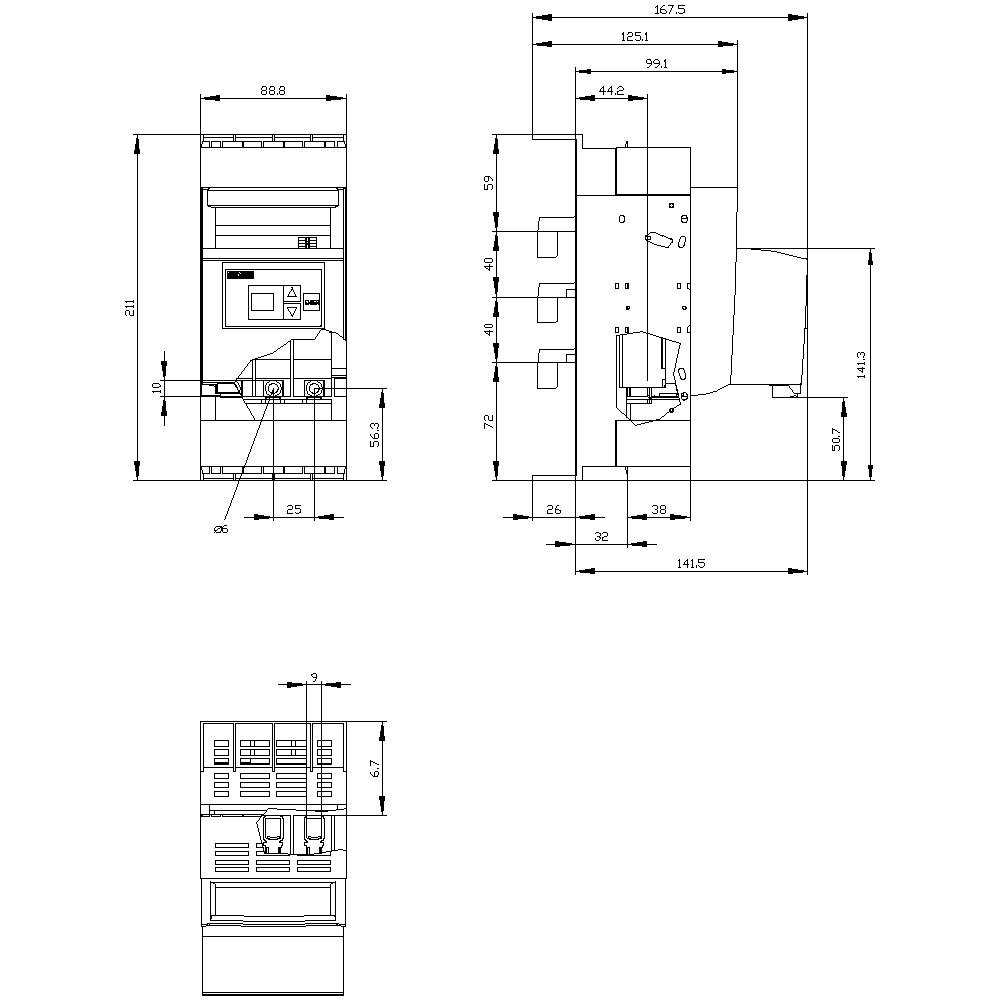

Technische tekening van een schakelpaneelmodule met gedetailleerde afmetingen in millimeters, bestaande uit voor- en zijaanzicht.

1/3

Afbeelding vergelijkbaar

Soortnaam

Lastscheidingsschakelaar voor zekering

Afmeting zekering

000

Aantal polen

Nominale stroom (afgerond)

160 A

Uitvoering

Afdek niveau 32/70 mm

Datasheet (PDF)

Leverbaar di. 6 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 288,43 / Stuk)

€ 288,43

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Beschermingsklasse: IP20, IP30, IP40
Bestand tegen spanningspieken tot 8 kV
Omgevingstemperatuur: -25 °C - +55 °C
Isolatiespanning: 1000 V
Mechanische levensduur: 2000
Bevestiging: verzamelrail
Uitvoering van de elektrische aansluiting: frameklem
Vermogensverlies: 42 W

Uitvoering: Afdek niveau 32/70 mm

Soortnaam: Lastscheidingsschakelaar voor zekering

Afmeting zekering: 000

Aantal polen: 3

Conform RoHS: Ja

Afm.: (b x h x d) 88.8 x 211.4 x 143.9 mm

Inhoud: 1 stuk(s)

Nominale stroom: 160 A

Nominale stroom (afgerond): 160 A

Nominale spanning: 690 V/AC

Geschikt voor: Zekeringsgrootte 000-4

Breedte: 88.8 mm

Hoogte: 211.4 mm

Diepte: 143.9 mm

: Other

: 125 A

: 3

: 80 kA

: IP40

: NH000

: FALSE

: Frame clamp

: FALSE

: Cover grip

: FALSE

: TRUE

: FALSE

: FALSE

: TRUE

: 690 V

: TRUE

: FALSE

: Front side

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1741202 Siemens 3NP11231BB23 Lastscheidingsschakelaar voor zekering Geschikt voor Zekeringsgrootte 000-4 Afmeting zekering : 000

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1741202 Siemens 3NP11231BB23 Lastscheidingsschakelaar voor zekering Geschikt voor Zekeringsgrootte 000-4 Afmeting zekering : 000

Omschrijving

SENTRON, zekeringlastscheider 3NP1, 3-polig, NH000, 160 A, voor busbarsysteem 8US 40 mm, aansluitklem, zekeringsbewaking: elektromechanisch EFM20, afdekvlak 32/70 mm Zekeringlastscheider 3NP tot 630 A met verbeterde bescherming van personen en installaties en comfortabele aansluittechniek. De zekeringlastscheidingsschakelaars beschermen installaties in de industrie of infrastructuur tegen overbelasting en kortsluiting en zijn geschikt voor interprofessioneel gebruik. De standaard grijp- en aanraakbeveiliging van de nieuwe Sentron 3NP1 serie voorkomt dat de gebruiker onderdelen onder spanning aanraakt bij het installeren van railsystemen, zelfs bij toegang aan de achterkant, en de grote kijkvensters maken het de gebruiker gemakkelijk om de gebruikte zekeringen te herkennen. De Siemens busbarsystemen 3NP onderscheiden zich vooral door: 1) Zeer flexibel door modulaire opbouw en doorlopende accessoires. 2) Geschikt voor vloerbevestiging, DIN-rail en Siemens verzamelrailsysteem 8US 3) Elektronische veiligheidsbewakingsfunctie incl. netbewaking. 4) Vijf maten van 100 A tot 630 A tot beschermingsklasse IP40. 5) Snelle en veilige ombouw voor kabeluitgang boven/onder. 6) Flexibele schakelmomenten van de hulpschakelaar mogelijk (gelijktijdig of voorijlend). 7) Mogelijkheid om af te sluiten en te verzegelen.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
