Lastscheidingsschakelaar 3-polig 630 A 8x NO, 8x NC 690 V/AC Siemens 3KF53634LF11 kopen ? Conrad Electronic

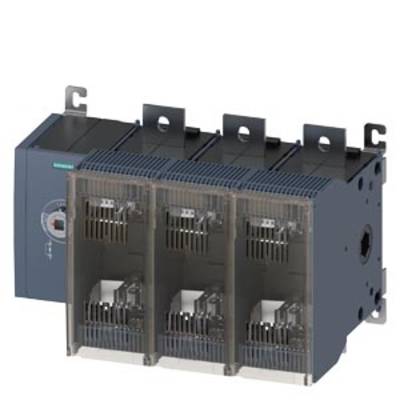

Een schakelkast met verschillende transparante behuizingen die elektrische componenten bevatten. Links is een besturingsapparaat zichtbaar.

Afbeelding vergelijkbaar

Schakelschema voor een driefasige zekeringschakeling met drie parallelle zekeringen, gekenmerkt door nummers 1 tot 6.

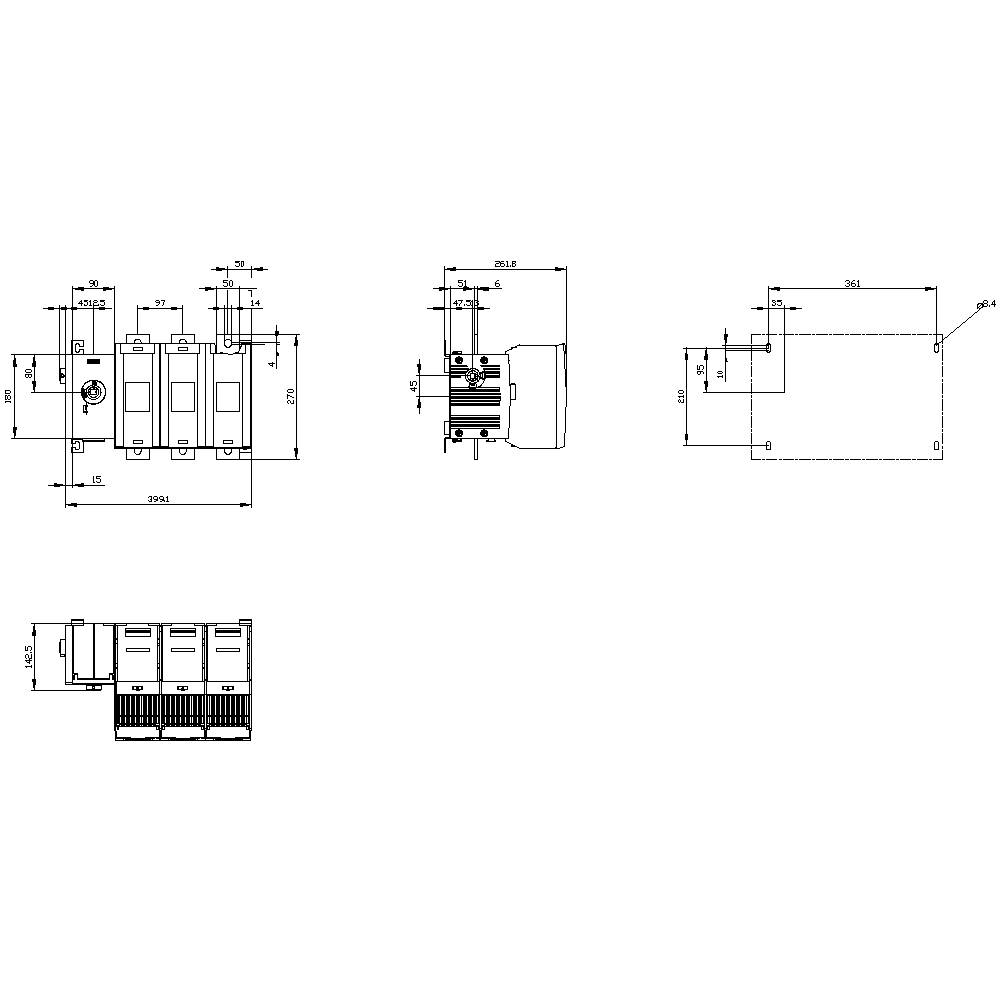

Technische tekening toont de voor- en zijaanzicht van een elektrische schakelaar met nauwkeurige afmetingen in millimeters.

1/3

Afbeelding vergelijkbaar

Soortnaam

Lastscheidingsschakelaar

Nominale spanning

690 V/AC

Aantal polen

Nominale stroom (afgerond)

630 A

Contactsoort

8x NO

8x NC

Datasheet (PDF)

Leverbaar vr. 17 jul.

Verkoop en verzending:

Conrad Electronic Algemene voorwaarden

Aantal

Stuk(s)

Totaal (€ 1.004,13 / Stuk)

€ 1.061,98

-5 %

€ 1.004,13

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Beschermingsklasse: IP20
Isolatiespanning: 1000 V
Omgevingstemperatuur: -25 tot +70 °C
Bestand tegen spanningspieken tot 12 kV
Mechanische levensduur: 6000
Elektrische levensduur: 1500
Bevestigingswijze: vloermontage;
Uitvoering van de elektrische aansluiting: pin
Maat van de lastscheidingsschakelaar: 5
Vermogensverlies: 264 W

Soortnaam: Lastscheidingsschakelaar

: 8x NO
8x NC

Voedingsspanning: 690 V/AC

Nominale spanning: 690 V/AC

Aantal polen: 3

Afm.: (b x h x d) 414 x 270 x 262 mm

Nominale stroom: 630 A

Nominale stroom (afgerond): 630 A

Uitvoering: Lastscheidingsschakelaar met zekeringen 3KF

Breedte: 414 mm

Hoogte: 270 mm

Diepte: 262 mm

: Other

: 630 A

: 3

: 100 kA

: IP00

: NH2, NH3

: FALSE

: Flat plug-in connection

: TRUE

: Other

: TRUE

: TRUE

: 355 kW

: 22 kA

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Left

Documenten en downloads

Datablad

Datablad 1732542 Lastscheidingsschakelaar 3-polig 630 A 8x NO, 8x NC 690 V/AC Siemens 3KF53634LF11

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1732542 Lastscheidingsschakelaar 3-polig 630 A 8x NO, 8x NC 690 V/AC Siemens 3KF53634LF11

Omschrijving

Lastscheidingsschakelaar met zekering 630 A, maat 5, 3-polig voor NH-zekering maat 2 en 3 bediening zijwand links basisapparaat zonder handgreep platte aansluiting lastscheider met zekeringen 3KF als hoofd-, noodstop- of reparatieschakelaar. Lastscheidingsschakelaar met zekeringen 3KF maken het mogelijk nominale stroom tussen 32 en 800 A in- en uit te schakelen, afhankelijk van de maat. Bovendien bieden ze een veiligheidsscheiding voor alle laagspanningscircuits. Lastscheidingsschakelaars met zekeringen 3KF zijn geoptimaliseerd voor veeleisende toepassingen waarbij NH-zekeringen worden gebruikt. 1) Variabel inzetbare lastscheidingsschakelaar met deurkoppeling of directe aandrijving in vijf maten. 2) Eenvoudig uitbreiden van de functies door overvloedige accessoires. 3) Betrouwbare bescherming tegen stroomongevallen door afsluitfunctie, aanraakbeveiliging en automatisch vergrendelde veiligheidsafdekking in ingeschakelde toestand. 4) Robuuste techniek met hoge kortsluitvastheid voor een hoge systeembeschikbaarheid. 5) Snelle montage op DIN-rails bij maten tot 80 A. 6) Efficiënte techniek door uitgebreide CAx-gegevens. 7) Veilige bescherming ook voor windturbines tot 690 V + 10%.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
