Siemens 3VA6440-8JQ31-2AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 160 - 400 A Schakelspanning (max. kopen ? Conrad Electronic

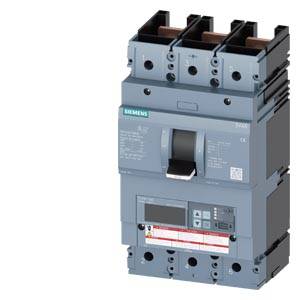

Een driepolige vermogensschakelaar van Siemens, model 3VA. Dient ter beveiliging van elektrische installaties tegen overbelasting en kortsluiting.

Afbeelding vergelijkbaar

Diagram van een elektrische schakeling met ETU560; toont contactpunten en leidingen. Labels L, S, I, G voor beschermingsfuncties.

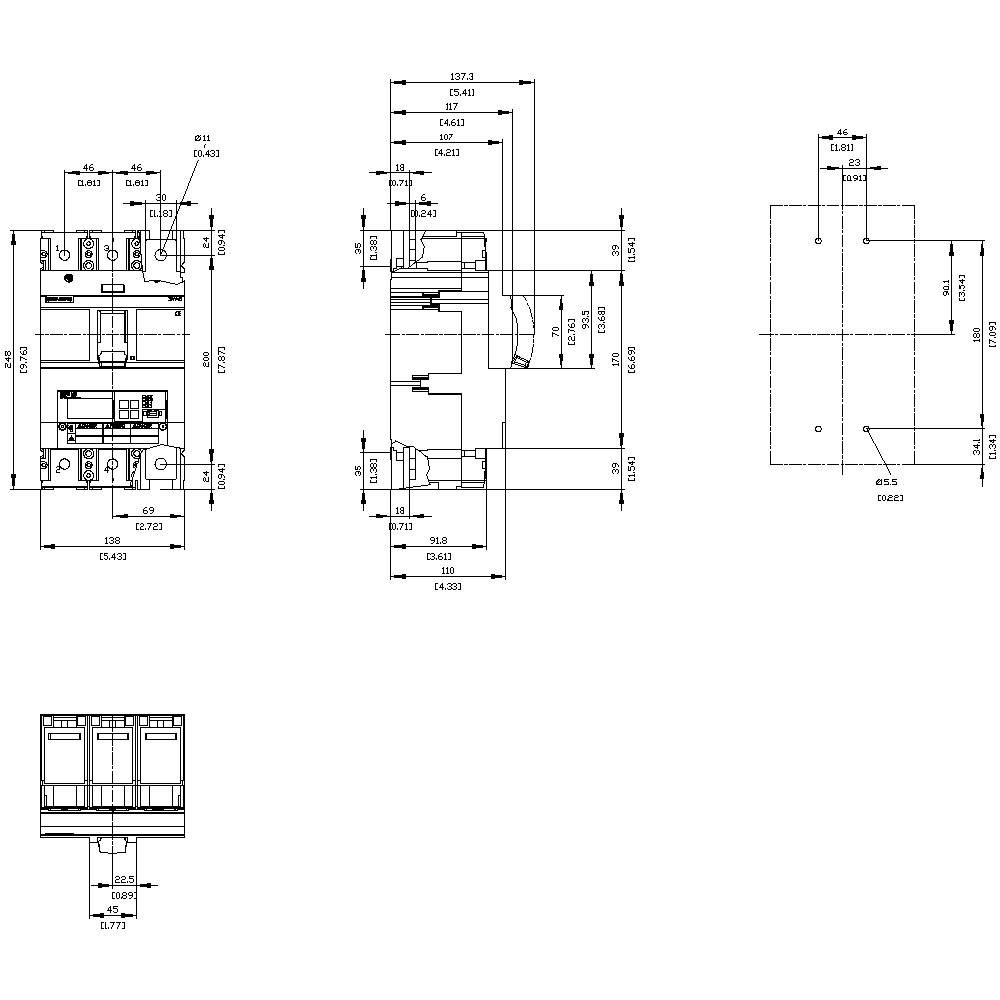

Technische tekening van een mechanisch onderdeel met gedetailleerde afmetingen en labels. Drie aanzichten van het onderdeel.

1/3

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

400 A

Type

3VA6440-8JQ31-2AA0

Instelbereik stroomsterkte (min.)

160 A

Instelbereik (stroomsterkte)

160 - 400 A

Datasheet (PDF)

Leverbaar vr. 30 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 3.685,12 / Stuk)

€ 3.685,12

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Uitvoering: Installatiebescherming
Vermogensverlies: 23.33 W
Gewicht: 5.3 kg
Mechanische levensduur: 15.000
Elektrische levensduur: 3000
Isolatiespanning: 600 V
Frequentie: 50/60 Hz

Soortnaam: Vermogensschakelaar

Type: 3VA6440-8JQ31-2AA0

Instelbereik stroomsterkte (min.): 160 A

Instelbereik stroomsterkte (max.): 400 A

Instelbereik (stroomsterkte): 160 - 400 A

Aantal polen: 3-polig

Schakelspanning (max.): 600 V/AC

Montagewijze: Vaste inbouw

Min. temperatuur: -25 °C

Max. temperatuur: +70 °C

Schakelvermogenklasse: L

Uitvoering overstroombeveiliging: ETU560

: IP40

Diepte: 110 mm

Breedte: 138 mm

Hoogte: 248 mm

Afm.: (b x h x d) 138 x 248 x 110 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 0

: 0

: 400 A

: 3

: 0

: 70 W

: IP40

: Other

: FALSE

: Other

: Rocker lever

: 150 kA

: TRUE

: TRUE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Instelbereik stroomsterkte (max.)

Soortnaam

Instelbereik stroomsterkte (min.)

Siemens 3VA1010-4ED46-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm

Artikelnummer:1736957

100 A

Vermogensschakelaar

100 A

Siemens 3RA6890-0BA Adapter voor vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 25 A (max) Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 26 x 23 mm

Artikelnummer:1737263

25 A

Adapter voor vermogensschakelaar

Siemens 3VA1010-3ED36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1737507

100 A

Vermogensschakelaar

100 A

Siemens 3VA1010-3ED42-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm

Artikelnummer:1737605

100 A

Vermogensschakelaar

100 A

Siemens 3VA1010-3ED46-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm

Artikelnummer:1737861

100 A

Vermogensschakelaar

100 A

Siemens 3VA1010-4ED32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1737862

100 A

Vermogensschakelaar

100 A

Siemens 3VA1010-4ED36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1737881

100 A

Vermogensschakelaar

100 A

Siemens 3VA1010-4ED42-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm

Artikelnummer:1737920

100 A

Vermogensschakelaar

100 A

Siemens 3VA1020-2ED32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 20 - 20 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1737935

20 A

Vermogensschakelaar

20 A

Siemens 3VA1020-2ED36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 20 - 20 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1739826

20 A

Vermogensschakelaar

20 A

Documenten en downloads

Datablad

Datablad 1729007 Siemens 3VA6440-8JQ31-2AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 160 - 400 A Schakelspanning (max.

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1729007 Siemens 3VA6440-8JQ31-2AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 160 - 400 A Schakelspanning (max.

Omschrijving

Stroomonderbreker 3VA6 UL frame 600 100 schakelvermogensklasse L 150kA @ 480V 3-polig, installatiebeveiliging ETU560, LSIG, in=400A overbelastingsbeveiliging, 100 5% rated IR=160A...400A kortsluitbeveiliging ISD=0,2..10x in, II=1,5..12x in N-ladderbeveiliging optioneel met externe stroomomvormer, tot 160% aardbeveiliging ISD=0,6..10x in, zonder zekering, 0,05. De compacte vermogensschakelaars 3VA UL van Siemens zijn een belangrijk onderdeel van Sentron beveiligingscomponenten voor industriële toepassingen en voor toepassingen in de infrastructuur en bieden een effectieve installatie- en starterbescherming door veilige uitschakeling in geval van overbelasting en kortsluiting. Bovendien verlegt de 3VA UL de grenzen qua flexibiliteit en verscheidenheid aan modulaire accessoires. De 100% rated versies van de 3VA6 compacte stroomonderbreker kunnen permanent worden gebruikt met 100% van de opgegeven nominale stroom. Zij zijn hiervoor speciaal getest en gecertificeerd. De compacte vermogensschakelaar 3VA UL biedt bovendien de beste voorwaarden voor wereldwijd uitgevoerde machines en installatiebouwers. Naast de IEC-standaard voldoen de beide series 3VA5 en 3VA6 ook aan de UL-standaard. Alle functies kunnen dus wereldwijd bij installaties worden ingezet en gebruikt. Deze variant van de compacte vermogensschakelaar 3VA onderscheidt zich vooral door: 1) Compacte vormgeving. 2) Beschikbaar als variant voor installatiebeveiliging. 3) 100% rated Breaker. 4) Beschikbaar als 3- en 4-polige uitvoering. 5) 4 schakelvermogensklassen van 35 kA - 150 kA bij 480 V. 6) Afhankelijk van de grootte van de constructie: Nominale stroom 40 A ... 400 A. 7. Montagemogelijkheden: vaste inbouw, insteektechniek, inschuiftechniek. 8) De serie beschikt over een elektronische overstroomontspanner. 9) Beschikt over een geïntegreerd display voor de weergave van de meetwaarden. 10de Optionele communicatie-aansluitingsvia Modbus TCP, Modbus RTU, PROFINET en PROFIBUS. 11) Modulaire en eenvoudig te monteren interne accessoires met vele functies.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.

Omschrijving

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
