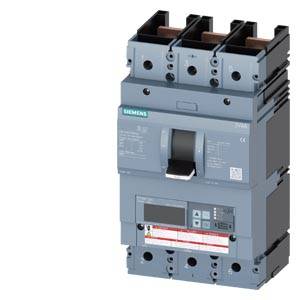

Siemens 3VA6325-8JQ31-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 250 A Schakelspanning (max. kopen ? Conrad Electronic

Afbeelding vergelijkbaar

Principeschema van een beschermingsrelais met aanduidingen: L, S, I, G op ETU560-paneel. Aansluitingen naar aansluitklemmen en stuurleidingen zijn weergegeven.

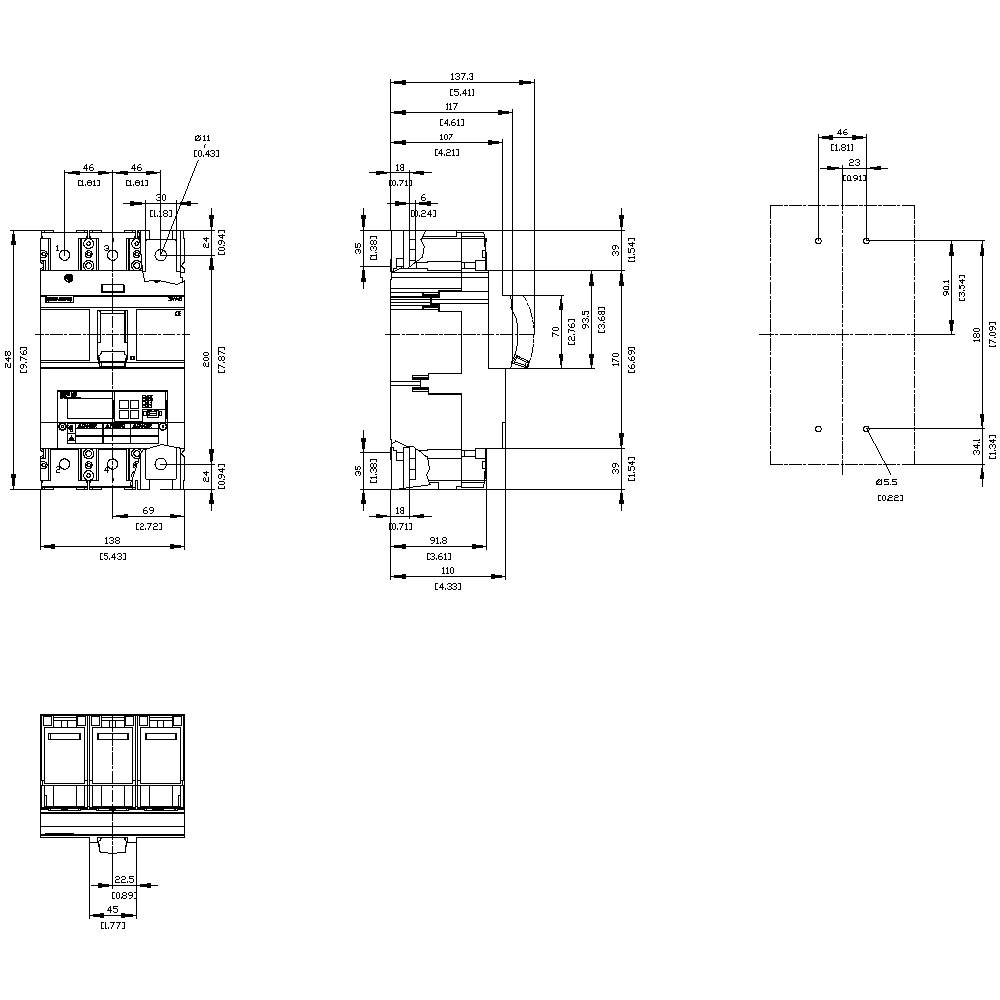

Technische tekening van een elektrisch onderdeel met maatvoering in millimeters. Toont vooraanzicht, zijaanzicht en bovenaanzicht.

1/3

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

250 A

Type

3VA6325-8JQ31-0AA0

Instelbereik stroomsterkte (min.)

100 A

Instelbereik (stroomsterkte)

100 - 250 A

Datasheet (PDF)

Leverbaar di. 27 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 2.657,02 / Stuk)

€ 2.657,02

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Uitvoering: Installatiebescherming
Vermogensverlies: 9.1 W
Gewicht: 5.3 kg
Mechanische levensduur: 15.000
Elektrische levensduur: 6000
Isolatiespanning: 600 V
Frequentie: 50/60 Hz

Soortnaam: Vermogensschakelaar

Type: 3VA6325-8JQ31-0AA0

Instelbereik stroomsterkte (min.): 100 A

Instelbereik stroomsterkte (max.): 250 A

Instelbereik (stroomsterkte): 100 - 250 A

Aantal polen: 3-polig

Schakelspanning (max.): 600 V/AC

Montagewijze: Vaste inbouw

Min. temperatuur: -25 °C

Max. temperatuur: +70 °C

Schakelvermogenklasse: L

Uitvoering overstroombeveiliging: ETU560

: IP40

Diepte: 110 mm

Breedte: 138 mm

Hoogte: 248 mm

Afm.: (b x h x d) 138 x 248 x 110 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 0

: 0

: 250 A

: 3

: 100-250 A

: 0

: 600-600 V

: 27 W

: IP40

: Other

: FALSE

: Other

: Rocker lever

: 150 kA

: 150-2500 A

: 375-3000 A

: TRUE

: TRUE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Instelbereik stroomsterkte (max.)

Instelbereik stroomsterkte (min.)

Siemens 3VA1125-5EF42-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 18 - 25 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm

Artikelnummer:1722589

25 A

18 A

Siemens 3VA1125-5EF46-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 18 - 25 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm

Artikelnummer:1722590

25 A

18 A

Siemens 3VA1125-5GD42-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 25 - 25 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm

Artikelnummer:1722591

25 A

Siemens 3VA1125-5GD46-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 25 - 25 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm

Artikelnummer:1722592

25 A

Siemens 3VA1125-5GF42-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 18 - 25 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm

Artikelnummer:1722593

25 A

18 A

Siemens 3VA1125-5GF46-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 18 - 25 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm

Artikelnummer:1722594

25 A

18 A

Siemens 3VA1125-6ED32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 25 - 25 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1722595

25 A

Siemens 3VA1125-6ED36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 25 - 25 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1722596

25 A

Siemens 3VA1125-6ED42-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 25 - 25 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm

Artikelnummer:1722597

25 A

Siemens 3VA1125-6EE36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 18 - 25 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1722598

25 A

18 A

Documenten en downloads

Datablad

Datablad 1727168 Siemens 3VA6325-8JQ31-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 250 A Schakelspanning (max.

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1727168 Siemens 3VA6325-8JQ31-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 250 A Schakelspanning (max.

Omschrijving

Vermogensschakelaar 3VA6 UL frame 250 schakelvermogensklasse L 150 kA @ 480 V 3-polig, installatiebeveiliging ETU560, LSIG, In = 250 A overbelastingsbeveiliging Ir = 100 A - 250 A kortsluitbeveiliging Isd = 0,6 - 10 x In, Ii = 1,5 - 10 x In N-geleiderbeveiliging optioneel met externe stroomomvormer, tot 160% aardlekbeveiliging Ig = 0,2 - 1 x In, tg = 0,05 - 0,8 s zonder aansluiting compacte vermogensschakelaar 3VA6 met ETU 5-serie voor installatiebeveiliging, UL-goedkeuring. De compacte vermogensschakelaars 3VA UL van Siemens zijn een belangrijk onderdeel van Sentron beveiligingscomponenten voor industriële toepassingen en voor toepassingen in de infrastructuur en bieden een effectieve installatie- en starterbescherming door veilige uitschakeling in geval van overbelasting en kortsluiting. Bovendien verlegt de 3VA de grenzen qua flexibiliteit en verscheidenheid aan modulaire accessoires. De compacte vermogensschakelaar 3VA UL biedt bovendien de beste voorwaarden voor wereldwijd uitgevoerde machines en installatiebouwers. Naast de IEC-standaard voldoen de beide series 3VA5 en 3VA6 ook aan de UL-standaard. Alle functies kunnen dus wereldwijd bij installaties worden ingezet en gebruikt. Deze variant van de compacte vermogensschakelaar 3VA onderscheidt zich vooral door: 1) Compacte vormgeving. 2) Beschikbaar als variant voor installatiebeveiliging. 3) Beschikbaar als 3- en 4-polige uitvoering. 4) 4 schakelvermogensklassen van 35 kA - 150 kA bij 480 V. 5) Afhankelijk van de grootte van de constructie: Nominale stroom 40 A ... 600 A. 6. Montagemogelijkheden: vaste inbouw, insteektechniek, inschuiftechniek. 7) De serie beschikt over een elektronische overstroomontspanner. 8) Beschikt over een geïntegreerd display voor de weergave van de meetwaarden. 9) Optionele communicatieverbinding via Modbus TCP, Modbus RTU, Profinet en Profibus. 10de Modulaire en eenvoudig te monteren interne accessoires met vele functies.
