Siemens 3VA6325-5JT41-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 250 A Schakelspanning (max. kopen ? Conrad Electronic

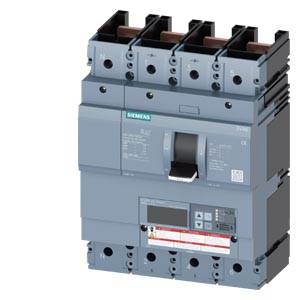

Elektrische vermogensschakelaar in een grijs behuizing, gebruikt voor het beveiligen van elektrische circuits in elektrische netwerken.

Afbeelding vergelijkbaar

Schakelschema van een beschermingsschakelaar met test- en meetblokken. Toont functies en aansluitdetails. Labeling: ETU556, L, S, I, N, G-ALARM.

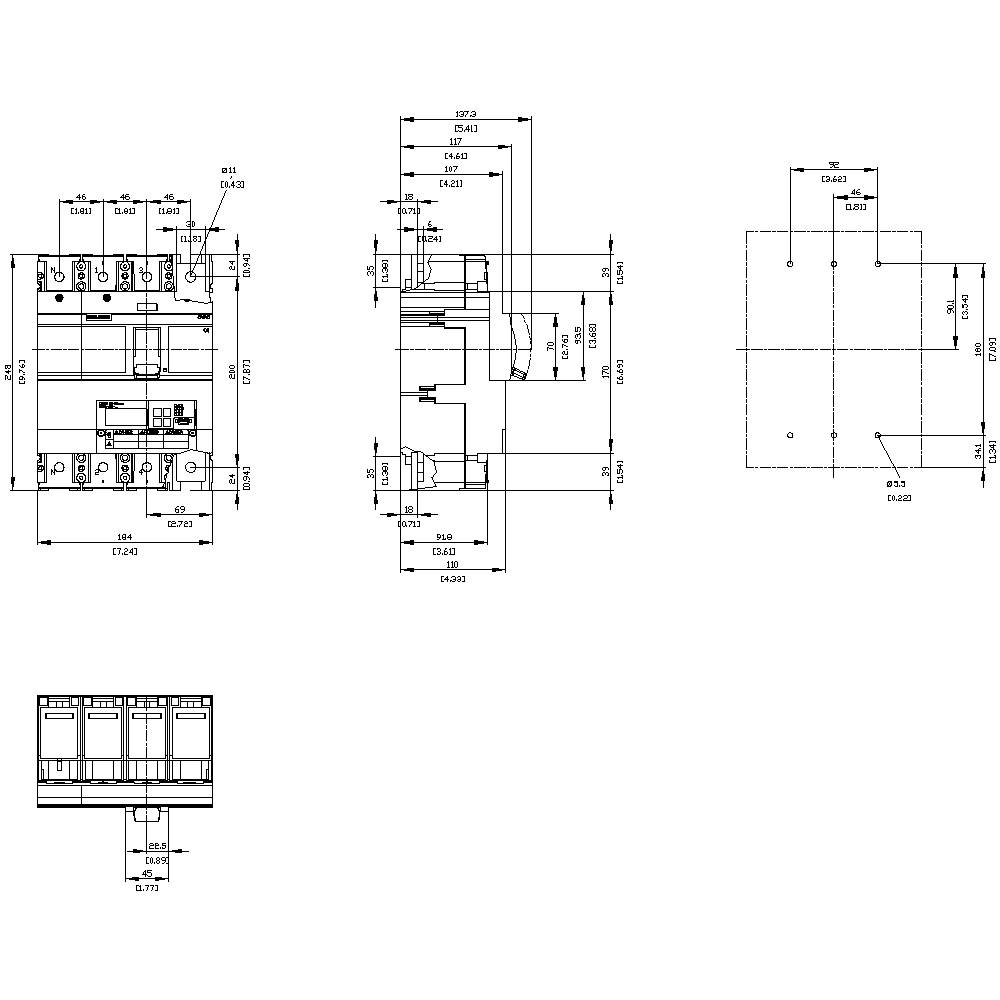

Technische tekening van een multipolaire schakelaar met afmetingen in millimeters, perspectivische en frontale aanzichten, gedetailleerde maten.

1/3

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

250 A

Type

3VA6325-5JT41-0AA0

Instelbereik stroomsterkte (min.)

100 A

Instelbereik (stroomsterkte)

100 - 250 A

Datasheet (PDF)

Leverbaar vr. 28 aug.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 2.255,37 / Stuk)

€ 2.255,37

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Stroomonderbreker 3VA6 UL frame 400 schakelvermogensklasse M 35kA @ 480V 4-polig

Extra services en acties

Technische specificaties

Uitvoering: Installatiebescherming
Vermogensverlies: 9.1 W
Gewicht: 6.9 kg
Mechanische levensduur: 15.000
Elektrische levensduur: 6000
Isolatiespanning: 600 V
Frequentie: 50/60 Hz

Soortnaam: Vermogensschakelaar

Type: 3VA6325-5JT41-0AA0

Instelbereik stroomsterkte (min.): 100 A

Instelbereik stroomsterkte (max.): 250 A

Instelbereik (stroomsterkte): 100 - 250 A

Aantal polen: 4-polig

Schakelspanning (max.): 600 V/AC

Montagewijze: Vaste inbouw

Min. temperatuur: -25 °C

Max. temperatuur: +70 °C

Schakelvermogenklasse: M

Uitvoering overstroombeveiliging: ETU556

: IP40

Diepte: 110 mm

Breedte: 184 mm

Hoogte: 248 mm

Afm.: (b x h x d) 184 x 248 x 110 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 0

: 0

: 250 A

: 4

: 0

: 27 W

: IP40

: Other

: FALSE

: Other

: Rocker lever

: 55 kA

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Instelbereik stroomsterkte (max.)

Soortnaam

Instelbereik stroomsterkte (min.)

Siemens 3VA1010-4ED46-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm

Artikelnummer:1736957

100 A

Vermogensschakelaar

100 A

Siemens 3RA6890-0BA Adapter voor vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 25 A (max) Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 26 x 23 mm

Artikelnummer:1737263

25 A

Adapter voor vermogensschakelaar

Siemens 3VA1010-3ED36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1737507

100 A

Vermogensschakelaar

100 A

Siemens 3VA1010-3ED42-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm

Artikelnummer:1737605

100 A

Vermogensschakelaar

100 A

Siemens 3VA1010-3ED46-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm

Artikelnummer:1737861

100 A

Vermogensschakelaar

100 A

Siemens 3VA1010-4ED32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1737862

100 A

Vermogensschakelaar

100 A

Siemens 3VA1010-4ED36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1737881

100 A

Vermogensschakelaar

100 A

Siemens 3VA1010-4ED42-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 101.6 x 130 x 70 mm

Artikelnummer:1737920

100 A

Vermogensschakelaar

100 A

Siemens 3VA1020-2ED32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 20 - 20 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1737935

20 A

Vermogensschakelaar

20 A

Siemens 3VA1020-2ED36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 20 - 20 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1739826

20 A

Vermogensschakelaar

20 A

Documenten en downloads

Datablad

Datablad 1729126 Siemens 3VA6325-5JT41-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 250 A Schakelspanning (max.

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1729126 Siemens 3VA6325-5JT41-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 - 250 A Schakelspanning (max.

Omschrijving

Vermogensschakelaar 3VA6 UL frame 400 schakelvermogensklasse M 35 kA @ 480 V 4-polig, installatiebeveiliging ETU556, LSI, In = 250 A overbelastingsbeveiliging Ir = 100 A - 250 A kortsluitbeveiliging Isd = 0,6 - 10 x In, Ii = 1,5 - 12 x In N-geleiderbeveiliging instelbaar (OFF, tot 160%) aardlekalarm melding via EFB300 of COM zonder aansluiting compacte vermogensschakelaar 3VA6 met ETU 5-serie voor installatiebeveiliging, UL-goedkeuring. De compacte vermogensschakelaars 3VA UL van Siemens zijn een belangrijk onderdeel van Sentron beveiligingscomponenten voor industriële toepassingen en voor toepassingen in de infrastructuur en bieden een effectieve installatie- en starterbescherming door veilige uitschakeling in geval van overbelasting en kortsluiting. Bovendien verlegt de 3VA de grenzen qua flexibiliteit en verscheidenheid aan modulaire accessoires. De compacte vermogensschakelaar 3VA UL biedt bovendien de beste voorwaarden voor wereldwijd uitgevoerde machines en installatiebouwers. Naast de IEC-standaard voldoen de beide series 3VA5 en 3VA6 ook aan de UL-standaard. Alle functies kunnen dus wereldwijd bij installaties worden ingezet en gebruikt. Deze variant van de compacte vermogensschakelaar 3VA onderscheidt zich vooral door: 1) Compacte vormgeving. 2) Beschikbaar als variant voor installatiebeveiliging. 3) Beschikbaar als 3- en 4-polige uitvoering. 4) 4 schakelvermogensklassen van 35 kA - 150 kA bij 480 V. 5) Afhankelijk van de grootte van de constructie: Nominale stroom 40 A ... 600 A. 6. Montagemogelijkheden: vaste inbouw, insteektechniek, inschuiftechniek. 7) De serie beschikt over een elektronische overstroomontspanner. 8) Beschikt over een geïntegreerd display voor de weergave van de meetwaarden. 9) Optionele communicatieverbinding via Modbus TCP, Modbus RTU, Profinet en Profibus. 10de Modulaire en eenvoudig te monteren interne accessoires met vele functies.
