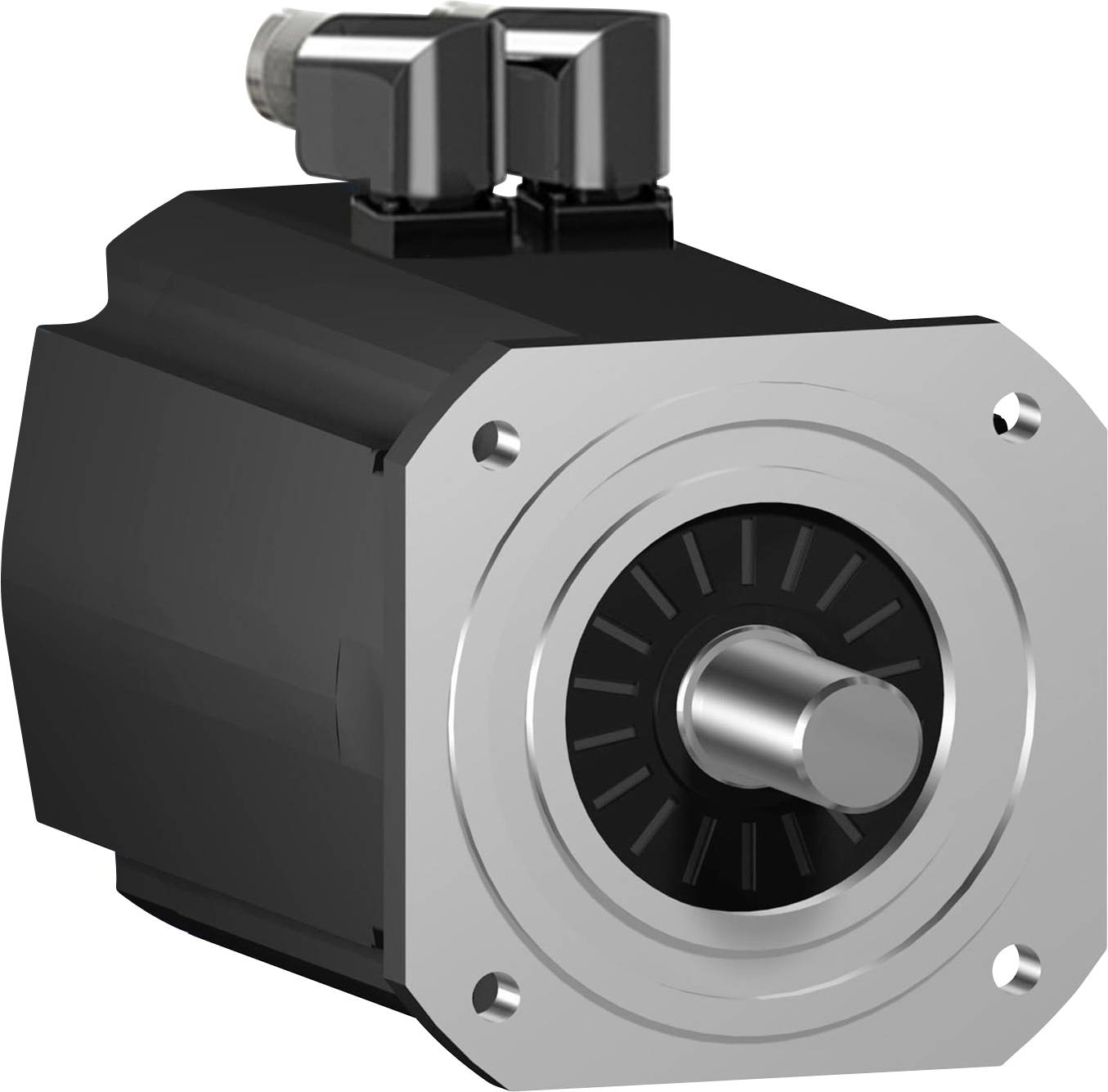

Schneider Electric Servomotor SH32053P02F2200

Lexium SH3 servomotor voor op motion gebaseerde automatisering met PacDrive 3. Deze serie AC-servomotoren heeft een laag rotortraagkoppel dat een hoge acceleratiesnelheid voor dynamische toepassing mogelijk maakt. Dankzij de wikkeltechnologie ontstaat een hogere vermogensdichtheid in compacte uitvoering. Deze servo heeft een flensmaat van 205 mm en een motorlengte van 3 stacks. De wikkeling is geoptimaliseerd voor het koppel en het toerental. Het heeft een permanent koppel van 94,4 Nm en een piekkoppel van 330 Nm. Het nominale toerental dat afhankelijk is van de spanning, bereikt 2000 tpm bij een nominaal vermogen tot 5,5 kW. Het asuiteinde is uitgevoerd als een gladde as. De optische absolute encoder is uitgevoerd als Sin/COS Multiturn met een hoge resolutie van 128 perioden per omwenteling, WAS komt overeen met 131.072 punten per omwenteling. Een houdrem is geïntegreerd. De motorkabel wordt via een haakse M40-stekker en de encoderkabel via een haakse M23-stekker op de bijbehorende Lexium 62-servoaandrijvingen aangesloten. De bescherming van de as is uitgevoerd in IP65 en de behuizing in IP67.

De teksten voor dit artikel zijn automatisch vertaald.
