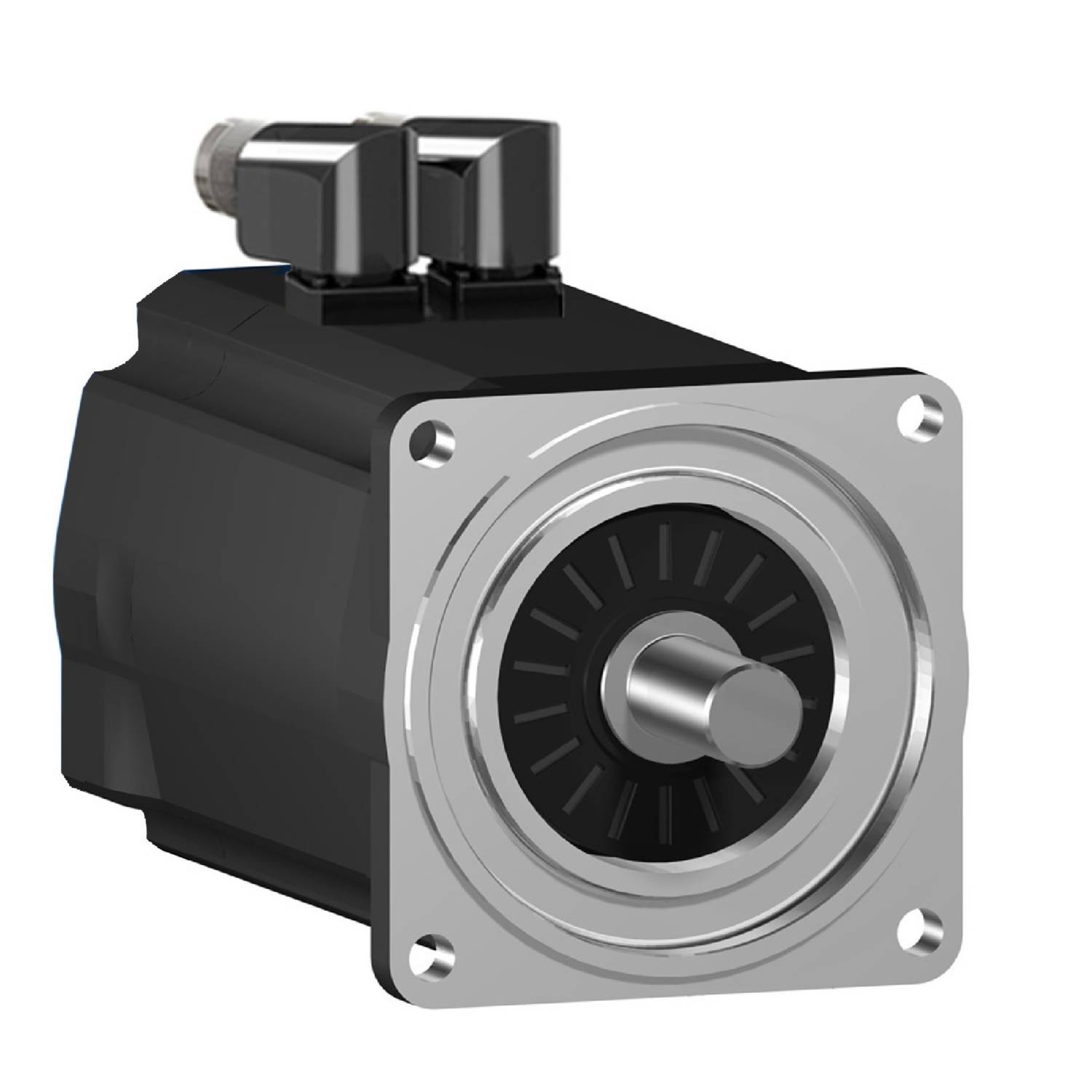

Schneider Electric Servomotor SH31403P12A2100 27.8 Nm As-diameter: 24 mm
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 3.739,67 / Stuk)
€ 3.739,67
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Hoek
90°
- Moment bij stand
27.8 Nm
- As-Ø
24 mm
- Fabrikantnr.
SH31403P12A2100
- Type
SH31403P12A2100
- Afm. flens
140 mm
- Nominaal vermogen
3430 W
- As-Ø
24 mm
- Nominaal draaimoment
90.2 Nm
Rotary current synchronous motor
AC/DC
230 V
3
Other
0
Other
Other
Other
0
0
0
FALSE
FALSE
None
FALSE
Other
Other
Other
Other
FALSE
Other
Other
FALSE
27.8
- UKCA
Ja
- Soortnaam
Servomotor
Documenten en downloads
Datablad
Datablad 2932602 Schneider Electric Servomotor SH31403P12A2100 27.8 Nm As-diameter: 24 mm
Datablad 2932602 Schneider Electric Servomotor SH31403P12A2100 27.8 Nm As-diameter: 24 mm
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2932602 Schneider Electric Servomotor SH31403P12A2100 27.8 Nm As-diameter: 24 mm
Informatie
Informatie 2932602 Schneider Electric Servomotor SH31403P12A2100 27.8 Nm As-diameter: 24 mm
Informatie 2932602 Schneider Electric Servomotor SH31403P12A2100 27.8 Nm As-diameter: 24 mm
Omschrijving
Lexium SH3 servomotor. Deze SH3-serie van AC-servomotoren heeft een laag rotortraagheidsmoment, dat een hoge acceleratie voor dynamisch gebruik mogelijk maakt. Dankzij de wikkeltechnologie ontstaat een hogere vermogensdichtheid in compacte uitvoering. Deze servo heeft een nominaal permanent koppel van 27,8 Nm en bereikt een maximaal koppel van 90,2 Nm. Het nominale toerental bedraagt afhankelijk van de voedingsspanning tot 3600 omw/min. Er ontstaat een spanningsafhankelijk nominaal vermogen tot 3430 W. de ingebouwde encoder is als multiturn met 128 perioden/omwenteling (128x1024x4096) als SinCos Hiperface uitgevoerd. De elektrische aansluiting vindt plaats via connector 2x M23, 90° haaks en draaibaar. Voor de bevestiging bedraagt de motorflens 140 mm. De aandrijfas heeft een diameter van 24 mm. Het asuiteinde is met pasveer en voldoet aan beschermingsklasse IP65. De motorbehuizing voldoet aan beschermingsklasse IP65. Er is geen houdrem aanwezig. Voor het gebruik van de synchroonmotor adviseren de servoversterkers van de lexium-serie Lexium 52 & lexium 62.
