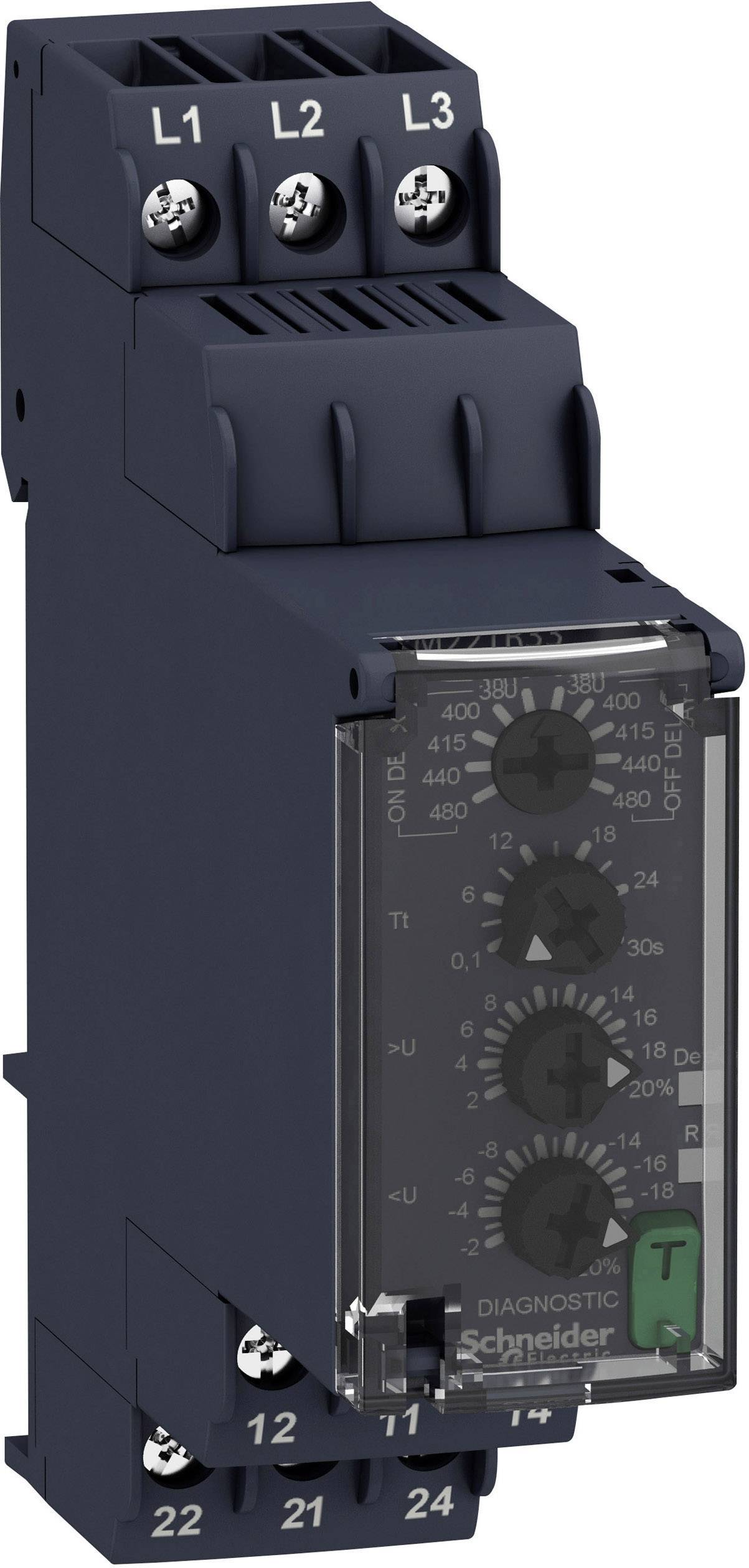

Schneider Electric RM22TR33 Bewakingsrelais 380, 380 - 480, 480 V/DC, V/AC 2x wisselcontact 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Bewakingsrelais
Functies
3-fasen netbewaking
Draaistroomnet
Netbewaking
Zonder nulleideraansluiting
Fase-volgorde
Fase-uitval
Fase-bewaking
Terugvalvertraging
Spanning
Onder- en overspanning
Max. voedingsspanning
480 V/DC
480 V/AC
Contactsoort
2x wisselcontact
Schakelspanning (max.)
250 V/AC
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 90,90 / Stuk)
€ 90,90
excl. btw
& Inclusief 14 dagen retourrecht
Technische specificaties
- Soortnaam
Bewakingsrelais
- Type
RM22TR33
- Meetbereik (min.)
304 V/AC
- Meetbereik (max.)
576 V/AC
- Functies
3-fasen netbewaking
Draaistroomnet
Netbewaking
Zonder nulleideraansluiting
Fase-volgorde
Fase-uitval
Fase-bewaking
Terugvalvertraging
Spanning
Onder- en overspanning
- Bijzonderheden
Met LED
Met behuizing
- Min. voedingsspanning
380 V/DC
380 V/AC
- Max. voedingsspanning
480 V/DC
480 V/AC
- Voedingsspanning
380, 380 - 480, 480 V/DC, V/AC
- Inschakelduur
100 %
2x wisselcontact
2000 VA
- Contactmateriaal
Cadmiumvrij (Ag-legering)
- Schakelspanning (max.)
250 V/AC
- Schakelstroom (max.)
8 A
- Max. schakelvermogen
2000 VA
- Elektrische levensduur
100000 cycli
- Mechanische levensduur
10.000.000 cycli
- Aansluiting
Schroefklem
Behuizing: IP40 / Aansluiting: IP20
IP50 (front)
- Min. temperatuur
-20 °C
- Max. temperatuur
+60 °C
- Breedte
22.5 mm
- Hoogte
90 mm
- Diepte
79.5 mm
- Afm.
(b x h x d) 22.5 x 90 x 79.5 mm
- Inhoud
1 stuk(s)
- Gewicht
0.0990 kg
22.5
90 mm
73 mm
FALSE
Screw connection
0
0
2
- UKCA
Ja
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1667457 Schneider Electric RM22TR33 Bewakingsrelais 380, 380 - 480, 480 V/DC, V/AC 2x wisselcontact 1 stuk(s)
Omschrijving
Schneider Electric Spannungswächter RM22TR33
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Schneider ElectricBezeichnung:Spannungswächter Typ:RM22TR33Ausführung des elektrischen Anschlusses:SchraubanschlussMit abnehmbaren Klemmen:neinSpannungsart der Versorgungsspannung:ACVersorgungsspannung bei AC 50 Hz:380..480 VVersorgungsspannung bei AC 60 Hz:380..480 VFunktion Phasenfolgeüberwachung:jaFunktion Phasenausfallerkennung:jaFunktion Unterspannungserkennung:jaFunktion Überspannungserkennung:jaFunktion Asymmetrieerkennung:neinSpannungsmessbereich:304..576 VMin. einstellbare Ansprechverzögerungszeit:0,1 sMax. zulässige Ansprechverzögerungszeit:30 sMin. einstellbare Rückfallverzögerungszeit:0,1 sMax. zulässige Rückfallverzögerungszeit:30 sAnzahl der Kontakte als Wechsler:2Breite:22,5 mmHöhe:90 mmTiefe:73 mm
Schneider Electric Spannungswächter RM22TR33: weitere Details
Harmony Control. Dieses Netzüberwachungsrelais überwacht Drehstromnetze (380-480 VAC) auf Phasenfolge, Phasenausfall, Unter- und Überspannung. Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 8 A belastbar ist. Für die Unter- und Überspannung ist jeweils ein Grenzwert (-20--2%/+2-+20%) und für den Ausgang ist eine Ansprech- oder Abfallverzögerung einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht das Ausschalten der Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. Drei LEDs zeigt den Status an. Die Baubreite beträgt 22,5 mm und die Montage erfolgt auf der Hutschiene. Der Leitungsanschluss erfolgt über Schraubklemmen. EAN: 3606480792199
Geliefert wird: Schneider Electric Spannungswächter RM22TR33, Verpackungseinheit: 1 Stk., EAN: 3606480792199
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Schneider ElectricBezeichnung:Spannungswächter Typ:RM22TR33Ausführung des elektrischen Anschlusses:SchraubanschlussMit abnehmbaren Klemmen:neinSpannungsart der Versorgungsspannung:ACVersorgungsspannung bei AC 50 Hz:380..480 VVersorgungsspannung bei AC 60 Hz:380..480 VFunktion Phasenfolgeüberwachung:jaFunktion Phasenausfallerkennung:jaFunktion Unterspannungserkennung:jaFunktion Überspannungserkennung:jaFunktion Asymmetrieerkennung:neinSpannungsmessbereich:304..576 VMin. einstellbare Ansprechverzögerungszeit:0,1 sMax. zulässige Ansprechverzögerungszeit:30 sMin. einstellbare Rückfallverzögerungszeit:0,1 sMax. zulässige Rückfallverzögerungszeit:30 sAnzahl der Kontakte als Wechsler:2Breite:22,5 mmHöhe:90 mmTiefe:73 mm
Schneider Electric Spannungswächter RM22TR33: weitere Details
Harmony Control. Dieses Netzüberwachungsrelais überwacht Drehstromnetze (380-480 VAC) auf Phasenfolge, Phasenausfall, Unter- und Überspannung. Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 8 A belastbar ist. Für die Unter- und Überspannung ist jeweils ein Grenzwert (-20--2%/+2-+20%) und für den Ausgang ist eine Ansprech- oder Abfallverzögerung einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht das Ausschalten der Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. Drei LEDs zeigt den Status an. Die Baubreite beträgt 22,5 mm und die Montage erfolgt auf der Hutschiene. Der Leitungsanschluss erfolgt über Schraubklemmen. EAN: 3606480792199
Geliefert wird: Schneider Electric Spannungswächter RM22TR33, Verpackungseinheit: 1 Stk., EAN: 3606480792199
