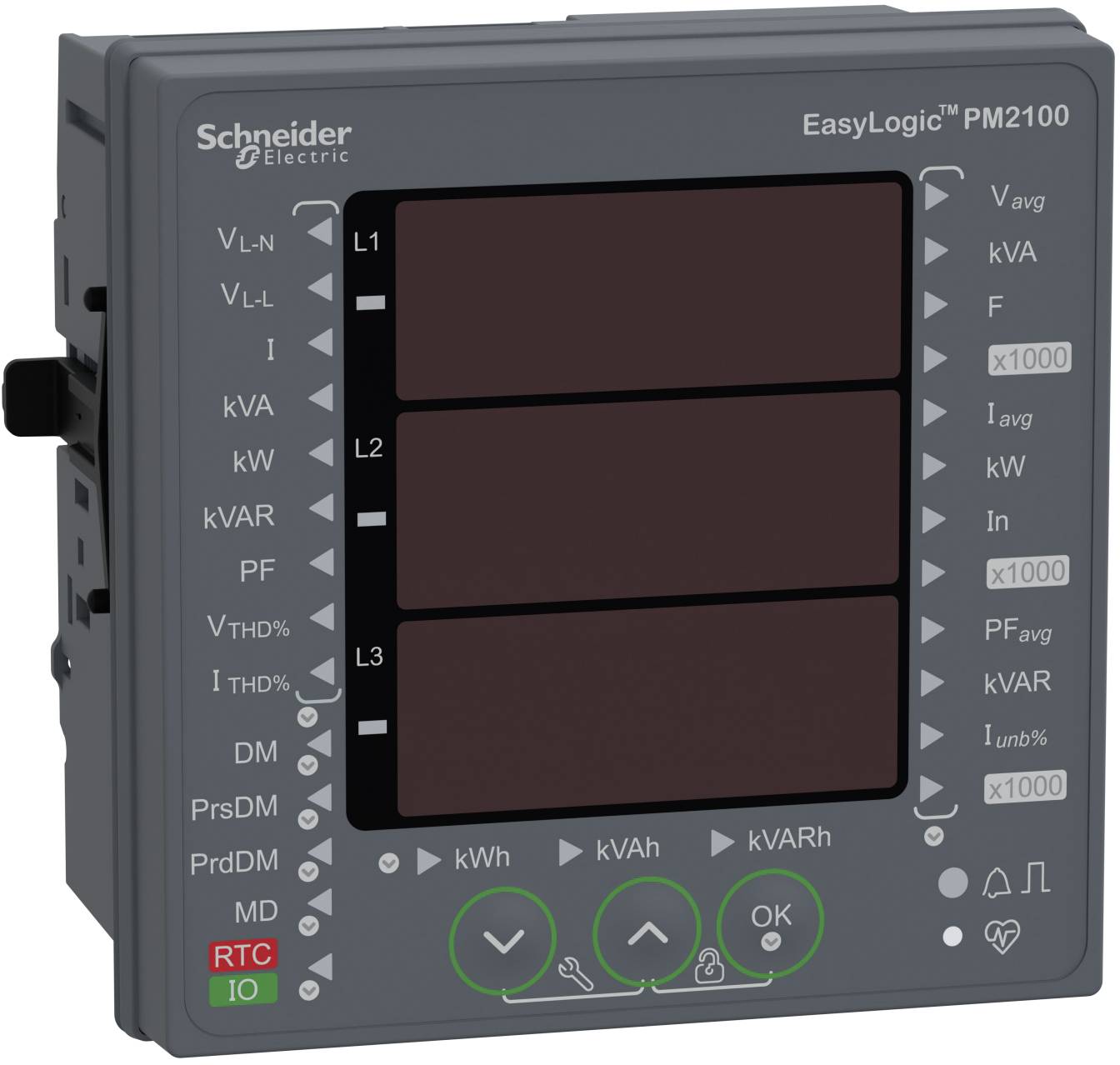

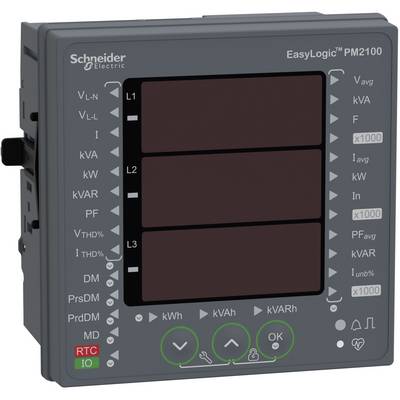

Schneider Electric METSEPM2130 Ingebouwde meter

Dit apparaat is een universele meter voor de inbouw van een schakelkast met een grootte van 96 mm x 96 mm en een 3-regelig, lichtrood, 4-cijferig LED-display met een hoogte van 14,2 mm. De universele meter meet de actieve energie volgens nauwkeurigheidsklasse 0,5S volgens IEC 62053-22 met een samplefrequentie van 64 samplefrequenties per cyclus. Kan alle drie vermogens- en energiewaarden meten, zoals het vermogen van de bron, de stroom, de frequentie en de vermogensfactor, en de spanning, de stroom, de frequentie en de vermogensfactor. Plus alle harmonische vervorming en afzonderlijke harmonischen tot 31. orde. De universele meter werkt met een netfrequentie van 50 Hz of 60 Hz en accepteert universele stuurspanningen van 80 tot 300 V tussen fase en nulleider, AC of DC. De nominale stroom voor deze meter bedraagt 1 A of 5 A bij de stroomingang. Het ondersteunt maximaal 13 verschillende soorten bedradingschema's onder eenfasige, twee-fasige of drie-fasige configuratietypen. Het bereik van de meetspanning tussen de fasen is 35 tot 480 V AC van fase tot fase bij 45 tot 65 Hz, terwijl het bereik tussen fase en nulleider 20 tot 277 V bedraagt. Het heeft een RS485-communicatiepoort met Modbus RTU-protocol. Het meetsysteem kan met optionele I/O-modules voor de bewaking van inpulses worden uitgebreid. Deze modules hebben elk twee kanalen voor digitale in- en uitgangen of analoge in- en uitgangen. Deze versie kan worden geconfigureerd voor 23 verschillende soorten alarmen die zijn opgeslagen in 40 registers. De afmetingen van het product zijn als volgt: Breedte 96 mm, diepte 54 mm, hoogte 96 mm en productgewicht 300 g.
