Schneider Electric LV434220 LV434220 Uitbreidingsmodule kopen ? Conrad Electronic

Schneider Electric LV434220 LV434220 Uitbreidingsmodule-0

Datasheet (PDF)

Leverbaar di. 6 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 230,58 / Stuk)

€ 230,58

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Aantal HW-interfaces CAN: 0
Aantal HW-interfaces Industrial Ethernet: 0
Aantal HW-interfaces parallel: 0
Aantal HW-interfaces serieel RS-232: 0
Aantal HW-interfaces serieel RS-422: 0
Aantal HW-interfaces serieel RS-485: 0
Aantal HW-interfaces serieel TTY: 0
Aantal HW-interfaces overige: 4
Aantal HW-interfaces USB: 0
Aantal HW-interfaces Wireless: 0
Aantal interfaces PROFINET: 0
Explosieveiligheidscategorie voor gas: geen
Explosieveiligheidscategorie voor stof: geen
Veldbusaansluiting via aparte buskoppeling mogelijk: nee
Montage aan de voorzijde mogelijk: nee
Draadloze standaard Bluetooth: nee
Draadloze standaard eGPRS: nee
Draadloze standaard GPRS: nee
Draadloze standaard GSM: nee
Draadloze standaard LTE: nee
Draadloze standaard UMTS: nee
Draadloze standaard WiFi 802.11: nee
Geschikt voor veiligheidsfuncties: nee
IO-Link master: nee
Met potentiaalscheiding: nee
Performance level conform EN ISO 13849-1: geen
Rekmontage mogelijk: nee
SIL conform IEC 61508: Zonder
Spanningssoort van de voedingsspanning: DC
Onderdeel van het systeem: nee
Montage op DIN-rail mogelijk: nee
Ondersteunt protocol voor AS-interface Safety at Work: nee
Ondersteunt protocol voor ASI: nee
Ondersteunt protocol voor CAN: nee
Ondersteunt protocol voor datasnelweg: nee
Ondersteunt protocol voor DeviceNet: nee
Ondersteunt protocol voor DeviceNet Safety: nee
Ondersteunt protocol voor EtherCAT: nee
Ondersteunt protocol voor Ethernet/IP: nee
Ondersteunt protocol voor Foundation Fieldbus: nee
Ondersteunt protocol voor INTERBUS: nee
Ondersteunt protocol voor INTERBUS-Safety: nee
Ondersteunt protocol voor KNX: nee
Ondersteunt protocol voor LON: nee
Ondersteunt protocol voor Modbus: Ja
Ondersteunt protocol voor PROFIBUS: nee
Ondersteunt protocol voor PROFINET CBA: nee
Ondersteunt protocol voor PROFINET IO: nee
Ondersteunt protocol voor PROFIsafe: nee
Ondersteunt protocol voor SafetyBUS p: nee
Ondersteunt protocol voor SERCOS: nee
Ondersteunt protocol voor andere bussystemen: ja
Ondersteunt protocol voor SUCONET: nee
Ondersteunt protocol voor TCP/IP: nee
Voedingsspanning DC: 24-24 V.
Wand-/directe montage mogelijk: nee
Gecertificeerd voor UL-gevarenzone divisie 1: nee
Gecertificeerd voor UL-gevarenzone divisie 2: nee
Gecertificeerd voor UL gevarenzone groep A (acetyleen): nee
Gecertificeerd voor UL gevarenzone groep B (waterstof): nee
Gecertificeerd voor UL-gevarenzone groep C (ethyleen): nee
Gecertificeerd voor UL-gevarenzone groep D (propaan): nee
Gecertificeerd voor UL-gevarenzone groep E (metaalstof): nee
Gecertificeerd voor UL-gevarenzone groep F (stof met koolstof): nee
Gecertificeerd voor UL-gevarenzone groep G (niet-geleidende stof): nee
Gecertificeerd voor UL-gevarenzone klasse I: nee
Gecertificeerd voor UL-gevarenzone klasse II: nee
Gecertificeerd voor UL-gevarenzone klasse III: nee
Bijbehorende bedrijfsmiddelen (ex ia): nee
Bijbehorende bedrijfsmiddelen (ex ib): nee

Soortnaam: Uitbreidingsmodule

Hoogte: 34 mm

Breedte: 27.4 mm

: IP20

Type: LV434220

Fabrikantnr.: LV434220

Afm.: (b x h x d) 27.4 x 34 x 29.25 mm

Diepte: 29.25 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3755265 Schneider Electric LV434220 LV434220 Uitbreidingsmodule

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3755265 Schneider Electric LV434220 LV434220 Uitbreidingsmodule

Omschrijving

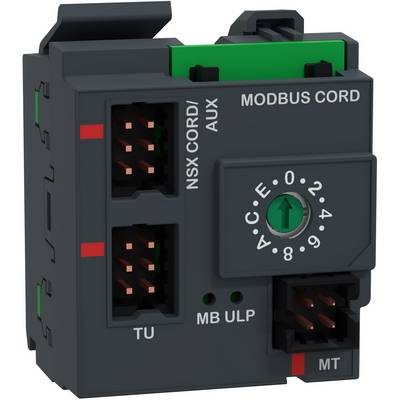

De melder en regeleenheid is voorzien van geïntegreerde Modbus- en ULP-communicatie voor Compact NSX-stroomonderbrekers. De optionele BSCM Modbus SL/ULP-module voor Compact NSX dient voor de registratie van de statusmeldingen van het apparaat en voor de besturing van het apparaat. Het dient als omvormer tussen de analoge uitgangen van de apparatendeldecontacten (OF, SD, SDE) en de digitale communicatiefuncties. Het is nodig voor de communicatie van statusindicatoren, besturingen en metingen. De BSCM is geïnstalleerd in de stroomonderbreker achter het frontpaneel. Het heeft een ingebouwde Modbus-interface die op een Modbus-hub wordt aangesloten om de Modbus-verbinding te verbinden. De aansluiting op externe Ethemet- of Modbus-interfaces (IFE/IFM) vindt plaats via de NSX-kabel in ULP-modus. De voedingsspanning van de Modbus SL/ULP-module BSCM is 24 V DC.

De teksten voor dit artikel zijn automatisch vertaald.
