Schneider Electric LU2B38BL LU2B38BL Softstarter met reverse Motorvermogen bij 400 V 18.5 kW
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 247,11 / Stuk)
€ 247,11
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Motorspanning
400 V
- Soortnaam
Softstarter met reverse
- Voedingsstroom
38 A
- Motorvermogen bij 400 V
18.5 kW
- Werkfasen
3
- Fabrikantnr.
LU2B38BL
- Type
LU2B38BL
- Motorvermogen bij 230 V/400 V
18.5 kW
- Aansluiting
Contactstrip
- Breedte
45 mm
45
224 mm
126 mm
FALSE
18.5 kW
3
1
1
FALSE
38 A
0
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
IP20
FALSE
FALSE
TRUE
FALSE
Screw connection
Screw connection
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
DC
Reversing starter
9 kW
18.5 kW
18.5
38 A
70 °C
25000
25000
10000
4000
Class 2
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2913806 Schneider Electric LU2B38BL LU2B38BL Softstarter met reverse Motorvermogen bij 400 V 18.5 kW
Datablad 2913806 Schneider Electric LU2B38BL LU2B38BL Softstarter met reverse Motorvermogen bij 400 V 18.5 kW
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2913806 Schneider Electric LU2B38BL LU2B38BL Softstarter met reverse Motorvermogen bij 400 V 18.5 kW
Omschrijving

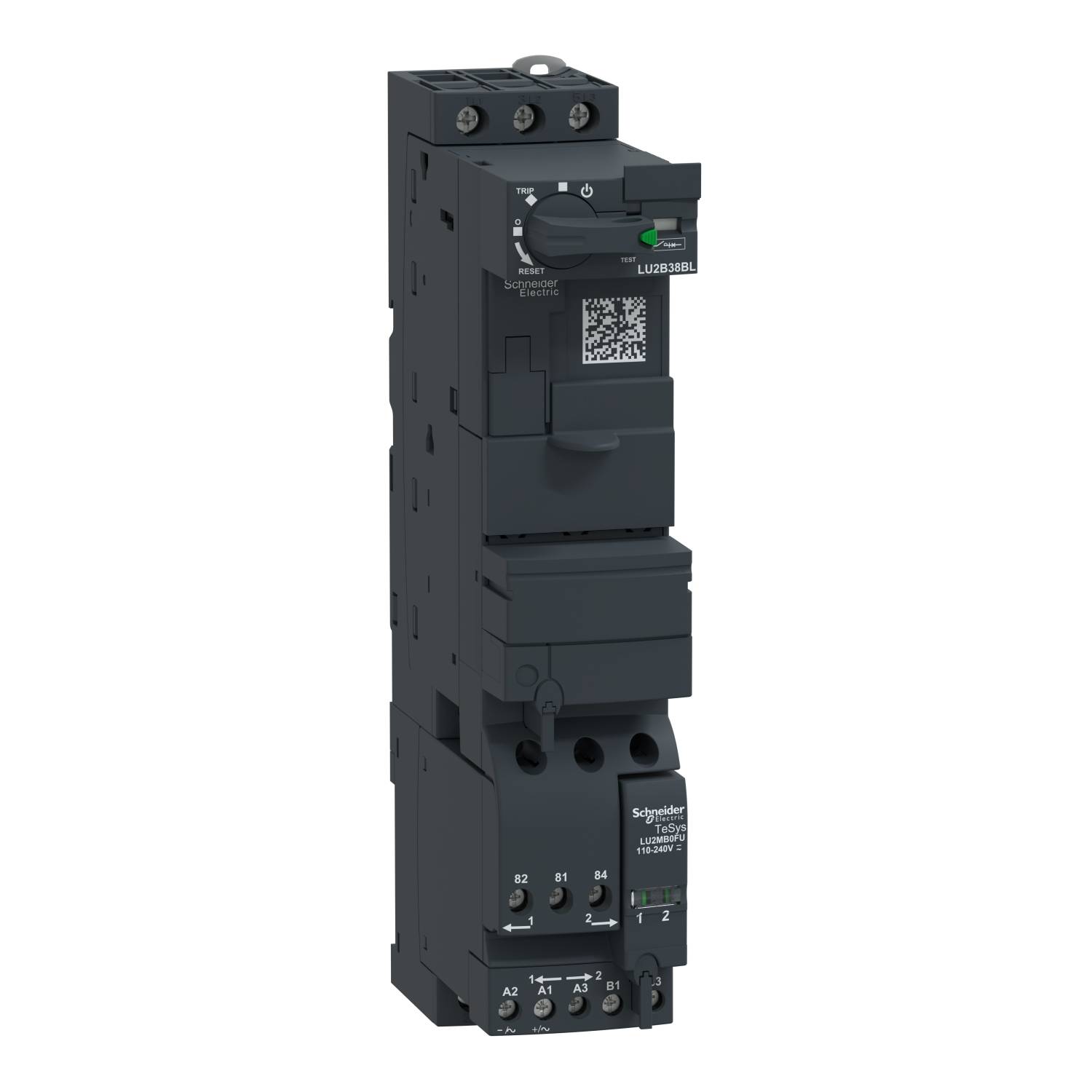

Schneider Electric Wendekombination TeSys U LU2B38BL
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Schneider ElectricBezeichnung:Wendekombination TeSys U 38A 24V DCTyp:LU2B38BLArt des Motorstarters:WendestarterMit Kurzschlussauslöser:jaBemessungssteuerspeisespannung Us bei DC:24 VSpannungsart zur Betätigung:DCBemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig:9 kWBemessungsbetriebsleistung bei AC-3, 400 V:18,5 kWBemessungsleistung, 460 V, 60 Hz, 3-phasig:18,5 kWBemessungsleistung, 575 V, 60 Hz, 3-phasig:18,5 kWBemessungsbetriebsstrom Ie:38 ABemessungsbetriebsstrom bei AC-3, 400 V:38 ABedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V:10000 ABedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V:4000 ABedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V:25000 ABedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V:25000 AAnzahl der Hilfskontakte als Schließer:1Anzahl der Hilfskontakte als Öffner:1Umgebungstemperatur, Obergrenze ohne Einschränkungen:70 °CAnschlussart Hauptstromkreis:SchraubanschlussAusführung elektrischer Anschluss für Hilfs- und Steuerstromkreis:SchraubanschlussTragschienenmontage möglich:jaMit Trafo:neinAnzahl der Befehlsstellen:3Geeignet für NOT-AUS:neinZuordnungsart nach IEC 60947-4-3:Klasse 2Externer Reset möglich:neinMit Sicherung:neinSchutzart (IP):IP20Unterstützt Protokoll für TCP/IP:neinUnterstützt Protokoll für PROFIBUS:neinUnterstützt Protokoll für CAN:neinUnterstützt Protokoll für INTERBUS:neinUnterstützt Protokoll für ASI:neinUnterstützt Protokoll für MODBUS:neinUnterstützt Protokoll für Data-Highway:neinUnterstützt Protokoll für DeviceNet:neinUnterstützt Protokoll für SUCONET:neinUnterstützt Protokoll für LON:neinUnterstützt Protokoll für PROFINET IO:neinUnterstützt Protokoll für PROFINET CBA:neinUnterstützt Protokoll für SERCOS:neinUnterstützt Protokoll für Foundation Fieldbus:neinUnterstützt Protokoll für EtherNet/IP:neinUnterstützt Protokoll für AS-Interface Safety at Work:neinUnterstützt Protokoll für DeviceNet Safety:neinUnterstützt Protokoll für INTERBUS-Safety:neinUnterstützt Protokoll für PROFIsafe:neinUnterstützt Protokoll für SafetyBUS p:neinUnterstützt Protokoll für sonstige Bussysteme:neinBreite:45 mmHöhe:224 mmTiefe:126 mm
Schneider Electric Wendekombination TeSys U LU2B38BL: weitere Details
TeSys U Grundgerät mit Wendeblock (3NO), Nennstrom 38A/690V, zu ergänzen mit einer Steuereinheit LUC zu einer TeSys U Wendestarter-Steuerung, für 3-Phasen-Motoranwendungen bis 18,5kW@400V. Grundgerät mit vorverdrahteter Schalt- und Schutzkombination. Standardmäßig mit 2 Hilfskontakten (1 S + 1 Ö) ausgeführt. Ausgestattet mit einem Umkehrmodul LU2MB0BL zur Versorgung mit 24V DC, Hilfskontakten (1NO+1NC), einer Steuerklemmleiste sowie einer Blindabdeckungen für die freien Slots. Er bietet ein hohes Ausschaltvermögen Icu 25kA@400V, Start-Stopp-Steuerung gewährleistet für 3600 Zyklen/Stunde. Sehr kompakt (45 mm Breite), DIN-Schienenmontage und Schraubbefestigung, mit einem abschließbaren Drehgriff. Zertifiziert bei Verwendung in Verbindung mit einer LUC-Steuereinheit (IEC, UL, CSA, CCC, EAC), Green Premium konform (RoHS/REACh). EAN: 3606481493668
Geliefert wird: Schneider Electric Wendekombination TeSys U 38A 24V DC LU2B38BL, Verpackungseinheit: 1 Stk., EAN: 3606481493668
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Schneider ElectricBezeichnung:Wendekombination TeSys U 38A 24V DCTyp:LU2B38BLArt des Motorstarters:WendestarterMit Kurzschlussauslöser:jaBemessungssteuerspeisespannung Us bei DC:24 VSpannungsart zur Betätigung:DCBemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig:9 kWBemessungsbetriebsleistung bei AC-3, 400 V:18,5 kWBemessungsleistung, 460 V, 60 Hz, 3-phasig:18,5 kWBemessungsleistung, 575 V, 60 Hz, 3-phasig:18,5 kWBemessungsbetriebsstrom Ie:38 ABemessungsbetriebsstrom bei AC-3, 400 V:38 ABedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V:10000 ABedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V:4000 ABedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V:25000 ABedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V:25000 AAnzahl der Hilfskontakte als Schließer:1Anzahl der Hilfskontakte als Öffner:1Umgebungstemperatur, Obergrenze ohne Einschränkungen:70 °CAnschlussart Hauptstromkreis:SchraubanschlussAusführung elektrischer Anschluss für Hilfs- und Steuerstromkreis:SchraubanschlussTragschienenmontage möglich:jaMit Trafo:neinAnzahl der Befehlsstellen:3Geeignet für NOT-AUS:neinZuordnungsart nach IEC 60947-4-3:Klasse 2Externer Reset möglich:neinMit Sicherung:neinSchutzart (IP):IP20Unterstützt Protokoll für TCP/IP:neinUnterstützt Protokoll für PROFIBUS:neinUnterstützt Protokoll für CAN:neinUnterstützt Protokoll für INTERBUS:neinUnterstützt Protokoll für ASI:neinUnterstützt Protokoll für MODBUS:neinUnterstützt Protokoll für Data-Highway:neinUnterstützt Protokoll für DeviceNet:neinUnterstützt Protokoll für SUCONET:neinUnterstützt Protokoll für LON:neinUnterstützt Protokoll für PROFINET IO:neinUnterstützt Protokoll für PROFINET CBA:neinUnterstützt Protokoll für SERCOS:neinUnterstützt Protokoll für Foundation Fieldbus:neinUnterstützt Protokoll für EtherNet/IP:neinUnterstützt Protokoll für AS-Interface Safety at Work:neinUnterstützt Protokoll für DeviceNet Safety:neinUnterstützt Protokoll für INTERBUS-Safety:neinUnterstützt Protokoll für PROFIsafe:neinUnterstützt Protokoll für SafetyBUS p:neinUnterstützt Protokoll für sonstige Bussysteme:neinBreite:45 mmHöhe:224 mmTiefe:126 mm
Schneider Electric Wendekombination TeSys U LU2B38BL: weitere Details
TeSys U Grundgerät mit Wendeblock (3NO), Nennstrom 38A/690V, zu ergänzen mit einer Steuereinheit LUC zu einer TeSys U Wendestarter-Steuerung, für 3-Phasen-Motoranwendungen bis 18,5kW@400V. Grundgerät mit vorverdrahteter Schalt- und Schutzkombination. Standardmäßig mit 2 Hilfskontakten (1 S + 1 Ö) ausgeführt. Ausgestattet mit einem Umkehrmodul LU2MB0BL zur Versorgung mit 24V DC, Hilfskontakten (1NO+1NC), einer Steuerklemmleiste sowie einer Blindabdeckungen für die freien Slots. Er bietet ein hohes Ausschaltvermögen Icu 25kA@400V, Start-Stopp-Steuerung gewährleistet für 3600 Zyklen/Stunde. Sehr kompakt (45 mm Breite), DIN-Schienenmontage und Schraubbefestigung, mit einem abschließbaren Drehgriff. Zertifiziert bei Verwendung in Verbindung mit einer LUC-Steuereinheit (IEC, UL, CSA, CCC, EAC), Green Premium konform (RoHS/REACh). EAN: 3606481493668
Geliefert wird: Schneider Electric Wendekombination TeSys U 38A 24V DC LU2B38BL, Verpackungseinheit: 1 Stk., EAN: 3606481493668
