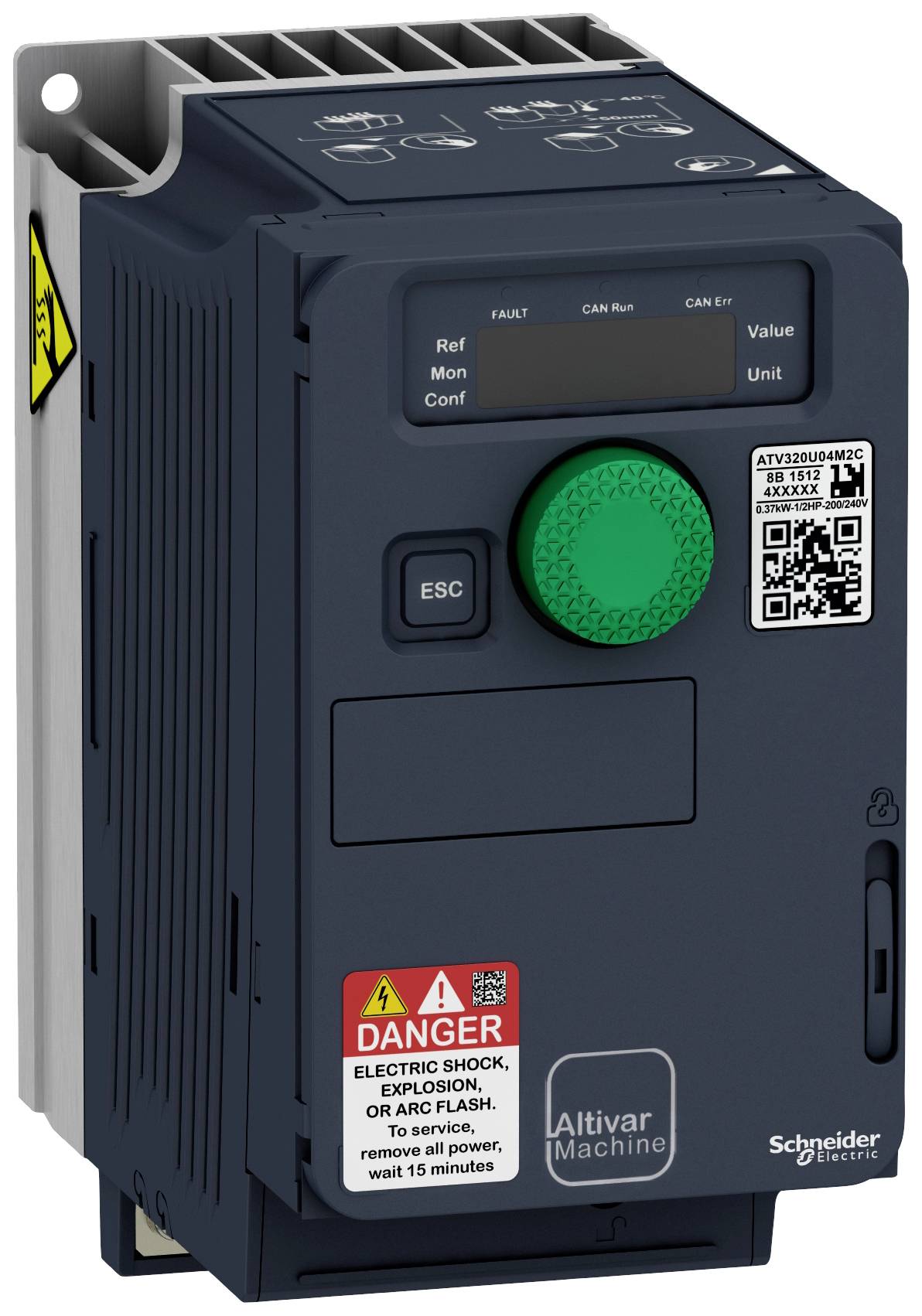

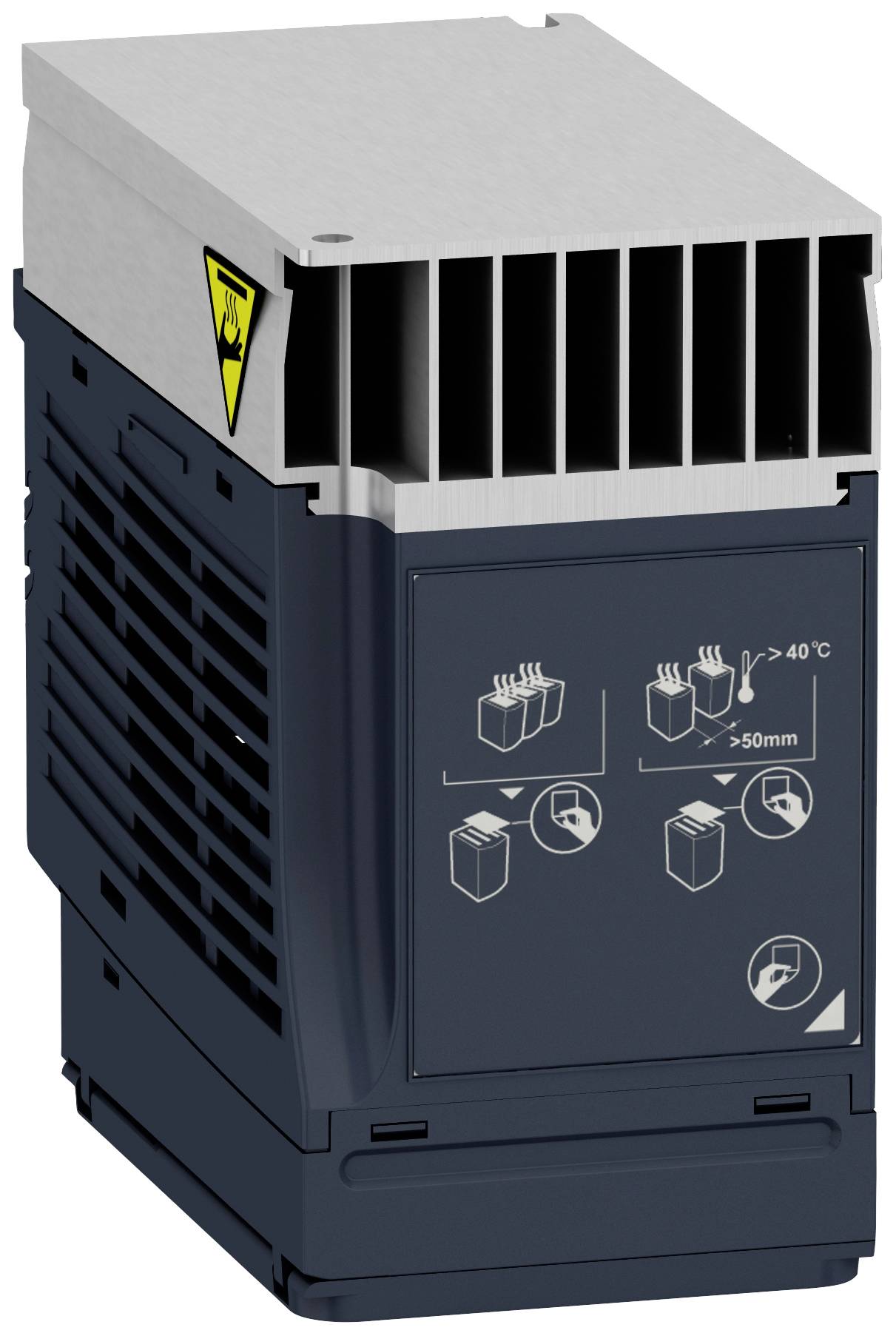

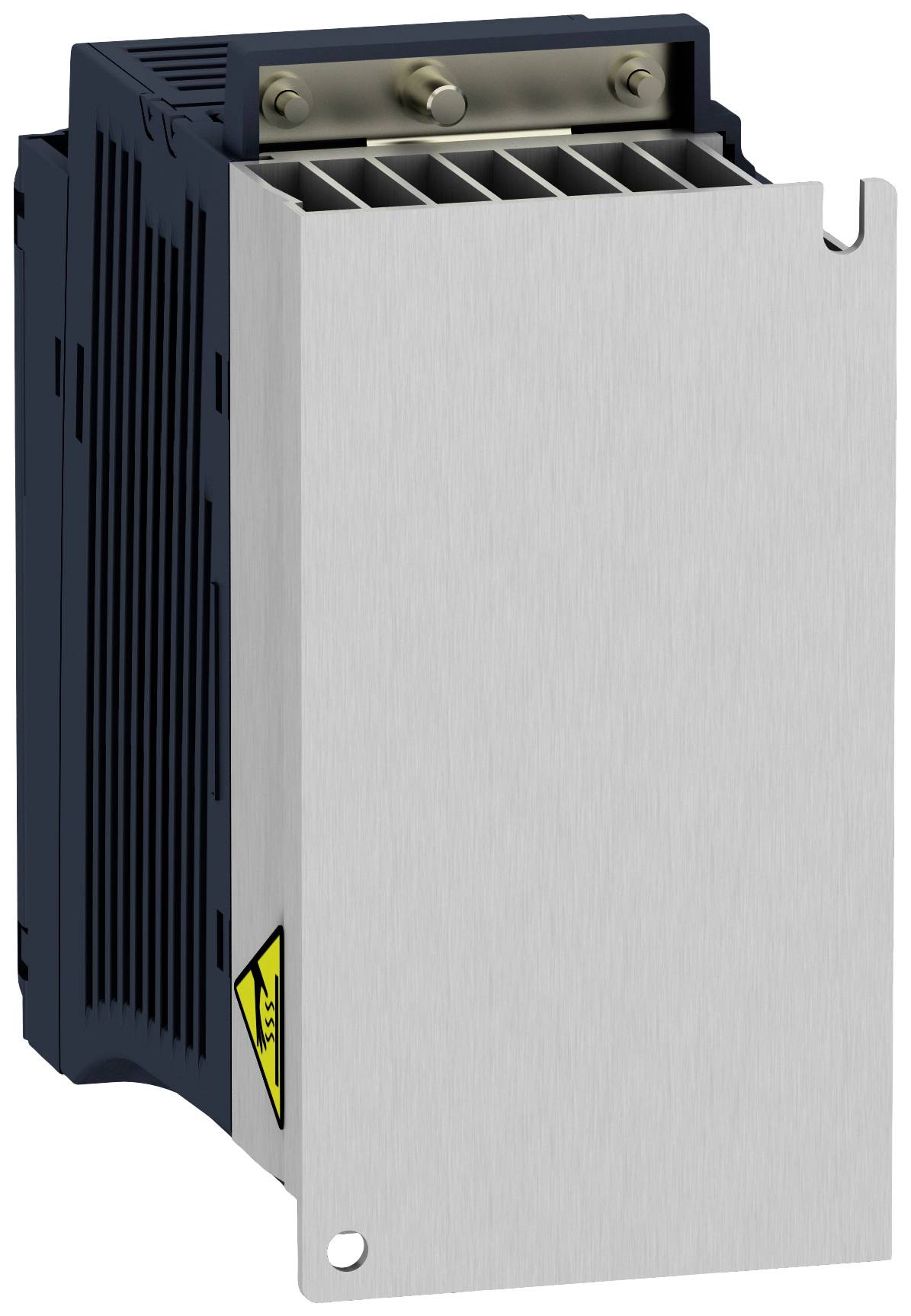

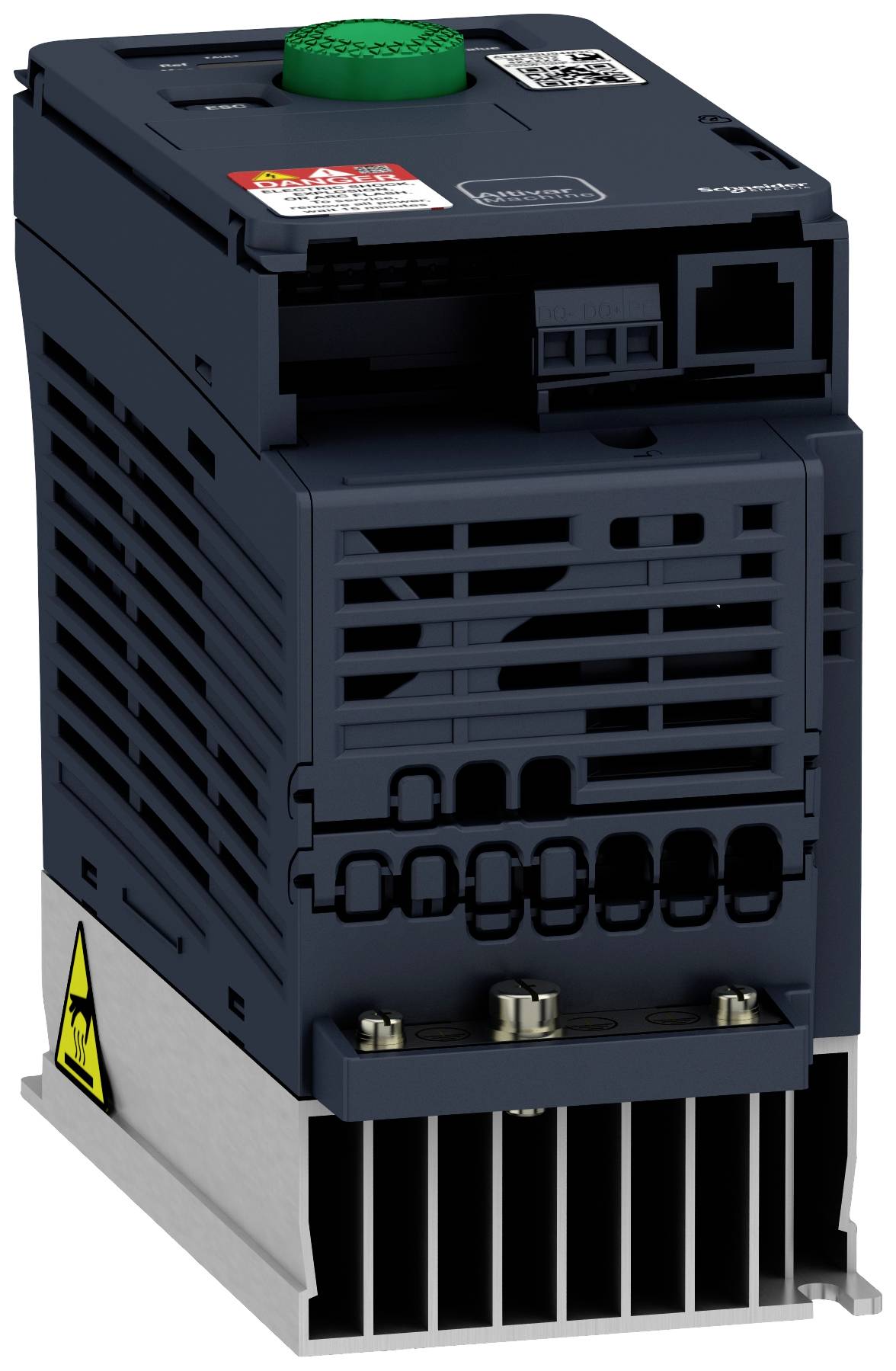

Schneider Electric Frequentieregelaar ATV320U06M2C 0.55 kW 1-fasig
EAN:
Fabrikantnummer:
Artikelnummer:
21 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 263,64 / Stuk)
€ 263,64
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Technische specificaties
- Motorvermogen (kW): 0,55
- Nominale hulpspanning 200...240 V -15...10%
- Schijnbaar vermogen: 1,6 kVA bij 240 V voor hoge overbelasting
- Nominale uitgangsstroom: 3,7 A bij 4 kHz voor hoge overbelasting
- Maximale piekstroom: 5,6 A gedurende 60 s voor hoge overbelasting
- Type motorbesturing asynchrone motor: V/f-karakteristiek, 2 punten
- Vectorgeoriënteerde stroomregeling zonder sensor, standaard
- V/f-karakteristiek, 5 punten
- Vectorgeoriënteerde stroomregeling zonder encoder – energiezuinige modus
- V/f-karakteristiek – energiezuinige modus, kwadratische V/f-karakteristiek
- V/f-karakteristiek – energiezuinige modus, kwadratische V/f-karakteristiek
- Vectorgeoriënteerde stroomregeling zonder encoder – energiezuinige modus
- Vectorgeoriënteerde stroomregeling zonder sensor, standaard
- Soortnaam
Frequentieregelaar
- Uitgangsvermogen (max.)
0.55 kW
- Frequentie (max.)
599 Hz
- Frequentie (min.)
0.1 Hz
- Net
1-fasig
- Frequentiebereik
0.1 Hz - 599 Hz
- Nominale stroom
7.9 A
- Diepte
138 mm
- Hoogte
143 mm
- Breedte
72 mm
IP20
- Type
ATV320U06M2C
- Afm.
(b x h x d) 72 x 143 x 138 mm
- Fabrikantnr.
ATV320U06M2C
- Gewicht
1.1 kg
- UKCA
Ja
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1667418 Schneider Electric Frequentieregelaar ATV320U06M2C 0.55 kW 1-fasig
Omschrijving
2 uitvoeringen: boekmodel en compact model ontwikkeld voor de eenvoudige, economische integratie in een groot aantal machinelay-outs en voor plaatsing in een schakelkast of machinebehuizing. Geavanceerde connectiviteit maakt de integratie mogelijk met veel van de meest gangbare netwerken voor Ethernet en seriële communicatie van Ethernet IP tot CANopen als aanvulling op de integratie met de MachineStruxure oplossingen van Schneider Electric en ter ondersteuning van de PLCopen conformiteit. Betrouwbare, nauwkeurige motorbesturing van asynchrone en synchrone motoren. Robuust design met gecoate printplaten conform IEC 60721-3-3 klasse 3C3 voor de geavanceerde beschikbaarheid van machines onder moeilijke omstandigheden, bijvoorbeeld bij omgevingstemperaturen tot 60 °C zonder de noodzaak van extra koeling. Uitgebreide geïntegreerde veiligheidsfuncties met 4 functies naast Safety Torque Off voor de volledige veiligheidsbewaking voor de eenvoudigere goedkeuring van de machines en naleving van de machinerichtlijn 2006/42/EG.
Uitvoering
- Meetingangen: spanning (AI1): 0...10 V DC, impedantie 30.000 Ω, resolutie 10 bits
- Bipolaire differentiële spanning (AI2): +/- 10 V DC, impedantie 30.000 Ω, resolutie 10 bits
- Stroom (AI3): 0...20 mA (of 4 - 20 mA, x-20 mA, 20-x mA of andere instellingen per configuratie), impedantie 250 Ω, resolutie 10 bits
- Digitale ingang: programmeerbaar (sink/source) (DI1...DI4): 24...30 V DC: niveau 1 PLC
- Programmeerbaar als pulsingang (20 kpps) (DI5): 24...30 V DC: niveau 1 PLC
- Via schakelaar configureerbare PTC-sensor (DI6): 24...30 V DC
- Safe Torque Off (veilig uitgeschakeld koppel) (STO): 24...30 V DC, impedantie 1500 Ω
Opmerkingen
- Let op:
Voor het aansluiten en het installeren van een apparaat dat werkt op krachtstroom (3-fasenaansluiting) is vaak toestemming nodig van de netbeheerder. Daarnaast mag dat alleen worden uitgevoerd door een erkende installateur. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
