Schneider Electric 56170 56170 Beschermingsrelais
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Beschermingsrelais
Type
56170
Width
54
Function
For three-phase supply system
Height
97 mm
Datasheet (PDF)
15 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 615,70 / Stuk)
€ 615,70
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Type
56170
- Soortnaam
Beschermingsrelais
54
For three-phase supply system
97 mm
74 mm
FALSE
FALSE
FALSE
Screw connection
4.5 s
0 s
AC/DC
1
1
1
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2913602 Schneider Electric 56170 56170 Beschermingsrelais
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2913602 Schneider Electric 56170 56170 Beschermingsrelais
Informatie
Informatie 2913602 Schneider Electric 56170 56170 Beschermingsrelais
Informatie 2913602 Schneider Electric 56170 56170 Beschermingsrelais
Omschrijving

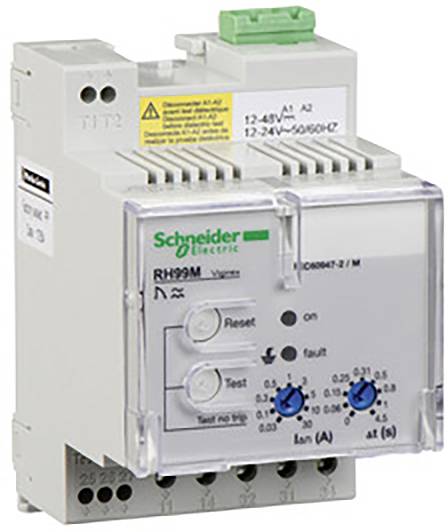

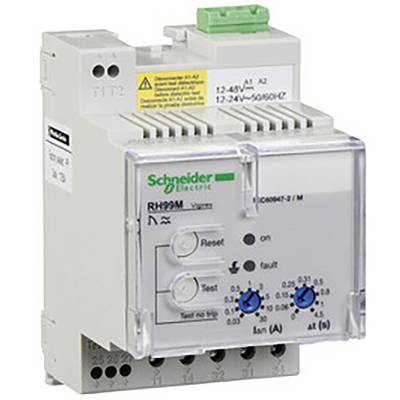

VigiPacT RH99M is een storingsstroombeveiligingsrelais voor montage op DIN-rails. Hij beschermt tegen direct of indirect contact met personen, brandgevaar en motoren. Hij meet de lekstroom in een elektrische installatie via zijn bijbehorende ringkernomvormer. Hij activeert de bijbehorende vermogensschakelaar als de ingestelde foutstroom wordt overschreden. De bedrijfsspanning bedraagt 12/24VAC 50/60Hz, of 12/48VDC. De stroomgevoeligheid kan met 9 drempelwaarden van 30 mA tot 30 A worden geselecteerd. De tijdvertraging kan met 9 instellingen van direct tot 4,5 s worden geselecteerd. Na een foutcorrectie is een lokale handmatige reset nodig. De bewaakte spanning van het verdeelnet bedraagt maximaal 1000 VAC 50/60/400 Hz. Hij wordt op een DIN-rail in een schakelkast geïnstalleerd en heeft beschermingsklasse IP40. Hij moet met een compatibele Schneider Electric ringkern- of rechthoekige sensor van type A zijn verbonden.
