Schabus 200362 SHT 8800 Watersensor Voor analoge ingangen kopen ? Conrad Electronic

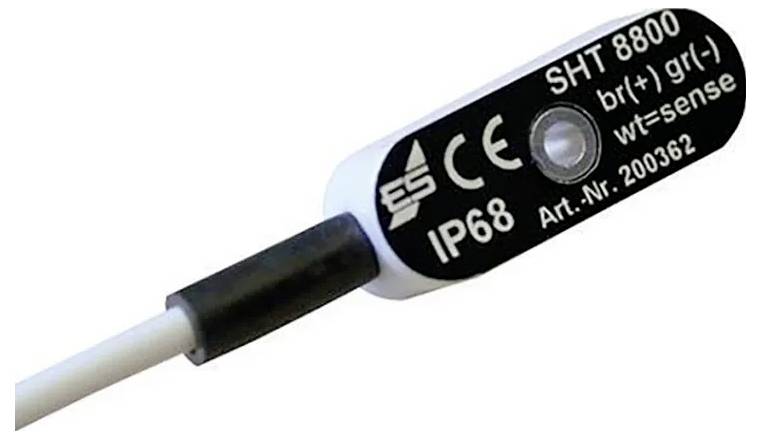

'IP68 SHT 8800' gelabelde sensor, zwart met kabel, voor waterdetectie.

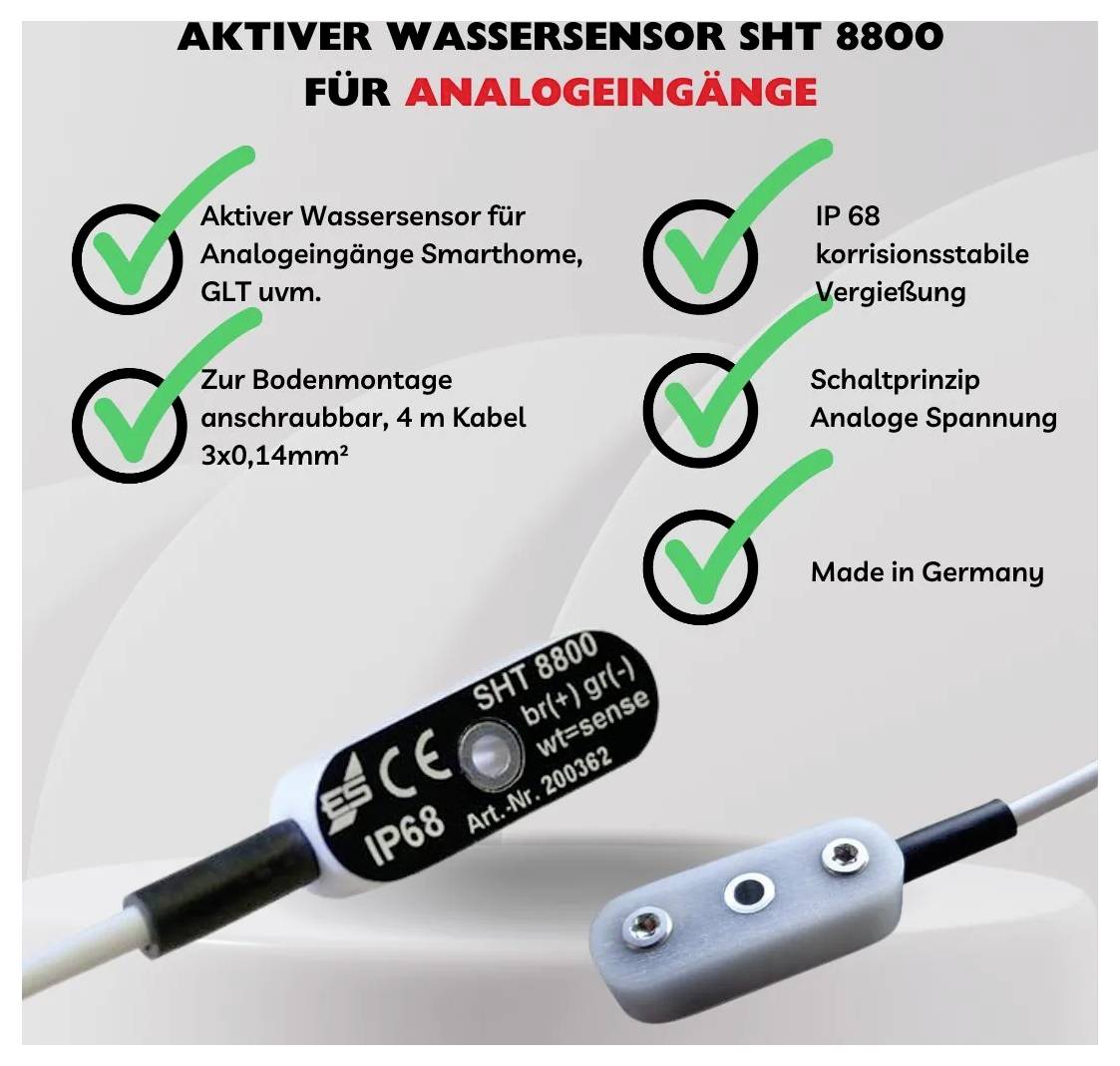

'Actieve watersensor SHT 8800 voor analoge ingangen.' Eigenschappen: geschikt voor montage op de bodem met 4m kabel, corrosiebestendig, geproduceerd in Duitsland.

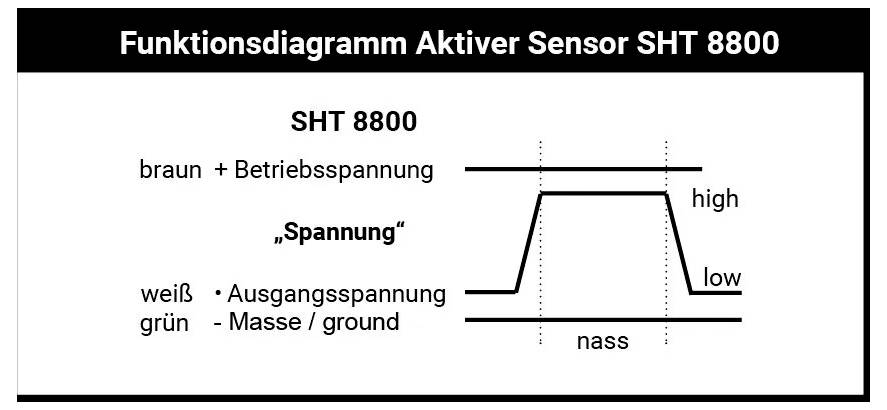

'Functiediagram Actieve Sensor SHT 8800': toont spanningsverloop in relatie tot vochtigheid met 'hoog' en 'laag' markeringen.

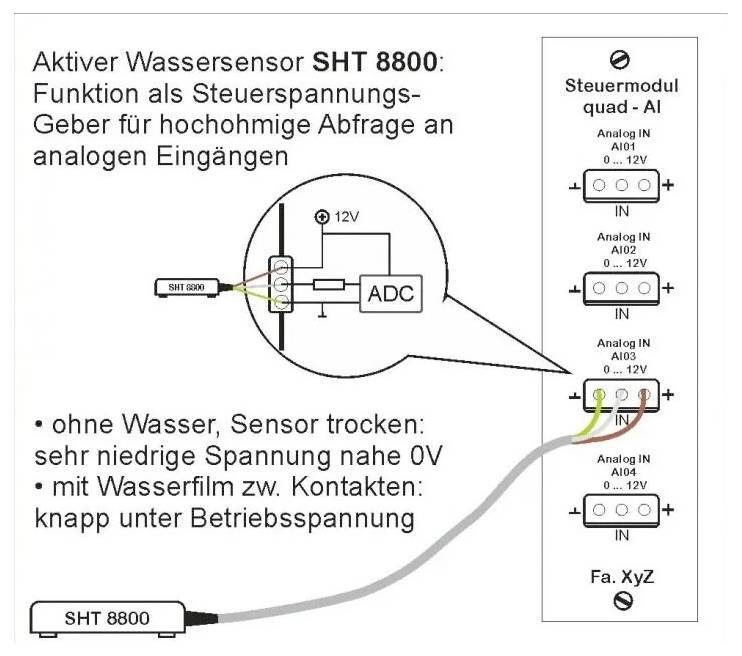

'Schematiek toont actieve watersensor SHT 8800, die fungeert als stuurspanningsleverancier met hoogohmige bevraging bij analoge ingangen.'

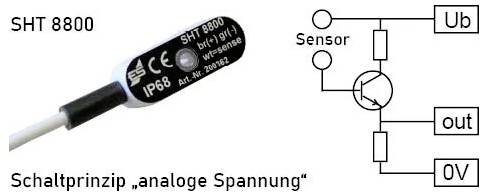

Een sensor (SHT 8800) met schakelprincipe-diagram: Sensor is aangesloten op Ub, out en 0V, toont analoge spanningsbesturing.

1/5

Datasheet (PDF)

Morgen leverbaar

9 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 71,07 / Stuk)

€ 71,07

excl. btw

Slechts 9 Stuk(s) beschikbaar

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

SHT 8800 actieve watersensor

Actieve watersensor voor analoge ingangen
montage op de vloer mogelijk
IP 68

Technische specificaties

Kabellengte: 4 m
Kabel: 3 x 0,14 vierkante millimeter
Kabelbezetting: groen = 0 V, bruin = Ub, wit =uitgang
Materiaal: kunststof, slagvast, taai-elastisch
Oppervlak contacten: V4A/roestvrij staal
Functiebereik: -15 graden / +50 graden
Bedrijfsspanning Ub: 12 V= tot 24 V=
Uitgangsspanning low/high: 0,7 V / Ub -0,7 V
Uitgangsimpedantie: ca. 500 Ohm
Beschermingsklasse: IP68
Schroefgat Ø: 3,2 mm

Soortnaam: Watersensor

Bijzonderheden: Voor analoge ingangen

Voedingsspanning: 12 - 24 V

Breedte: 12 mm

Hoogte: 10 mm

Diepte: 34 mm

Afm.: (b x h x d) 12 x 10 x 34 mm

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2239464 Schabus 200362 SHT 8800 Watersensor Voor analoge ingangen

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2239464 Schabus 200362 SHT 8800 Watersensor Voor analoge ingangen

Omschrijving

Sensor met twee V4A-metalen contacten, die in kunststof behuizing zijn gegoten. Zodra water of een andere geleidende vloeistof de beide contacten raakt, stijgt de uitgangsspanning van ongeveer 0 V tot net onder de voedingsspanning. De sensorkabels kunnen gemakkelijk zelf worden verlengd (doorsnede: 3 x 0,14 vierkante millimeter

Watersensor met ingegoten elektronica - Ideaal voor het gebruik van tot nu toe ongebruikte analoge ingangen in huisautomatisering en gebouwentechniek - corrosiebestendige gieting voor de hoogste veiligheid en duurzaamheid voor vloermontage - schroefbaar compacte, zware uitvoering, taai-elastisch, slagvast, onder voorwaarden beloopbaar.

De SHT 8800 watersensor is niet geschikt voor aansluiting op Schabus watermelders.
