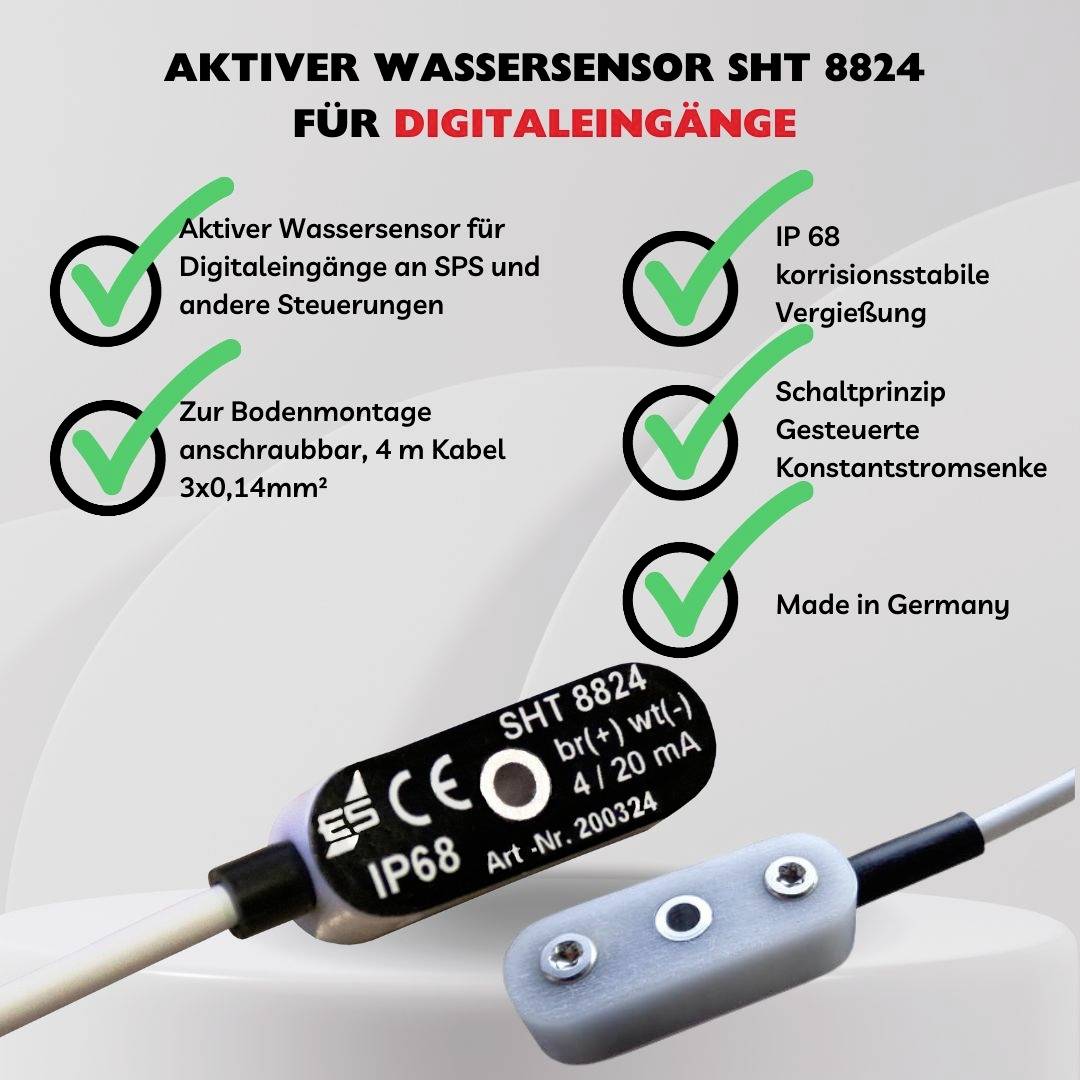

Schabus 200324 SHT 8824 Actieve watersensor Voor digitale ingangen
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
4 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 54,54 / Stuk)
€ 54,54
excl. btw
& Slechts 4 Stuk(s) beschikbaar
Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Actieve watersensor SHT 8824 voor 4-20 mA stroomlussen
- Voor de 4 - 20 mA industriestandaard "stroomlus"
- Aansluiting per definitie als "passieve sensor voor actieve ingangen in 2-draads techniek"
- Corrosiebestendige gieting voor maximale veiligheid en duurzaamheid
Technische specificaties
- Voor actieve ingangen: meettransformator/meetomvormer voor 2-draads sensoren
- Belasting: tot 500 Ω bij Ub 24 VDC, tot 700 Ω bij Ub 24 VDC
- Voedingsspanning Ub: 10...30 VDC, type 24 VDC, SELV/PELV

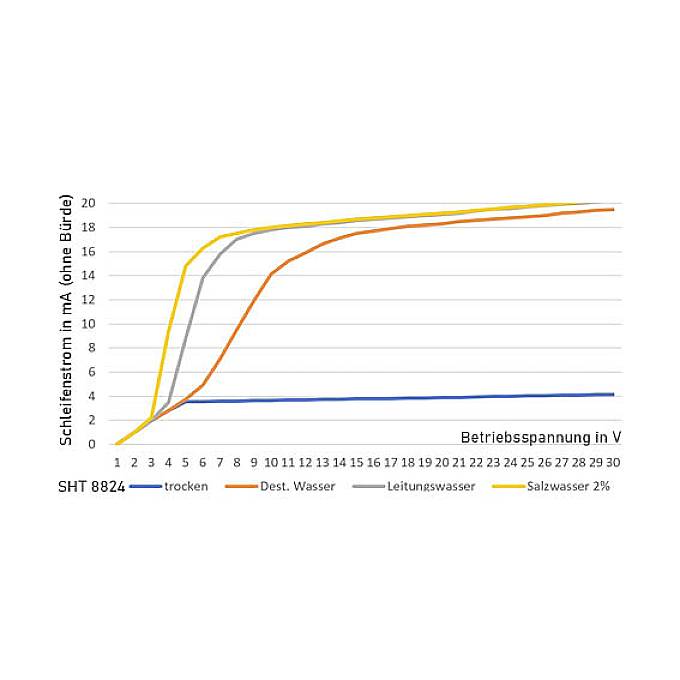

- Lusstroom droog: 4 mA @ Ub = 24 V, werkelijk 3,6 - 4,2 mA afh. van voedingsspanning
- Lusstroom nat: 19 - 20 mA @ Ub = 24 V, afh. van geleidbaarheid van het medium, werkelijk 14,1 - 20,3 mA, afh. van voedingsspanningen en geleidbaarheid
- Hoogste lusstroom: max. 21 mA @ Ub = 30 VDC en geleidbaarheid van de LFS = 1,4 x 106 S/m
- Laagste lusstroom: min. 3,6 mA @ Ub = 10 VDC en sensor = droog
- Beschermingsklasse IP68, bescherming tegen waterstralen gedurende 30 minuten, kabel kortstondig waterbestendig
- Temperatuurbereik: -15 °C: +50 °C max.
- Aansluitkabel: 2-aderig, LIYY, 2 x 0,14 mm², niet afgeschermd, Ø 3,5 mm, wit, 4 meter
- Kabelbezetting: wit negatieve aansluiting / 0 V / min, bruin positieve aansluiting / Ub / plus
- Montage: vloer, randen, groeven, hoeken
- Met aluminium versterkt schroefgat Ø 3,2 mm, 9 mm lang
- Materiaal: ABS, aluminium, roestvrijstalen contacten, gegoten met wepuran
- Soortnaam
Actieve watersensor
- Bijzonderheden
Voor digitale ingangen
- Montagewijze
Bodem
- Voedingsspanning
24 V
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2576082 Schabus 200324 SHT 8824 Actieve watersensor Voor digitale ingangen
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2576082 Schabus 200324 SHT 8824 Actieve watersensor Voor digitale ingangen
Omschrijving

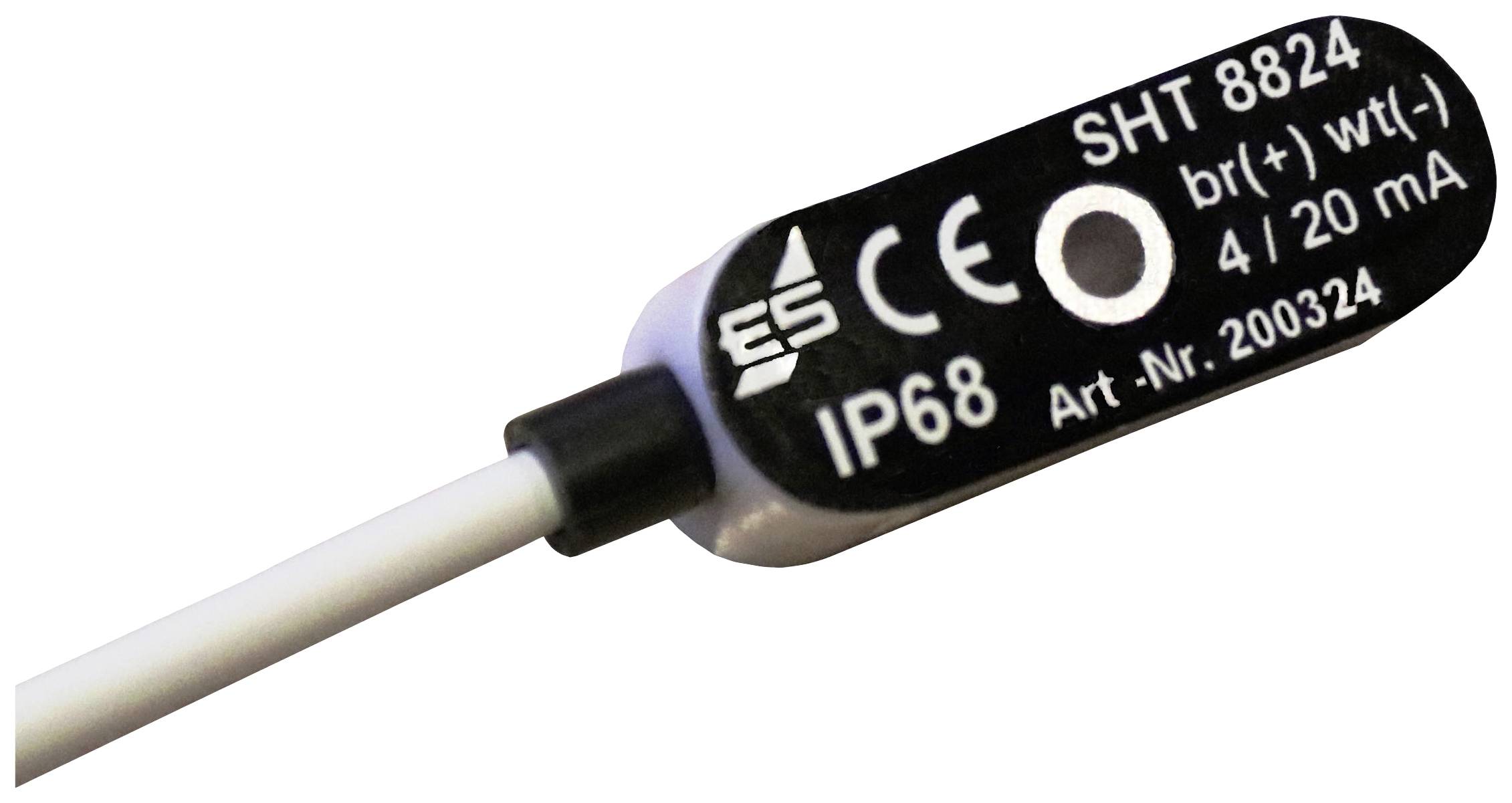

Actieve watersensor SHT 8824
Watersensor (voor 4 - 20 mA stroomketen) voor industrieel gebruik met lange kabels
De SHT 8824 watersensor is niet geschikt voor aansluiting op Schabus watermelders

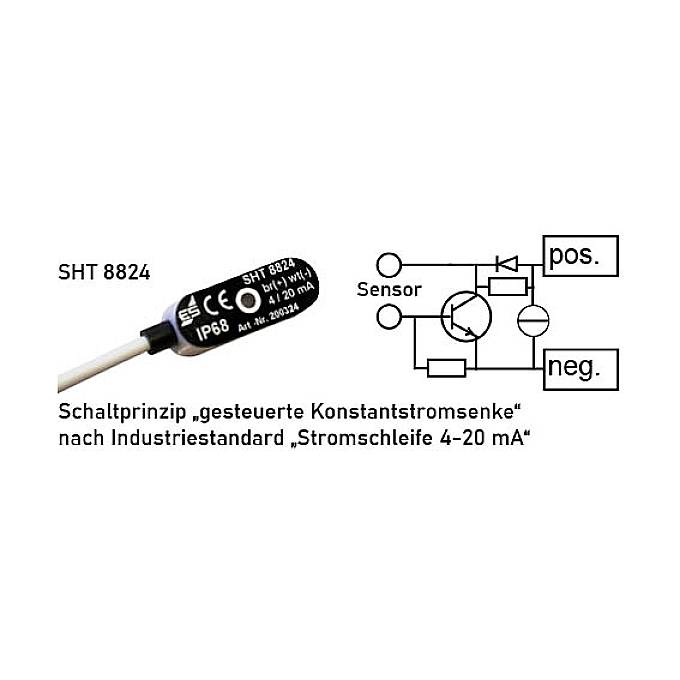

Sensor met twee roestvrijstalen contacten, die in kunststof behuizing zijn gegoten. Zodra water of een andere geleidende vloeistof de beide contacten raakt, schakelt een transistor de stroomuitgang van 4 mA naar 20 mA. De sensorkabels kunnen afhankelijk van de toepassing gemakkelijk worden verlengd.
Watersensor (voor 4 - 20 mA stroomketen) voor industrieel gebruik met lange kabels
De SHT 8824 watersensor is niet geschikt voor aansluiting op Schabus watermelders
Sensor met twee roestvrijstalen contacten, die in kunststof behuizing zijn gegoten. Zodra water of een andere geleidende vloeistof de beide contacten raakt, schakelt een transistor de stroomuitgang van 4 mA naar 20 mA. De sensorkabels kunnen afhankelijk van de toepassing gemakkelijk worden verlengd.
Uitvoering
- Voor vloermontage schroefbaar
- Compacte, zware uitvoering, taai-elastisch, slagvast, onder bepaalde omstandigheden bestand tegen betreden.
Omvang van de levering
- Watersensor SHT 8824 met 4 m kabel
- Montagemateriaal (schroeven, pluggen).
