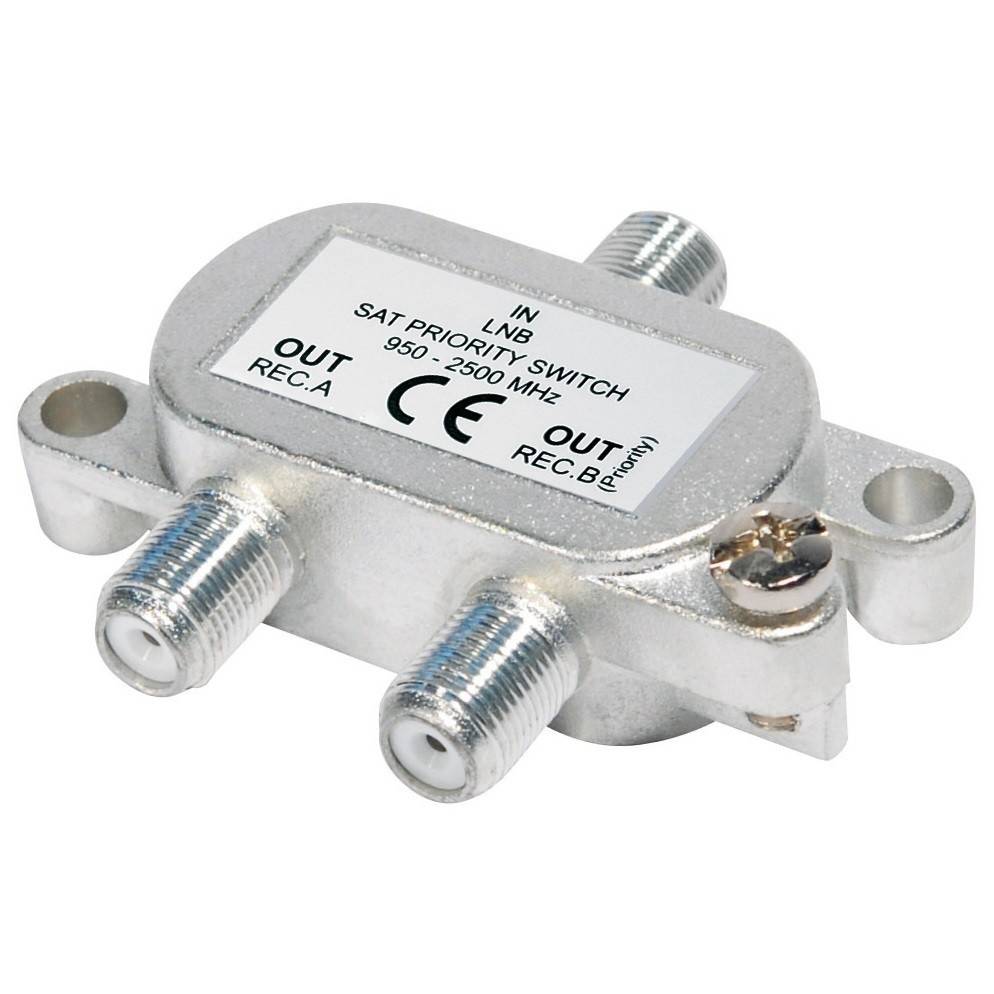

Satelliet Priority Switch met 2 uitgangen / 950-2500 MHz
EAN:
Fabrikantnummer:
Artikelnummer:
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop door Conrad ElectronicVerzending door Onlinekabelshop
Aantal
Totaal
€ 11,94
excl. btw
& € 5,95
Slechts 1 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht
Technische specificaties
- Kleur (specifiek)
Grijs
- UKCA
Ja
Omschrijving
Satelliet Priority Switch met 2 uitgangen / 950-2500 MHz
Gebruik deze SAT Priority Switch om binnen uw satelliet schotel antenne installatie 1 LNB te splitten naar 2 receivers.
Hoe werkt de voorrangschakelaar?
sluit de kabel vanaf de LNB aan op de 'IN LNB' poort
sluit de satellietontvanger die u het meest gebruikt (ontvanger 1) aan op de 'OUT REC.B (priority)' poort
sluit de andere satellietontvanger (ontvanger 2) aan op de 'OUT REC.A' poort
indien ontvanger 1 aanstaat bepaalt deze de programma schakeling en levert deze voeding aan de LNB
schakelt u ontvanger 1 uit, dan kan ontvanger 2 de programma schakeling bepalen en voeding leveren aan de LNB
Kenmerken:
sluit 2 receivers aan op 1 LNB via 'master' / 'slave' principe
frequentiebereik: 950 - 2400 MHz (geschikt voor satelliet installaties)
DC pass: laat stroom door van bijv. receiver naar LNB
of de 'master' receiver aan/uit staat wordt bepaalt a.d.v. wel/geen levering van voeding aan LNB
controle signaal is 13V/18V, 22KHz AAN/UIT, DiSEqC van receiver 1/2)
Afsluitweerstand voor niet-gebruikte uitgangen
Ongebruikte aansluitingen dienen afgesloten te worden met een afsluitweerstand.
Aarde aansluiting
U dient uw CAI installatie maar op 1 punt te aarden. Sluit bij voorkeur uw abonnee overname punt (AOP) aan op het aardingspunt in uw meterkast. Is dit niet mogelijk, dan de versterker. Indien dit niet mogelijk is, dan uw verdeler.
Bescherm uw CAI installatie
Geef overspanning geen kans om schade toe te brengen aan uw TV's, decoders, versterkers en andere apparaten aangesloten op uw satelliet installatie. Sluit daarom een overspanningsbeveiliging aan op de uitgang van uw LNB. Alle andere onderdelen in uw satelliet installatie zijn nu beschermd.
Specificaties Satelliet Priority Switch met 2 uitgangen / 950-2500 MHz
aansluitingen: 3x F (vrouwelijk)
indeling: 1x LNB ingang / 1x uitgang A (slave) / 1x uitgang B (master)
frequentiebereik: 950 - 2500 MHz (geschikt voor satelliet installaties)
DC pass (laat stroom door)
aarde aansluiting
conform: RoHS
kleur: grijs
garantie: 2 jaar
