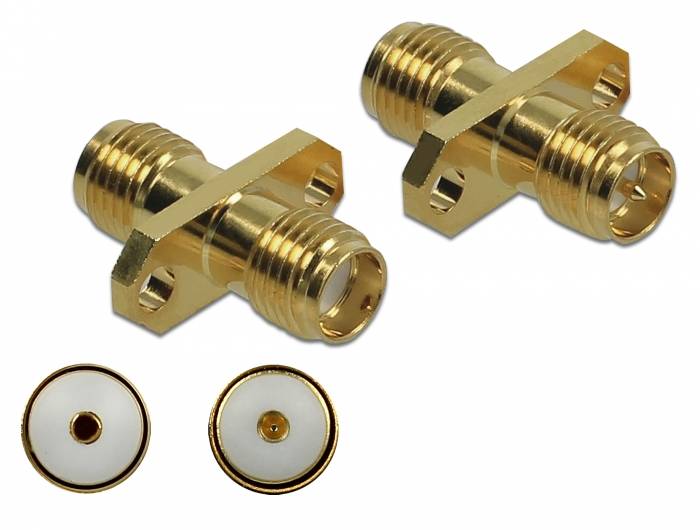

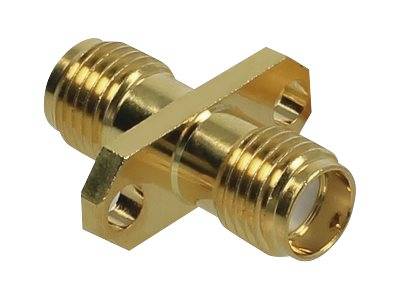

RP-SMA (v) - SMA (v) inbouw adapter - 50 Ohm / 10 GHz
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal
€ 16,77
excl. btw
& Slechts 1 Stuk(s) beschikbaar
RP-SMA (v) - SMA (v) inbouw adapter - 50 Ohm / 10 GHz
Technische specificaties
- Kleur (specifiek)
Goud
- Gewicht
0.000
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 810059425 RP-SMA (v) - SMA (v) inbouw adapter - 50 Ohm / 10 GHz
Omschrijving
RP-SMA (v) - SMA (v) inbouw adapter - 50 Ohm / 10 GHz
Deze adapter kunt u gebruiken om een RP-SMA mannelijk connector te verbinden met een SMA connector. Deze adapter kunt u bijvoorbeeld gebruiken voor antennes, modems, routers, (satelliet)decoders en diverse andere apparaten met antennes.
Kenmerken:
verloopadapter met omgekeerde polariteit SMA (RP-SMA) aansluiting en standaard SMA aansluiting
50 Ohm impedantie
frequentiebereik: 10 GHz
geschikt voor (paneel)inbouw (2 schroefdoorgangen)
gebruikstemperatuur: -10°C tot +50°C
schroeftype: 1/4'' - 36 UNS - 2A
vergulde adapter
SMA connector
De SMA connector is een schroefbare compacte coaxiale RF connector ontwikkeld in de jaren '60 met een impedantie van 50 Ohm.
Omgekeerde polariteit SMA connectoren
Naast standaard SMA connectoren zijn er ook omgekeerde polariteit SMA connectoren (Reverse Polarity SMA). Dit is een variatie van de SMA connector waarbij de binnenste pin van geslacht wisselt. SMA connectoren zijn niet compatibel met RP-SMA connectoren, maar er zijn adapters verkrijgbaar die deze convertering kunnen realiseren. Een (RP-)SMA aansluiting is ook vaak te vinden op Wi-Fi (modem)routers met afneembare antenne.
In totaal zijn er 4 soorten SMA connectoren:
SMA mannelijk (pin aan binnenzijde, schroefdraad zit aan de binnenzijde)
SMA vrouwelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de buitenzijde)
RP-SMA mannelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de binnenzijde)
RP-SMA vrouwelijk (pin aan binnenzijde, schroefdraad zit aan de buitenzijde)
Specificaties RP-SMA (v) - SMA (v) inbouw adapter - 50 Ohm / 10 GHz
connectoren: RP SMA (vrouwelijk) - SMA (vrouwelijk)
uitvoering: rechte adapter
geschikt voor (paneel)inbouw (2 schroefdoorgangen)
impedantie: 50 Ohm
frequentiebereik: 10 GHz
gebruikstemperatuur: -10°C tot +50°C
schroeftype: 1/4'' - 36 UNS - 2A
materiaal: messing (legering van koper en zink)
levering omvat 1x adapter
lengte: 17,3 mm
breedte: 16 mm
afstand tussen schroefgaten: 12,2 mm
conform: RoHS
kleur: goud
garantie: 2 jaar
