Rohde & Schwarz RTH1054MSO Handoscilloscoop 500 MHz 500 kpts 10 Bit 1 stuk(s) kopen ? Conrad Electronic

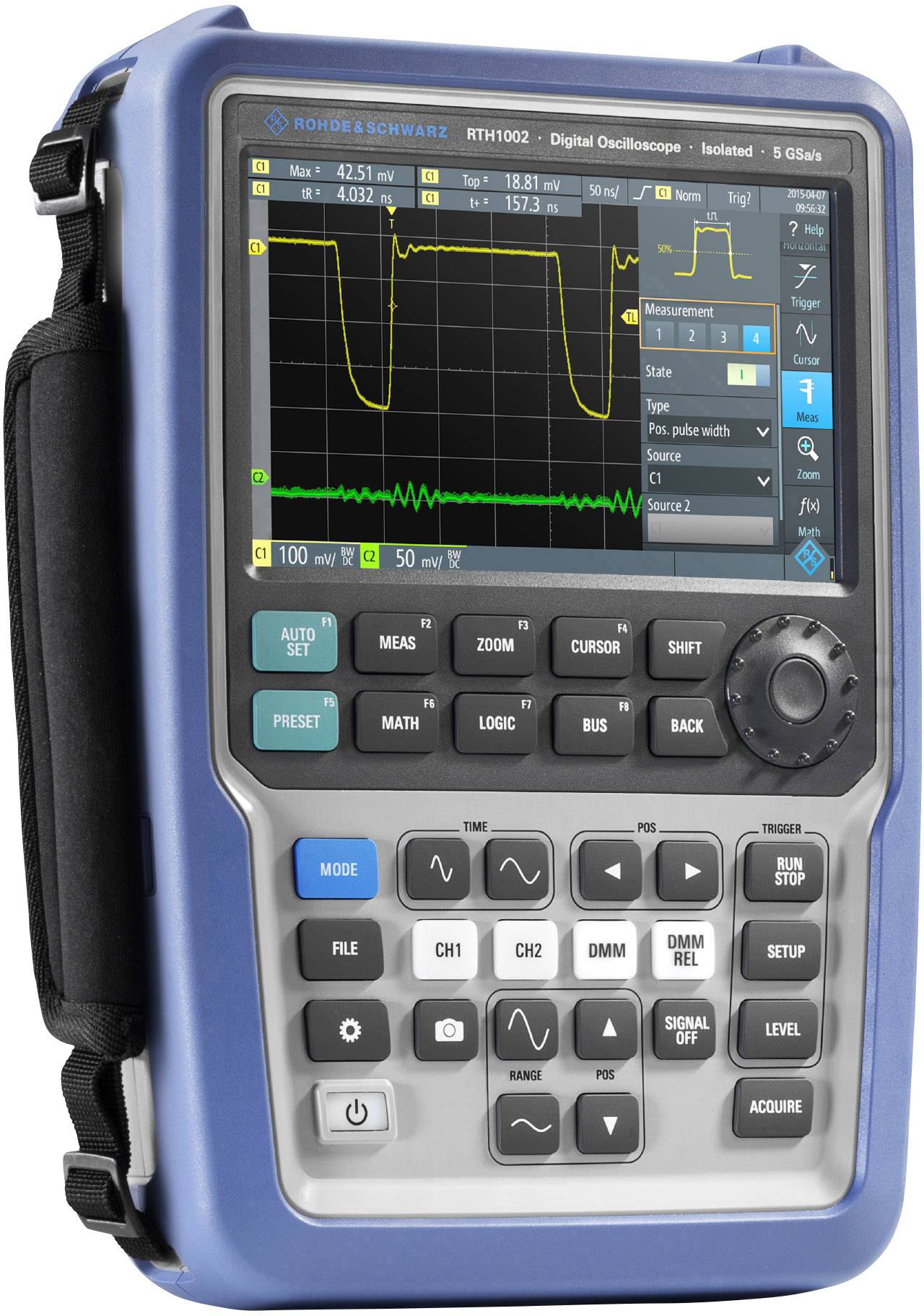

Draagbaar oscilloscoop met groot kleurenscherm, toont golfvormetingen. Talrijke toetsen voor verschillende meetmodi en aanpassingen.

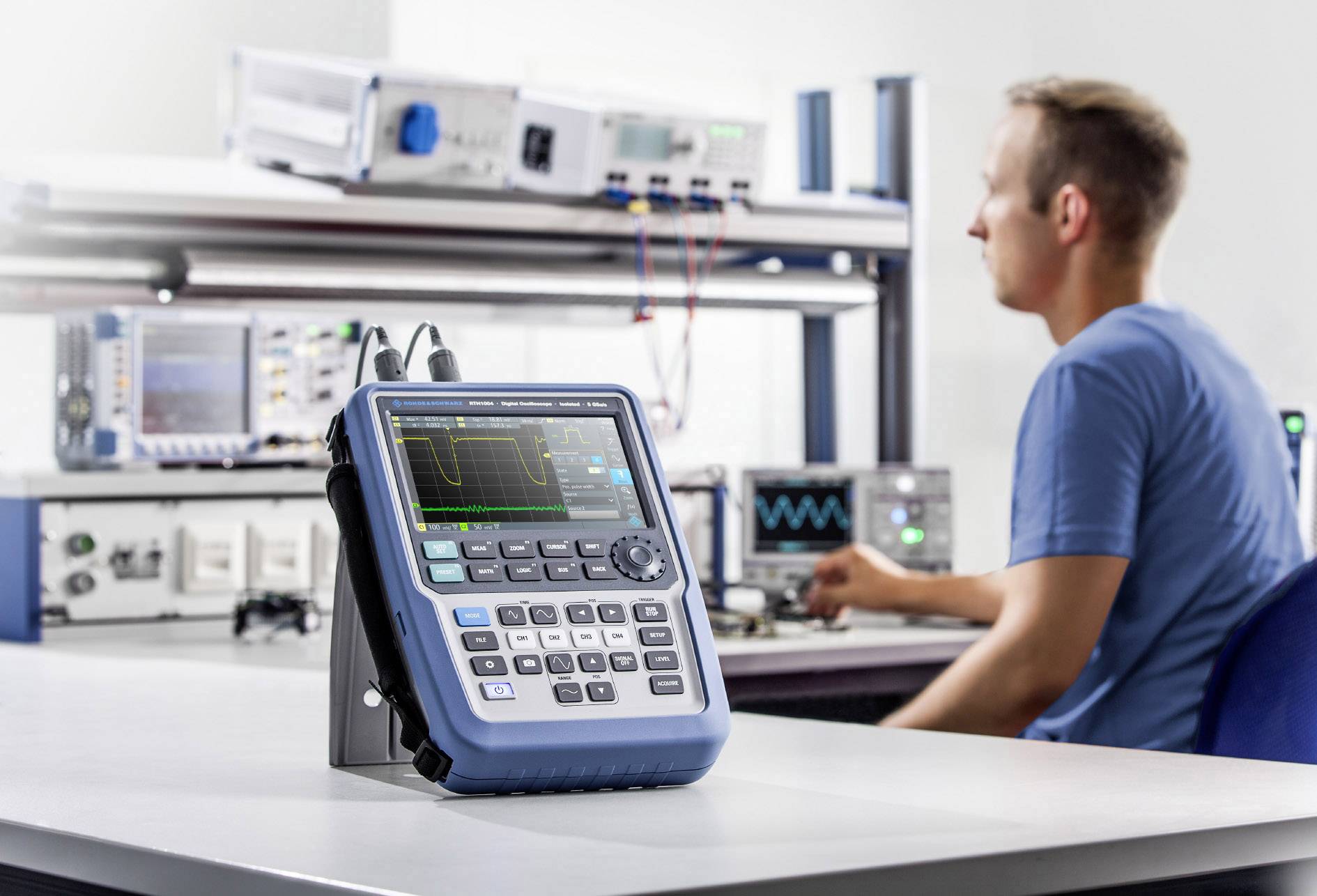

Een technicus zit in een laboratorium en werkt met een oscilloscoop die op een tafel staat. Op de achtergrond zijn nog meer elektronische apparaten te zien.

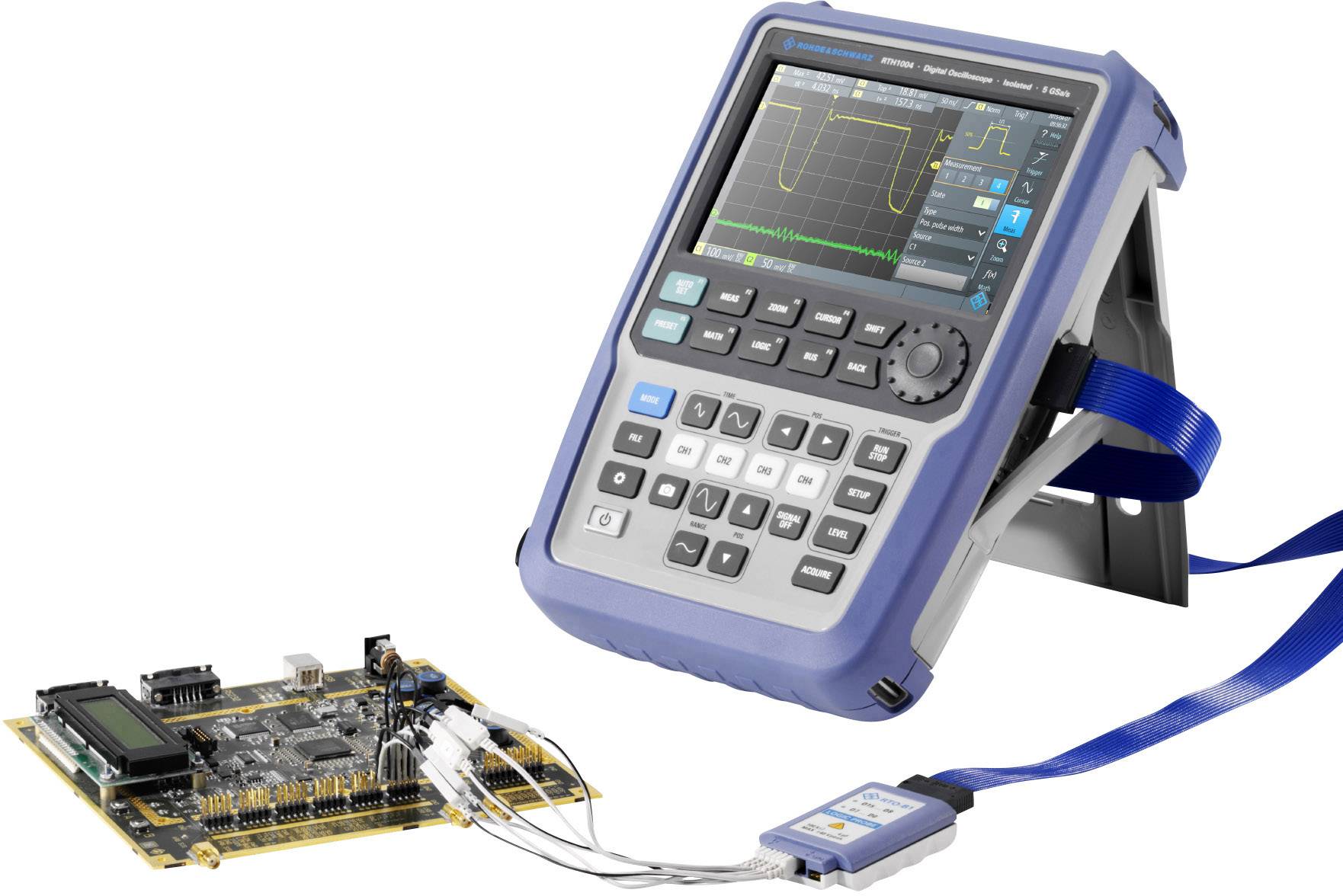

Een draagbaar oscilloscoop meet de elektrische signalen van een printplaat die met kabels is verbonden.

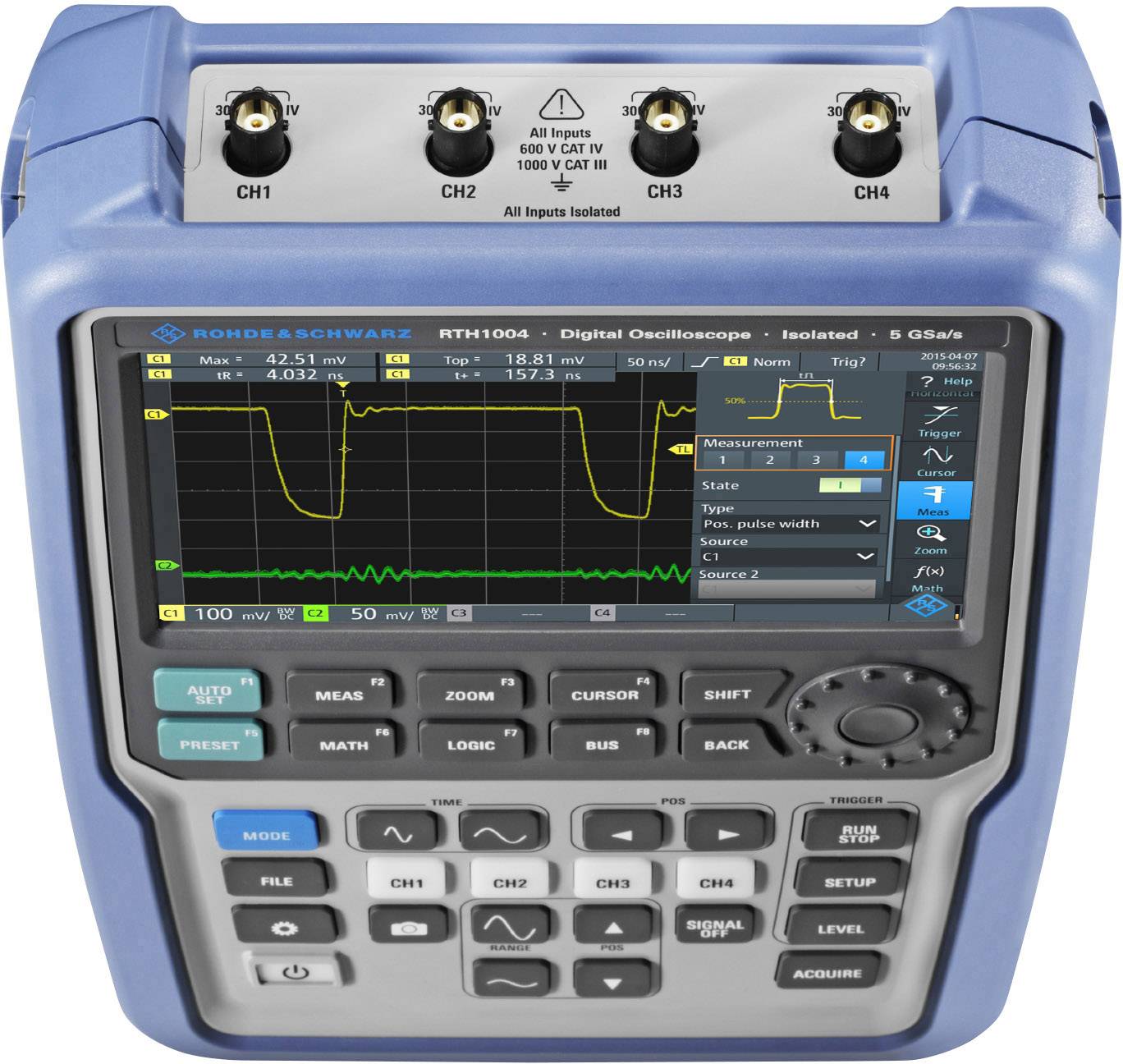

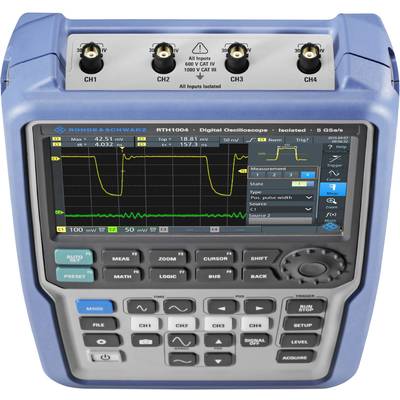

Draagbaar digitaal oscilloscoop met weergave van spanningsgolfvorm op het scherm, twee actieve kanalen en meerdere bedieningsknoppen.

1/4

Onbekende levertijd

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 10.726,45 / Stuk)

€ 10.726,45

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

R&S Scope Rider, handheld MSO-oscilloscoop, scopemeter, bandbreedte 500 MHz, 4 kanalen, CAT IV

Bandbreedte: 500 MHz
Aftastfrequentie 5 Gsample/s
Geheugendiepte 500 ksample
5 meetinstrumenten in 1: handoscilloscoop met de prestaties van een laboratoriumoscilloscoop, logica-analysator, protocolanalysator, datalogger, digitale multimeter (deels optioneel)
Capacitief touch-scherm, maar kan ook volledig via toetsen worden bediend
Meetcategorie CAT IV 600 V
WiFi voor webgebaseerde afstandsbediening (optioneel)

Technische specificaties

Soortnaam: Handoscilloscoop

Bandbreedte: 500 MHz

Scherm: LC TFT-kleurendisplay, touch-bediening

Resolutie: 10 Bit

Beeldschermgrootte: 17.78 cm

Tijdbasis: 1 ns/div tot 500 s/div

Aantal analoge ingangen (max.): 4

: Fabrieksstandaard (zonder certificaat)

Meetcategorie: CAT IV 600 V
CAT III 1000 V

Rasterafbuiging: 2 mV

Ingangsimpedantie: 1 MΩ

Ingangskoppeling: AC, DC

Ingangsspanning: 300 V

Voedingsspanning: 100 - 240 V/AC

Afm.: (l x b x h) 74 x 201 x 293 mm

Gewicht: 2.4 kg

Aantal digitale ingangen (max.): 8

Scherm: 800 x 480 Pixel

Breedte: 201 mm

Hoogte: 293 mm

: 74 mm

Interfaces: USB-host
USB-device
LAN
SD-kaart

Geheugendiepte/kanaal: 500 kpts

Type: RTH1054MSO

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1485900 Rohde & Schwarz RTH1054MSO Handoscilloscoop 500 MHz 500 kpts 10 Bit 1 stuk(s)

Informatie

Informatie 1485900 Rohde & Schwarz RTH1054MSO Handoscilloscoop 500 MHz 500 kpts 10 Bit 1 stuk(s)

Omschrijving

De prestaties van een laboratoriumoscilloscoop in robuust handheld-formaat: zowel bij de foutopsporing bij embedded designs in het laboratorium als bij het analyseren van complexe vraagstellingen in het veld biedt de R&S Scope Rider niet alleen de prestaties en mogelijkheden van een laboratoriumapparaat maar ook het robuuste ontwerp van een op batterijen werkende handheld-oscilloscoop.De software 'History and segmented memory' is nu gratis in de standaardconfiguratie inbegrepen.Deze optie maakt de automatische opslag van tot 5000 meetcurven in een apart geschiedenisgeheugen mogelijk.Op elk willekeurig moment kan toegang worden verkregen tot het geschiedenisgeheugen om de golfvorm te analyseren om de volledige functionaliteit van de oscilloscoop te gebruiken.

Uitvoering

4 individueel geïsoleerde ingangskanalen
8 digitale kanalen
Geïntegreerde datalogger
Meetcategorie: CAT IV 600 V / CAT III 1000 V
IP51-druipwaterdichte, stofdichte behuizing voor maximale robuustheid in ruige omgevingen
7'' 800 x 480 capacitief touch-display
WiFi voor webgebaseerde afstandsbediening
Geïsoleerde USB- en LAN-interfaces voor gegevensuitwisseling en voor PC-aansluiting
SD-kaartsleuf voor kaarten tot 32 GB
Aftastfrequentie tot 5 Gsample/s en geheugendiepte tot 500 ksample
33 automatische meetfuncties
Waveform-rekenfuncties
Breedste keuze aan typen triggers
Diepe Waveform-zoomfunctie
