Robotis Servomotor MBS-ANT-61 kopen ? Conrad Electronic

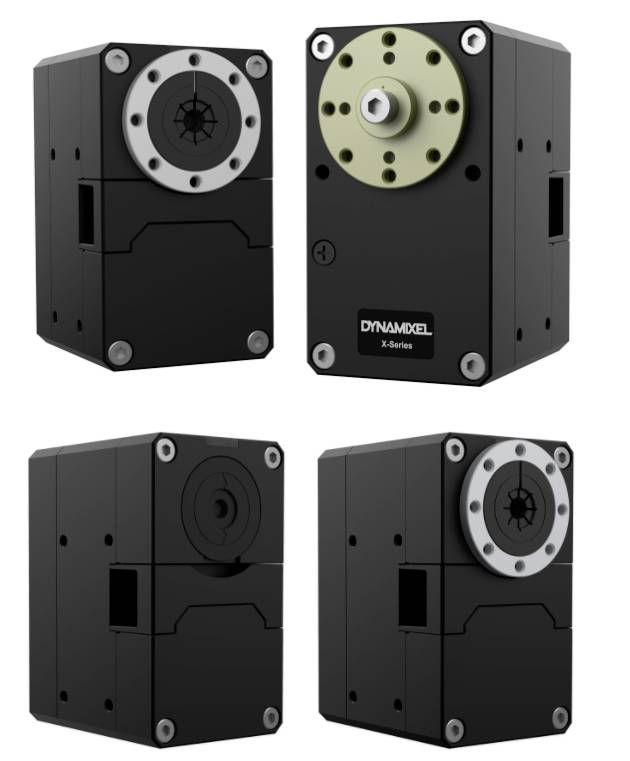

'Vier zwarte, parallellipipedum-vormige Servo-motoren van de DYNAMIXEL X-serie met verschillende aansluitpunten en een markering.'

Verzamel afbeelding

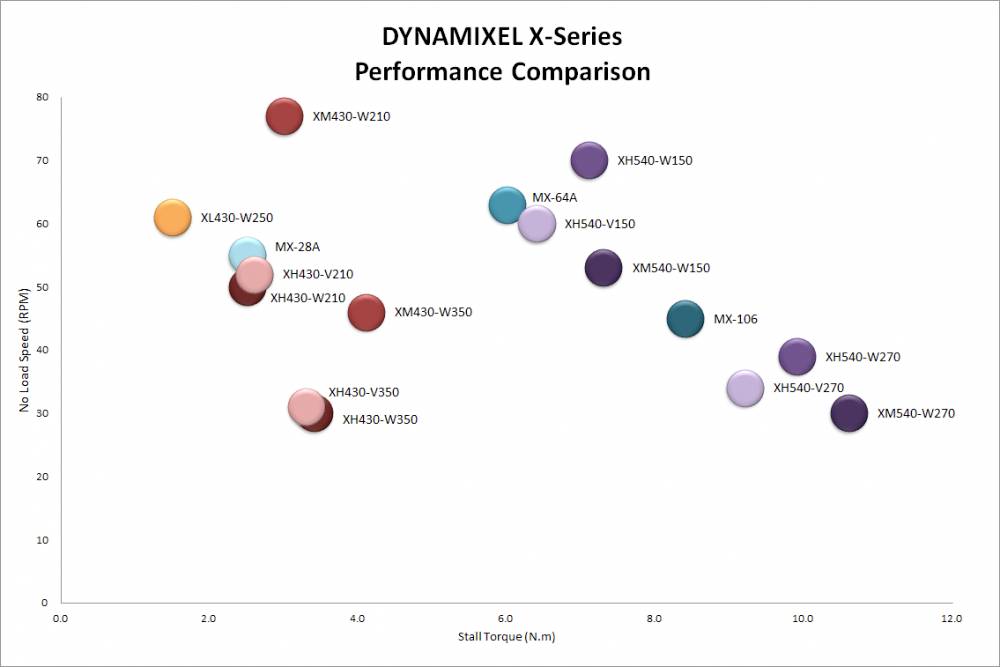

'DYNAMIXEL X-Serie Prestatievergelijking' diagram toont een relatie tussen koppel (N.m) en belastingssnelheid (RPM) voor verschillende modellen.

Vergelijking van de prestaties van de DYNAMIXEL X-serie' toont koppel (Nm) ten opzichte van last (RPM) voor modellen zoals XM540 en XL430. Gegevenspunten gegroepeerd.

1/3

Verzamel afbeelding

Leverbaar di. 29 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 690,08 / Stuk)

€ 690,08

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

SERVOMOTOR: XH540-V270-R
Gewicht 165 g
Afmetingen: 33,5 x 58,5 x 44 mm
Transmissiereductieverhouding: 272,5:1
Koppel: 24 V 9,2N.m.
Omw/min: 24 V 34
Interne UC: STM32F103C8 72 MHz Cortex M3
Encoder: Contactloos magneetencoder
Instelnauwkeurigheid: 0,088° x 4096 stappen
Werkspanning: 24 V
Protocol: RS485
ID: 0 - 252
Baud rate: 9600 bps - 4,5 Mbps

Soortnaam: Servomotor

Fabrikantnr.: MBS-ANT-61

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3089987 Robotis Servomotor MBS-ANT-61

Omschrijving

De DYNAMIXEL X540-serie beschikt over een kracht, vergelijkbaar met de MX106, maar het volume is met 28,4% verminderd. De Dynamixel X-serie is de nieuwste netwerk-servomotoren serie, van ROBOTIS. De XH540-V270-R servomotor beschikt over contactloze magneetencoders, waardoor 360° rotaties met een snelheid van maximaal 34 omw/min mogelijk zijn. Daarbij zijn draaimomenten van maximaal 9,2 Nm bij een aanliggende spanning van 24 V. mogelijk. Deze uitstekende prestatiekenmerken in combinatie met het zeer lage gewicht van slechts 165 g zorgen voor een zeer krachtige servomotor voor het universele toepassingsgebied.

Kabeldoorvoer
Bovendien is bij de Dynamixel X-serie de kabelgeleiding grondig herzien, waardoor een nog hogere betrouwbaarheid is bereikt. De kabels worden niet meer zoals bij de AX/MX-serie gebruikelijk, aan de achterkant van de servomotor aangesloten, maar worden langs de draai- en vispunten geleid, waardoor de kabels minder worden belast.

Schroefverbinding
De schroefverbinding van de Dynamixel X-serie kan op verschillende manieren plaatsvinden. Bij het gebruik van montageprofielen moet er echter op worden gelet dat de meegeleverde afstandsringen worden gebruikt.

De teksten voor dit artikel zijn automatisch vertaald.
