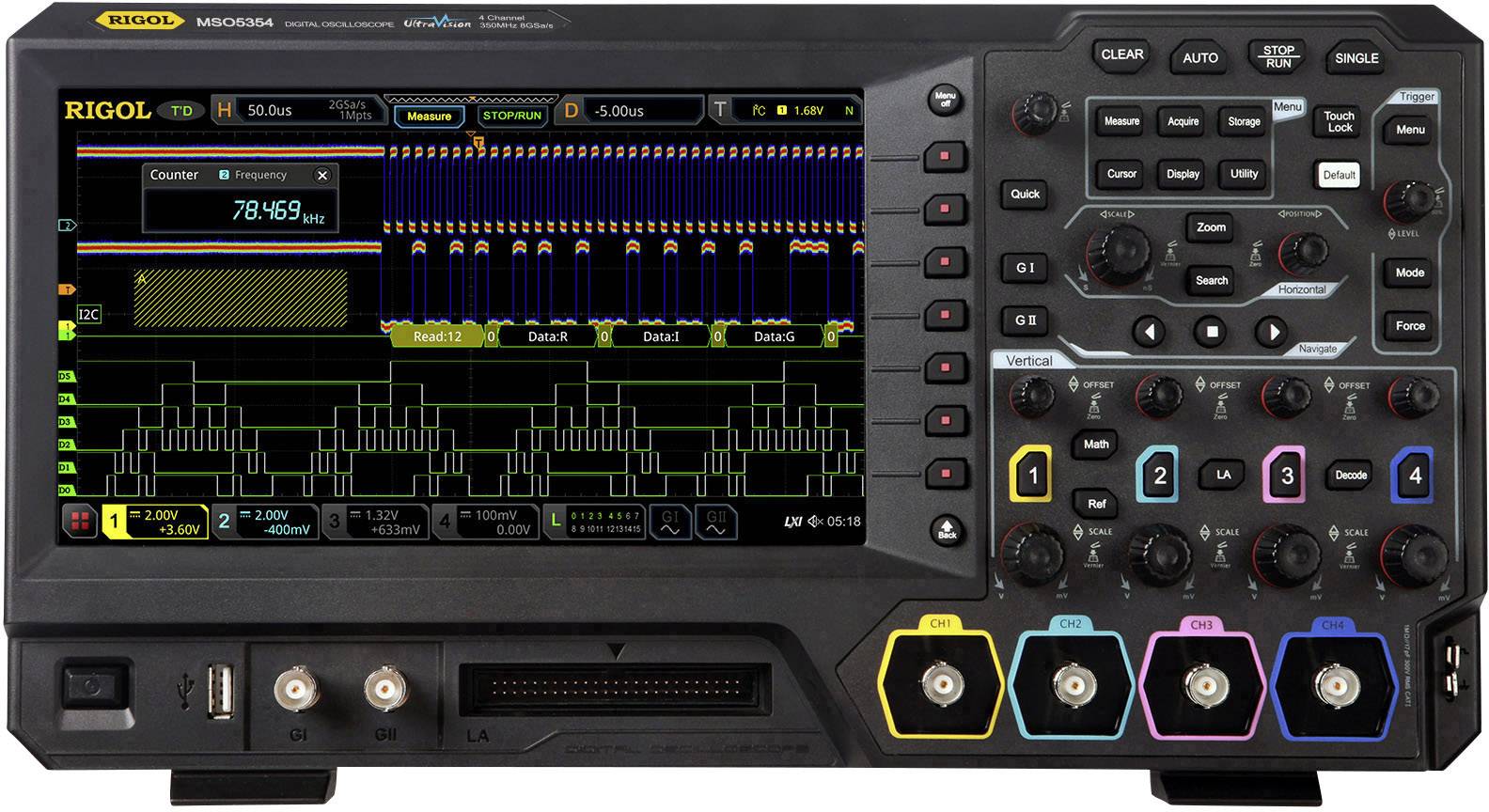

Een digitale oscilloscoop met meerdere schermen voor spanning- en frequentiemetingen. Verschillende toetsen en draaiknoppen voor bediening.

Zwart elektronisch apparaat met meerdere knoppen aan de zijkant, gezien vanuit een rechteraanzicht. Het zou kunnen gaan om een audio- of communicatieapparaat.

Zwart, verticaal staand elektronisch apparaat met meerdere draaiknoppen aan de linkerkant. Het zou een versterker kunnen zijn.

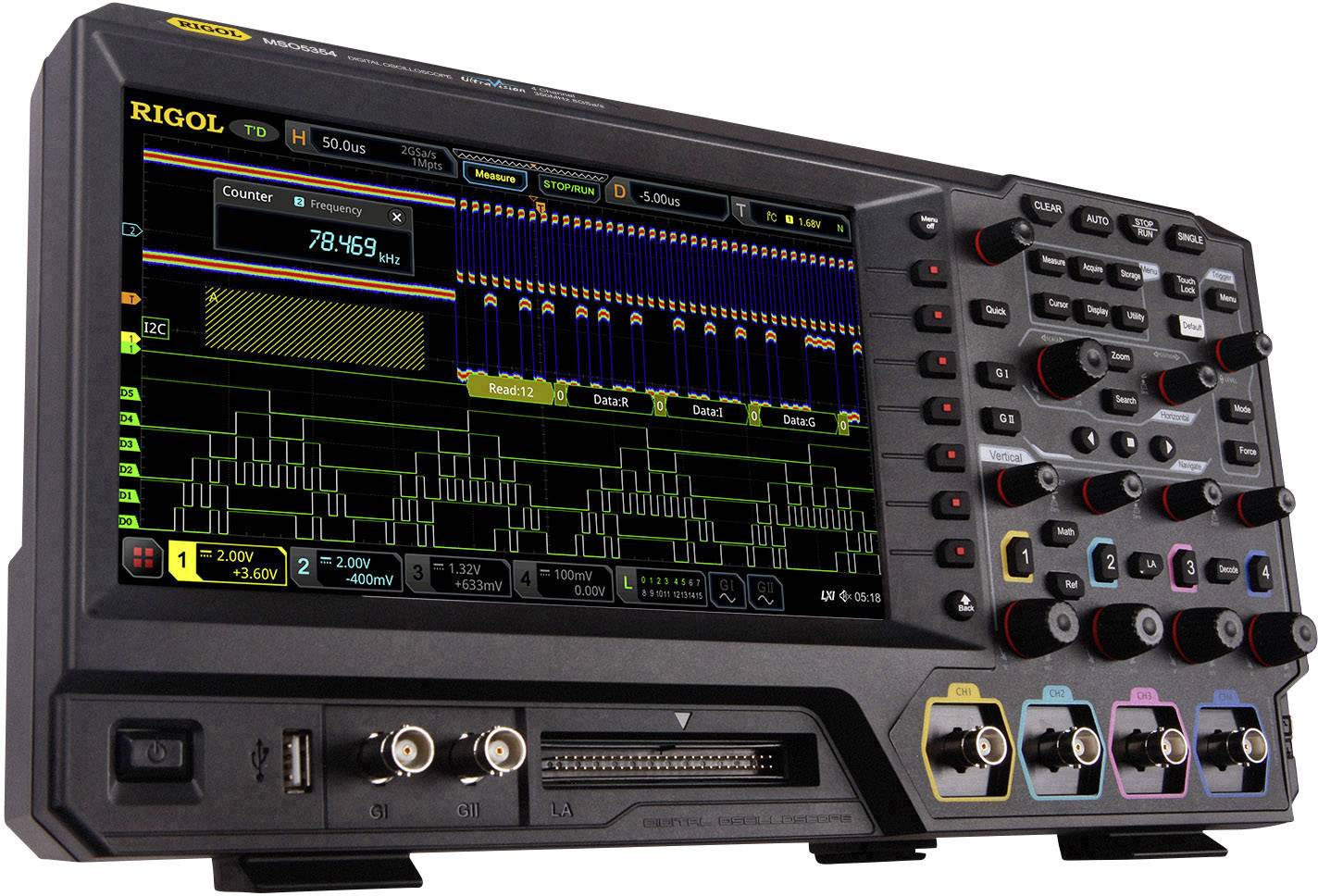

Digitale oscilloscoop met kleurendisplay toont complexe signaalvormen en meetwaarden. Bedieningselementen en aansluitingen duidelijk zichtbaar.

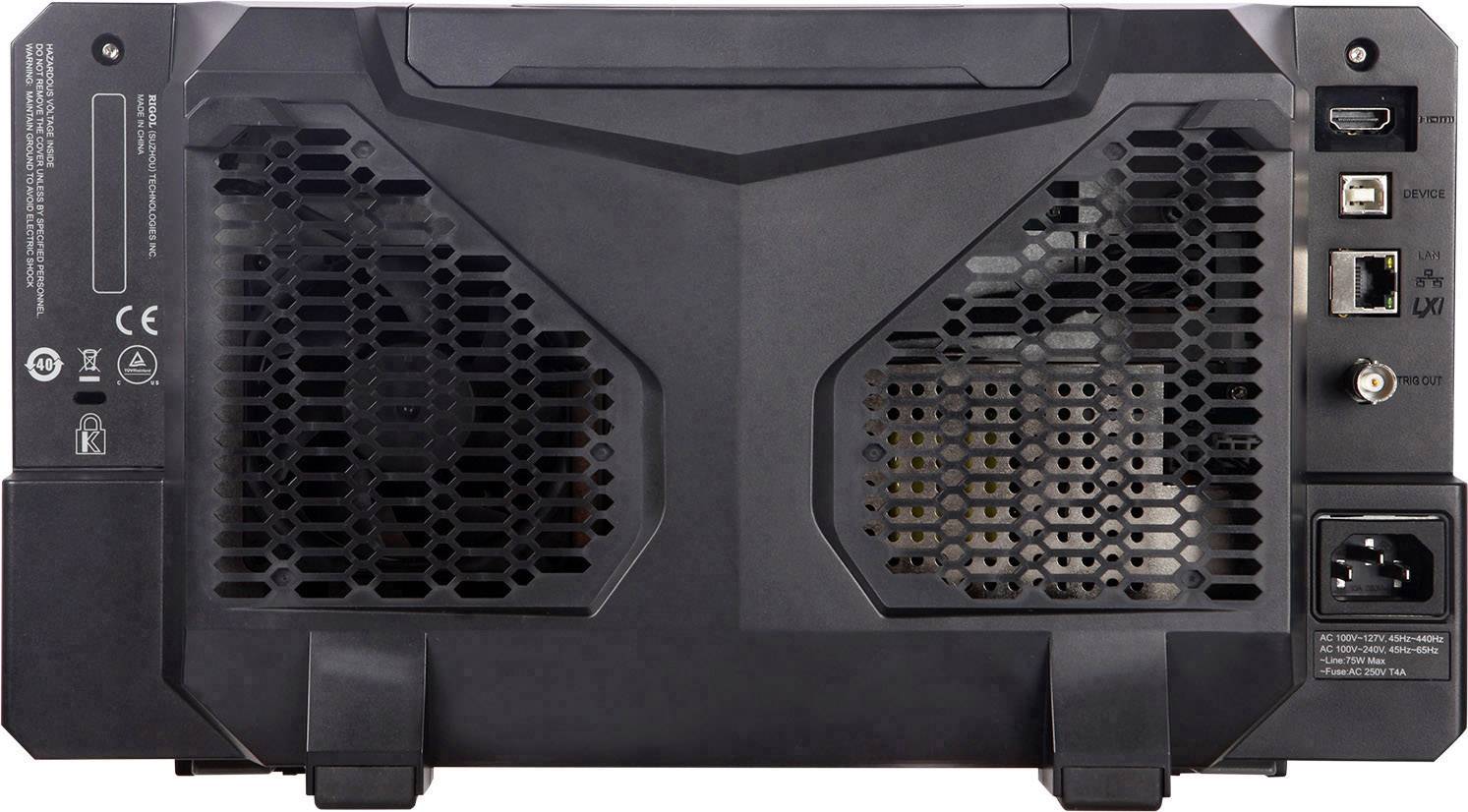

Achterkant van een elektronisch apparaat met ventilatierooster, stroomaansluiting en verschillende ingangs- en uitgangsppoorten.

1/5

Datasheet (PDF)

Morgen leverbaar

4 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 2.020,66 / Stuk)

€ 2.020,66

excl. btw

Gratis verzending*

Slechts 4 Stuk(s) beschikbaar

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Rigol digitale oscilloscoop MSO5354

Bandbreedte: 350 MHz
Aantal analoge ingangen max. 4
Sampling rate 8 GSa/s
Geheugendiepte 100 Mpts

Technische specificaties

16 digitale ingangen (PLA2216 nodig - niet meegeleverd).

Soortnaam: Digitale oscilloscoop

Bandbreedte: 350 MHz

Samplingrate/kanaal: 8 GSa/s

Scherm: LCD

Resolutie: 8 Bit

Beeldschermgrootte: 9 Zoll (22,86cm)

Aantal analoge ingangen (max.): 4

: Fabrieksstandaard (zonder certificaat)

Meetcategorie: CAT I

Rasterafbuiging: 1 mV/div - 10 V/div

Ingangsimpedantie: 1 MΩ ±1 %

Ingangskoppeling: AC of DC

Voedingsspanning: 100 V - 240 V

Afm.: (l x b x h) 130 x 367 x 200 mm

Gewicht: 3.5 kg

Scherm: 1024 x 600

Breedte: 367 mm

Hoogte: 200 mm

: 130 mm

Interfaces: LAN
USB

Geheugendiepte/kanaal: 100 Mpts

Type: MSO5354

Documenten en downloads

Datablad

Datablad 1883451 Rigol MSO5354 Digitale oscilloscoop 350 MHz 8 GSa/s 100 Mpts 8 Bit 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1883451 Rigol MSO5354 Digitale oscilloscoop 350 MHz 8 GSa/s 100 Mpts 8 Bit 1 stuk(s)

Verklaring van Overeenstemming

Verklaring van Overeenstemming 1883451 Rigol MSO5354 Digitale oscilloscoop 350 MHz 8 GSa/s 100 Mpts 8 Bit 1 stuk(s)

Omschrijving

Het model MSO5354 is een 350 MHz 4-kanaalse digitale oscilloscoop met een sampling rate van 8 GS/s per kanaal en met uitstekende eigenschappen zoals een zeer grote geheugendiepte tot 200 Mpts, geïntegreerde seriële bustriggering en een 9” kleurentouchscreen voor de optimale weergave van meetsignalen. LAN-, USB- en HDMI-besturing zijn standaard, evenals veel mathematische functies.

Uitvoering

Automatische meting van 41 golfvorm parameters; vollediggeheugen-hardware-meetfunctie
Een groot aantal triggers en decoderingen voor seriële protocollen
Tot 450.000 frames met hardware-real-time- en continue golfvormregistratie en weergavefuncties
9” (22,86cm) capacitief multi-touchscreen, 256-traps intensiteitsniveauweergave
Unieke online upgrade-aanbieding
Modern en fijn industrieel ontwerp, eenvoudig te bedienen
Integreert 7 onafhankelijke instrumenten in 1: digitale oscilloscoop, logica-analysator, spectrumanalysator, arbitraire golfvormgenerator, digitale voltmeter, frequentieteller, protocolanalysator

Omvang van de levering

Basistoestel
Voedingskabel
4x sonde PVP2350 350 MHz
Beknopte gebruiksaanwijzing
Driver
Kalibratiecertificaat

Opmerkingen

De geheugendiepte per kanaal is, totaal geheugen over de gebruikte kanalen.

HDMI is een geregistreerd handelsmerk van HDMI Licensing L.L.C.
