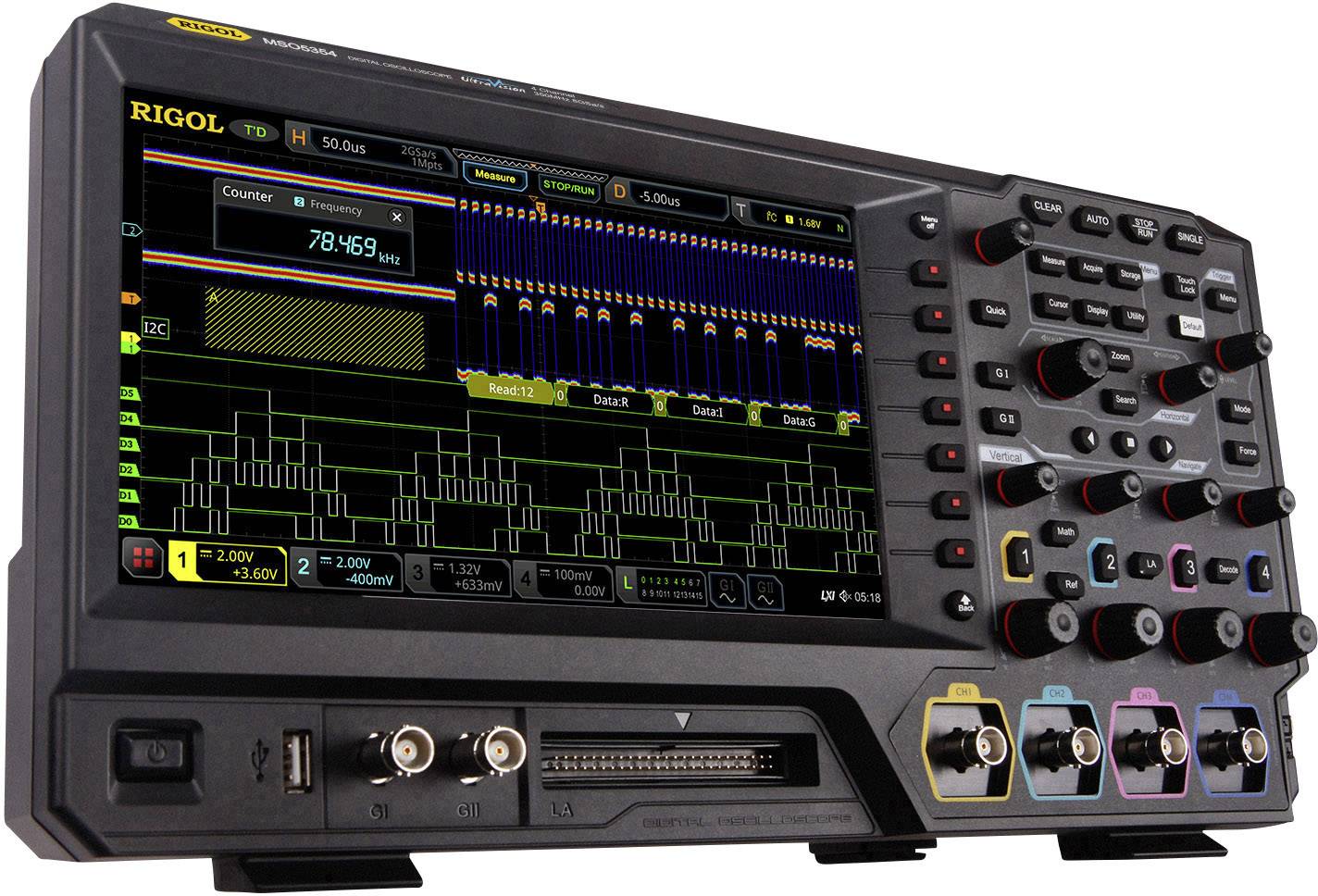

Digitale oscilloscoop met een kleurenscherm toont verschillende golfvormdiagrammen en meetwaarden. Bedieningsknoppen aan de rechterkant.

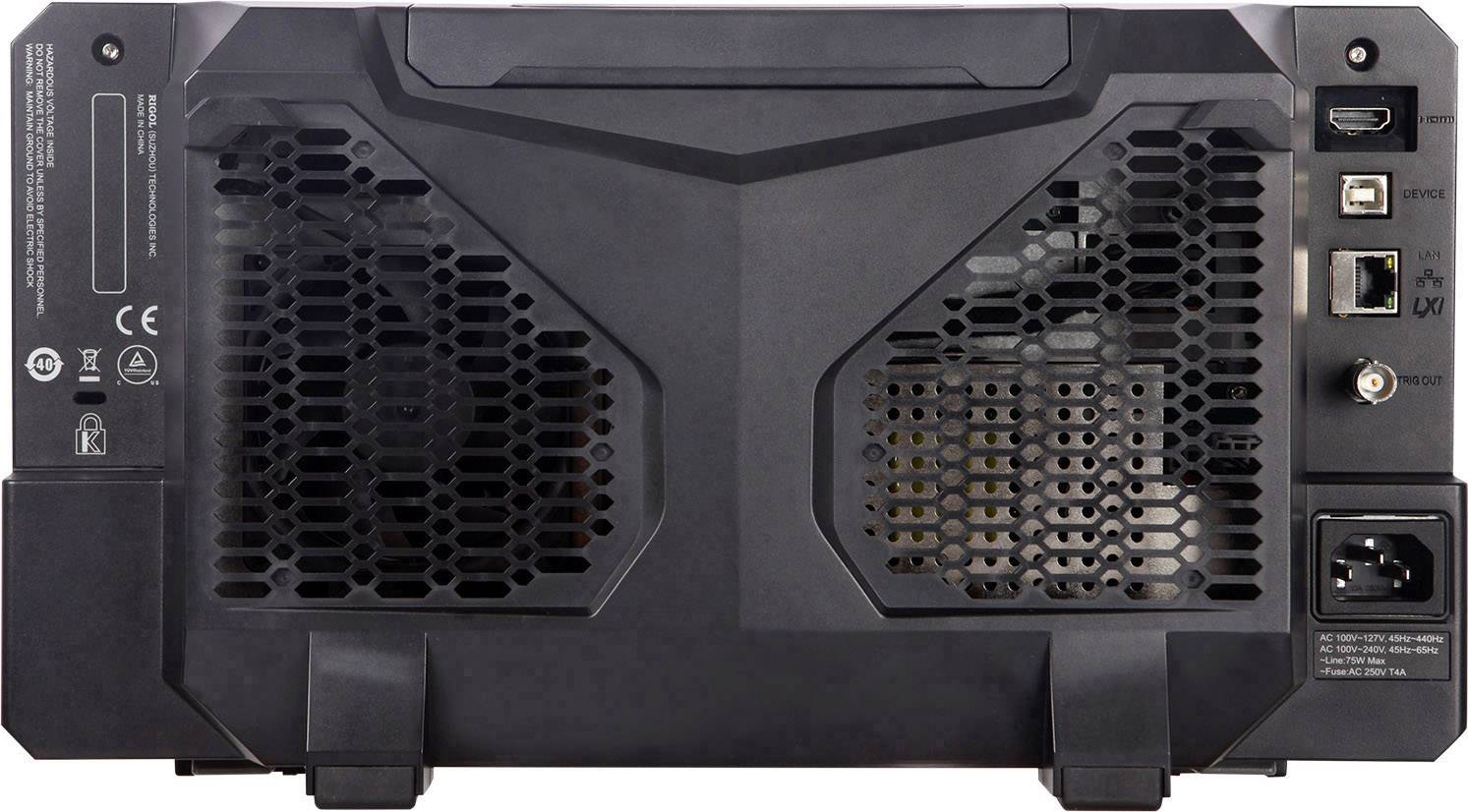

De achterkant van een apparaat met ventilatiesleuven, USB-poorten, Ethernet- en stroomaansluiting. Ontworpen voor koeling en connectiviteit.

1/5

Datasheet (PDF)

Leverbaar do. 3 sep.

11 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 908,26 / Stuk)

€ 908,26

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Rigol digitale oscilloscoop MSO5074

Bandbreedte: 70 MHz
Aantal analoge ingangen max. 4
Sampling rate 8 GSa/s
Geheugendiepte 100 Mpts

Technische specificaties

16 digitale ingangen (PLA2216 nodig - niet meegeleverd).

Soortnaam: Digitale oscilloscoop

Bandbreedte: 70 MHz

Samplingrate/kanaal: 8 GSa/s

Scherm: LCD

Resolutie: 8 Bit

Beeldschermgrootte: 9 Zoll (22,86cm)

Aantal analoge ingangen (max.): 4

: Fabrieksstandaard (zonder certificaat)

Meetcategorie: CAT I

Rasterafbuiging: 1 mV/div - 10 V/div

Ingangsimpedantie: 1 MΩ ±1 %

Ingangskoppeling: AC of DC

Voedingsspanning: 100 V - 240 V

Afm.: (l x b x h) 130 x 367 x 200 mm

Gewicht: 3.5 kg

Scherm: 1024 x 600

Breedte: 367 mm

Hoogte: 200 mm

: 130 mm

Interfaces: LAN
USB

Geheugendiepte/kanaal: 100 Mpts

Type: MSO5074

Documenten en downloads

Datablad

Datablad 1883450 Rigol MSO5074 Digitale oscilloscoop 70 MHz 8 GSa/s 100 Mpts 8 Bit 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1883450 Rigol MSO5074 Digitale oscilloscoop 70 MHz 8 GSa/s 100 Mpts 8 Bit 1 stuk(s)

Verklaring van Overeenstemming

Verklaring van Overeenstemming 1883450 Rigol MSO5074 Digitale oscilloscoop 70 MHz 8 GSa/s 100 Mpts 8 Bit 1 stuk(s)

Omschrijving

Het model MSO5074 is een 70 MHz 4-kanaals digitale oscilloscoop met een sampling rate van 8 GS/s per kanaal en met uitstekende eigenschappen zoals een zeer grote geheugendiepte tot 200 Mpts, geïntegreerde seriële bustriggering en een 9inch-kleurentouchscreen voor de optimale weergave van meetsignalen. LAN-, USB- en HDMI-besturing zijn standaard, evenals veel mathematische functies.

Uitvoering

Automatische meting van 41 golfvorm parameters; vollediggeheugen-hardware-meetfunctie
Een groot aantal triggers en decoderingen voor seriële protocollen
Tot 450.000 frames met hardware-real-time- en continue golfvormregistratie en weergavefuncties
9” (22,86cm) capacitief multi-touchscreen, 256-traps intensiteitsniveauweergave
Unieke online upgrade-aanbieding
Modern en fijn industrieel ontwerp, eenvoudig te bedienen
Integreert 7 onafhankelijke instrumenten in 1: digitale oscilloscoop, logica-analysator, spectrumanalysator, arbitraire golfvormgenerator, digitale voltmeter, frequentieteller, protocolanalysator

Omvang van de levering

Basistoestel
Voedingskabel
4x sonde PVP2350 350 MHz
Beknopte gebruiksaanwijzing
Driver
Kalibratiecertificaat.

Opmerkingen

De geheugendiepte per kanaal is, totaal geheugen over de gebruikte kanalen.
