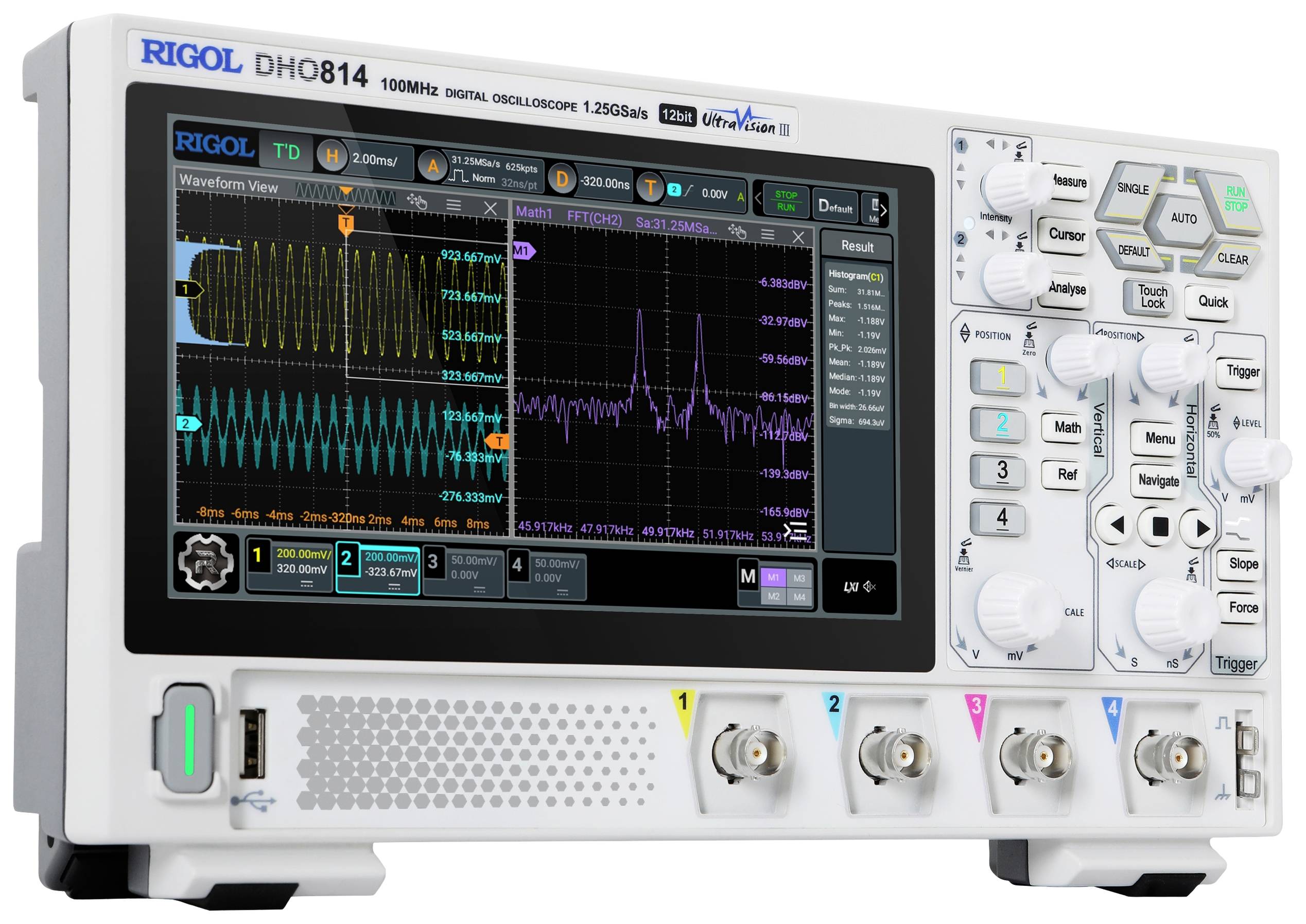

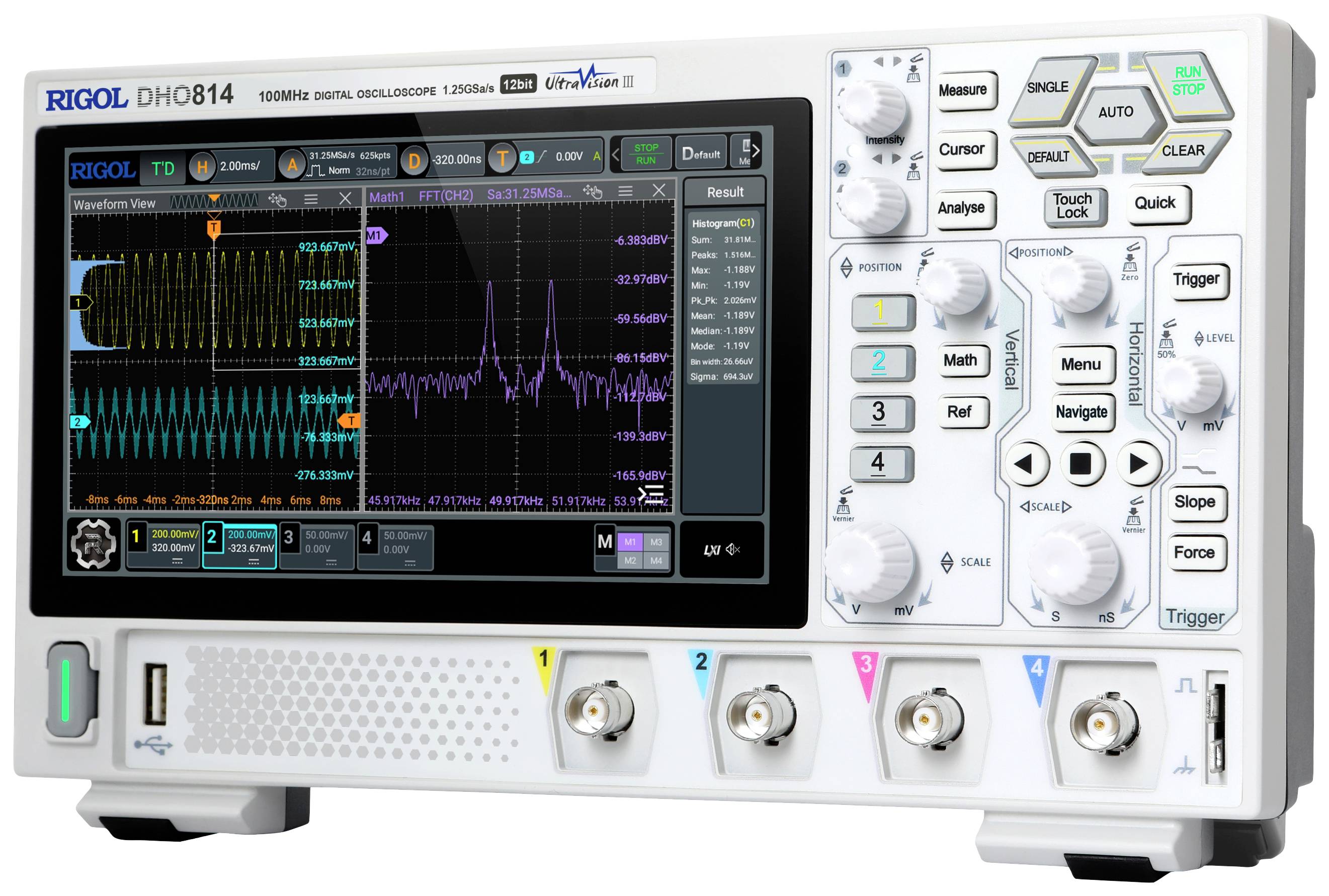

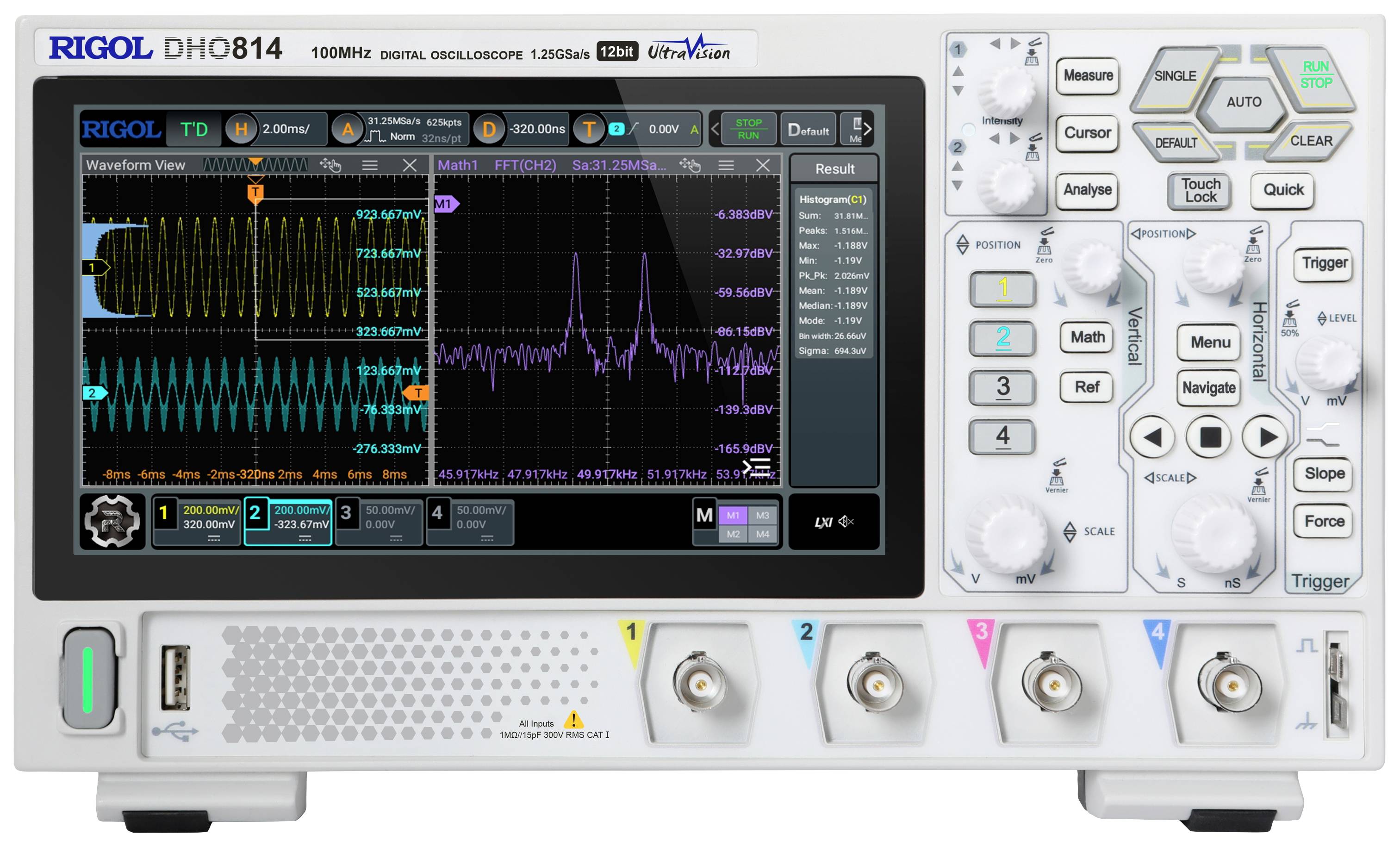

Rigol DHO814 Digitale oscilloscoop 100 MHz 1.25 GSa/s 25 Mpts 12 Bit 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 495,04 / Stuk)
€ 495,04
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
Compacte digitale multifunctionele oscilloscoop
- 100 MHz
- Aantal analoge ingangen (max.): 4
Technische specificaties
- Soortnaam
Digitale oscilloscoop
- Bandbreedte
100 MHz
- Samplingrate/kanaal
1.25 GSa/s
- Scherm
LCD 7" 1024x600, kleurendisplay
- Resolutie
12 Bit
- Beeldschermgrootte
17,8 cm
- Aantal analoge ingangen (max.)
4
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT I
- Ingangsimpedantie
1 MΩ
- Ingangskoppeling
15 pf
- Afm.
(l x b x h) 77.38 x 265.35 x 161.75 mm
- Gewicht
1.78 kg
- Scherm
LCD-kleurendisplay, 1024 x 600
- Breedte
265.35 mm
- Hoogte
161.75 mm
77.38 mm

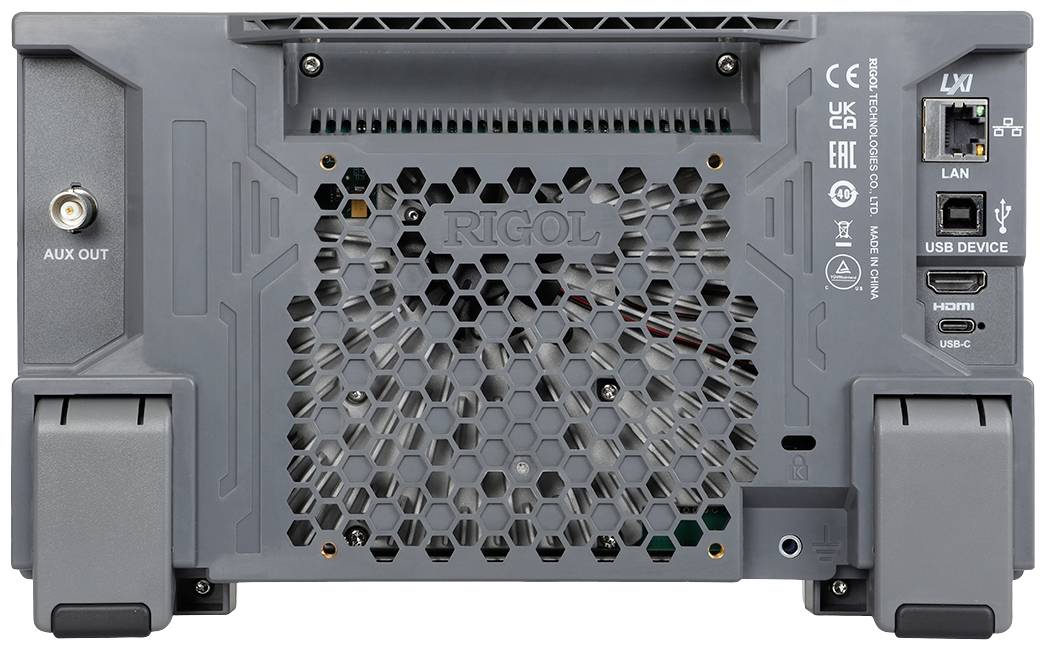

- Interfaces
LAN
USB-device
USB-C
HDMI
- Geheugendiepte/kanaal
25 Mpts
- Type
DHO814
Documenten en downloads
Datablad
Datablad 2986313 Rigol DHO814 Digitale oscilloscoop 100 MHz 1.25 GSa/s 25 Mpts 12 Bit 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2986313 Rigol DHO814 Digitale oscilloscoop 100 MHz 1.25 GSa/s 25 Mpts 12 Bit 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie 2986313 Rigol DHO814 Digitale oscilloscoop 100 MHz 1.25 GSa/s 25 Mpts 12 Bit 1 stuk(s)
Garantievoorwaarden
Garantievoorwaarden 2986313 Rigol DHO814 Digitale oscilloscoop 100 MHz 1.25 GSa/s 25 Mpts 12 Bit 1 stuk(s)
Omschrijving
De DHO800-serie is de nieuwe, krachtige en economische digitale oscilloscoop van RIGOL. Ondanks het compacte ontwerp biedt het een uitstekende prestaties. Het biedt een detectiesnelheid van maximaal 1.000.000 wfms/s (in de UltraAcquire-modus), 25 Mpts geheugendiepte, 12-bits resolutie en geringe ruis.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Ultra-lage basisruis, zuiver signaal, geen kleine signalen missen
- Max. Analoge bandbreedte van 100 MHz, 4 analoge kanalen, externe triggeruitgang (std) Voor het tweekanaals model beschikbaar
- verticaal gevoeligheidsbereik: 500 μV/div tot 10 V/div
- Max. Detectiesnelheid van 1.000.000 wfms/s (in de UltraAcquire-modus)
- digitale fosforweergave met real-time intensiteitsgradatie in 256 stappen
- golfvorm- en navigatiefunctie maakt een snellere foutopsporing bij signaalafwijkingen mogelijk
Opmerkingen
- HDMI is een geregistreerd handelsmerk van HDMI Licensing L.L.C.
