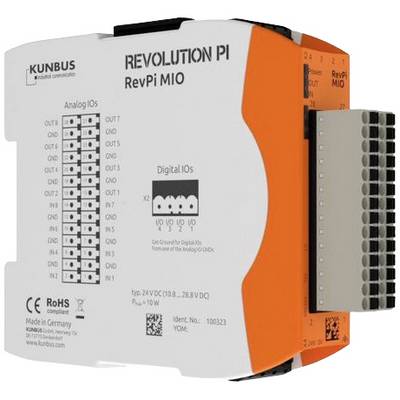

Revolution Pi by Kunbus RevPi MIO PR100323 PLC-uitbreidingsmodule 24 V/DC

De 8 analoge ingangen en 8 analoge uitgangen kunnen via de 28-polige klemstrip aan de voorkant van de module worden aangesloten. Zowel de ingangen als de uitgangen werken met 0 - 10 V. Variabele schakeldrempels maken het mogelijk dat de analoge ingangen zich als digitale ingangen gedragen. De schakeldrempels kunnen per kanaal worden ingesteld. Elke analoge ingang is hoogohmig met een 100 kΩ ingangsweerstand uitgevoerd en heeft een hardwarefilter met een grensfrequentie van 1,5 kHz. Bovendien is elke ingang met een veiligheidsdiode beveiligd tegen ESD-pieken. Ook de analoge uitgangen kunnen zo worden geconfigureerd dat ze een constante, vooraf gedefinieerde spanning leveren. Daardoor is het mogelijk om de analoge uitgangen als digitale uitgangen te gebruiken en het logische niveau tot 10 V te gebruiken. Naast de analoge in- resp. uitgangen, heeft de RevPi Mio ook nog via 4 digitale kanalen. Elk kanaal kan via de Revolution Pi-configuratietool PiCtory als digitale ingang of digitale uitgang worden geconfigureerd. Bovendien kunnen de volgende bedrijfsmodi worden ingesteld: PWM-input, impulsmetingen, GPI 24 V, PWM-output, pulsuitgang en GPO 24 V-niveau-uitgang. De digitale ingangen/uitgangen worden via de bovenliggende 4-polige stekker aangesloten.
