RAFI 1.30.070.001/1002 RAFIX 16 130070001/1002 Druktoets Bedieningsknop vlak Transparant 1 stuk(s) kopen ? Conrad Electronic

Witte, rechthoekige drukknop met zwarte kap en zilveren contacten, bedrukt met technische specificaties zoals spanning en fabrikant.

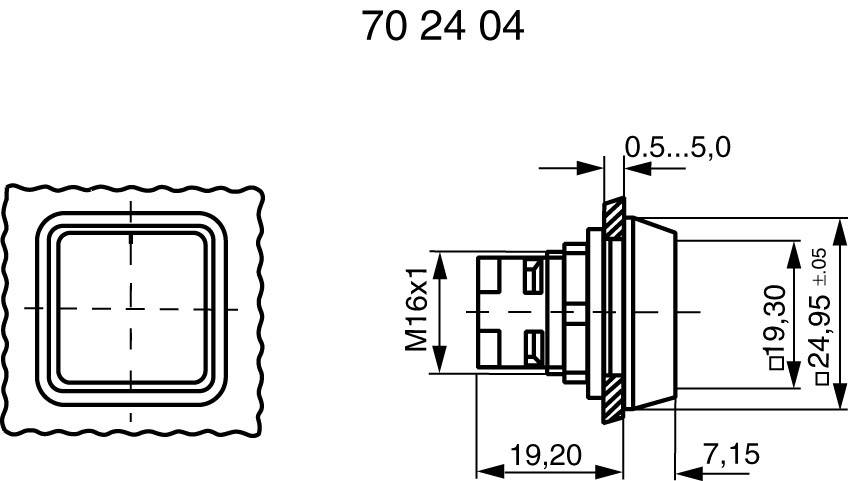

Technische tekening van een vierkante schakelaar met afmetingen: breedte 19,20 mm, hoogte 24,95 ±0,5 mm. Schroefdraad M16x1, inbouwmaat 7,15 mm.

1/2

Extra services en acties

Datasheet (PDF)

Morgen leverbaar

56 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 7,43 / Stuk)

€ 7,43

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Schokbestendigheid volgens IEC 68-2-27
Klimaatbestendigheid: Constant klimaat volgens IEC 68-2-3 en 2-30; wisselend klimaat volgens IEC 68-2-14 en 2-33

Soortnaam: Druktoets

Bijzonderheden: Bedieningsknop vlak

Soort verlichting: Oppervlakteverlichting

Type: LED

Kleur (specifiek): Transparant

Opdrukmotief: Zonder opdruk

Aansluiting: Extern contact-element

Vorm: Vierkant/schuin

Dikte frontplaat: 0.5 - 5 mm

Functie: Contact element

Inbouw-Ø: 16.2 mm

Uitvoering: Druktoets

Min. temperatuur: -25 °C

Max. temperatuur: +70 °C

Breedte: 25 mm

Hoogte: 25 mm

Inhoud: 1 stuk(s)

Afm.: (b x h) 25 mm x 25 mm

Conform RoHS: Ja

Type: RAFIX 16 130070001/1002

Documenten en downloads

Datablad

Datablad 702404 RAFI 1.30.070.001/1002 RAFIX 16 130070001/1002 Druktoets Bedieningsknop vlak Transparant 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 702404 RAFI 1.30.070.001/1002 RAFIX 16 130070001/1002 Druktoets Bedieningsknop vlak Transparant 1 stuk(s)

Omschrijving

Eersteklas activeringselement. Dit maakt een ruimtebesparende vormgeving van toetsenpanelen mogelijk met een voldoende groot bedieningsoppervlak. Montage: werkplaatsvriendelijke eenhandsmontage, bevestiging met bijgeleverde zeskantmoer. De opdrachtapparaten kunnen naadloos op elkaar aangesloten worden. Als standaardelementen met de raster (schakelaars) worden gebruikt, garandeert de drukknop een zichtbare schakelstandaanduiding. Bij alle overige schakelelementen keert de toets na elke bediening terug naar de basispositie. De verwisseling van de lampen vindt plaats vanaf de voorzijde (verwijder het toetsenpaneel) of direct op het schakelelement.
