Radxa RS117-D2 Rock 3 A 2 GB 4 x 2.0 GHz
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Bekijk alternatieven
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Totaal (€ 62,80 / Stuk)
€ 62,80
excl. btw
& Inclusief 14 dagen retourrecht
Highlights & Details

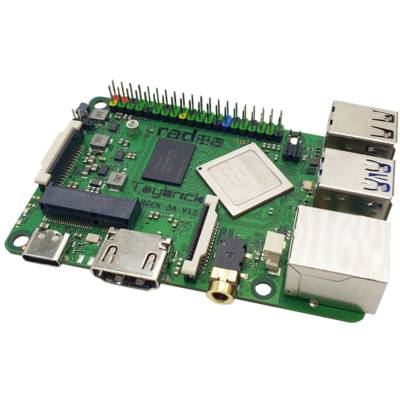

Radxa ROCK3 A (2 GB)
- Gebaseerd op de Rockchip RK3568
- 4x Cortex A55 rekenkernen met klokfrequentie 2 GHz
- Capaciteit werkgeheugen: 2 GB
- Mali G52 grafische processor
Technische specificaties
- SoC: RK3568
- CPU: Quad-Core Cortex-A55, frequentie 2 GHz
- GPU: Mali G52
- NPU: 0,8 TOP's NPU
- Werkgeheugen: 2 GB LPDDR4 3200 MT/s, tot 1560 MHz
- Harde schijf: EMMC, μSD-kaart (μSD-slot ondersteunt max. 128 GB μSD-kaart), M.2 SSD (M.2-aansluiting ondersteunt maximaal 8 TB M2 NVME SSD)
- Weergave: HDMI 2.0 tot 4k*2k@60 Hz, MIPI DSI 2 Lanes via FPC-aansluiting, twee willekeurige HDMI- en MIPI DSI-aansluitingen kunnen gelijktijdig worden gebruikt, ondersteunt de spiegel- of uitbreidingsmodus.
- Audio: 3,5 mm jackplug met microfoon, HD-codec, die tot 24-bits/96 kHz audio ondersteund.
- Camera: MIPI CSI 2 Lanes via FPC-aansluiting, ondersteunt camera met maximaal 800 MP.
- Draadloos: niet aanwezig. Optionele ROCK Pi draadloze module
- USB: 1x USB 3.0 OTG, hardwareschakelaar voor host/apparaat-omschakeling, voorkant, 1x USB 3.0 HOST, 2x USB 2.0 HOST
- Ethernet: GbE LAN met Power over Ethernet (PoE) ondersteuning, extra HAT is nodig voor de stroomvoorziening via PoE
- Andere aansluitingen: 40-polige uitbreidingsstrip met 5x UART, 1x SPI-bus, 2x I2C-bus, 6x PWM, 1x ADC, 1x CAN, 6x GPIO, 2x 5 V DC stroomingang, 1x 3,3 V DC stroomingang
- Overige: RTC, RTC-accuaansluiting voor tijdbackup (optioneel)
- Voeding: USB PD, ondersteunt USB type-C PD 2.0, 9 V/2 A, 12 V/2 A, 15 V/2 A, 20 V/2 A., Qualcomm Quick Charge: ondersteunt QC 3.0/2.0-adapter, 9 V/2 A, 12 V/1,5 A
- Soortnaam
Single-Board computer
- Model
Rock 3 A
- System-on-a-Chip
Rockchip RK3568
- Processor
Quad-Core Cortex-A55
- Processorkernen (aantal)
4 x
2 GB
- Klokfrequentie
2.0 GHz
- Besturingssysteem (versie)
Zonder besturingssysteem
- Aansluiting intern
CSI (camera)
DSI (display)
GPIO (40-polig)
- Aansluitingen extern
USB 2.0
USB 3.0
HDMI
3,5 mm Jackplug
- Stroomvoorziening
werkt op USB
- Uitgangsspanning
9 V/DC
- Uitgangsstroom
2 A
85 mm
- Breedte
56 mm
Documenten en downloads
Datablad
Datablad 2490825 Radxa RS117-D2 Rock 3 A 2 GB 4 x 2.0 GHz
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2490825 Radxa RS117-D2 Rock 3 A 2 GB 4 x 2.0 GHz
Omschrijving
ROCK 3A is een verbeterde versie van ROCK Pi 4 met enkele prestatieverbeteringen en extra nieuwe interfaces.
De Rock 3A gebruikt de RK3568 chip. Deze maakt meer mogelijkheden met betrekking tot in- en uitvoer mogelijk. Naast een M.2 Key M-poort voor de aansluiting van een NVMe-SSD met twee PCIe 3.0-lanes is een via één PCIe 2.0-Lane verbonden M.2 Key E-poort beschikbaar. Deze kan ook via UART worden aangesproken, maar ondersteunt ook WiFi 6-kaarten voor een bijzonder snelle, draadloze verbinding met een netwerk.
De ingebouwde RK3568 brengt vier Cortex A55-rekenkernen mee, waarbij de klokfrequentie maximaal twee Gigahertz bedraagt. Daarbij komt een Mali G52-videokaartoplossing. Voor de opslag van het besturingssysteem, toepassingen en gegevens kan naast de NVMe-SSD ook een eMMC-module of klassiek een microSD-kaart worden gebruikt. Voor de netwerkverbinding is een Gigabit ethernet-poort met PoE-ondersteuning beschikbaar.
Beeldsignalen kunnen via de HDMI 2.0-poort worden overgedragen, daarbij komt een MIPI DSI-connector. Een 3,5 mm jackplug maakt eenvoudige aansluiting van headsets of luidsprekers mogelijk. Externe accessoires en ook externe opslag kunnen via twee USB 2.0- en USB 3.0-poorten worden aangesloten. Op de 85 x 54 millimeter grote ontwikkelprintplaat is een real-time klok op batterijen aanwezig. De 40 GPIO-pins uitgebreide male connector is kleurgecodeerd en is grotendeels compatibel met de Raspberry Pi en de Rock Pi 4.
Op de softwarepagina wordt ook Debian 10 ondersteund.
Specificatie
SoC - RK3568
CPU - Quad A55 tot 2 GHz
GPU – Mali G52 GPU, 0,8 T NPU
Besturingssysteem: Android 11.0, Debian 10 / Ubuntu / Slackware
Insteekbare eMMC-module, 2/4/8 GB LPDDR4 3200 MT/s, DRAM-controllerfrequentie tot 1560 MHz
QC/PD-vermogensondersteuning met een nieuwe generatie QC/PD-protocol-IC
Twee USB2.0 twee USB3.0 (1x OTG+1x HOST), de beide USB3.0 kunnen in de SATA-modus met een SATA-breakout-kabel worden geconfigureerd
Gb ethernet met PoE-ondersteuning
M.2 M-Key voor NVMe met PCIe 3.0 x2-lanes
M.2 E-Key voor connectiviteit met PCIe 2.0 x1/SDIO/UART, ondersteunt WiFi 6-kaarten
1x MIPI DSI, 1x MIPI CSI, compatibel met ROCK Pi 4
40P GPIO-header, grotendeels compatibel met ROCK Pi 4.
De Rock 3A gebruikt de RK3568 chip. Deze maakt meer mogelijkheden met betrekking tot in- en uitvoer mogelijk. Naast een M.2 Key M-poort voor de aansluiting van een NVMe-SSD met twee PCIe 3.0-lanes is een via één PCIe 2.0-Lane verbonden M.2 Key E-poort beschikbaar. Deze kan ook via UART worden aangesproken, maar ondersteunt ook WiFi 6-kaarten voor een bijzonder snelle, draadloze verbinding met een netwerk.
De ingebouwde RK3568 brengt vier Cortex A55-rekenkernen mee, waarbij de klokfrequentie maximaal twee Gigahertz bedraagt. Daarbij komt een Mali G52-videokaartoplossing. Voor de opslag van het besturingssysteem, toepassingen en gegevens kan naast de NVMe-SSD ook een eMMC-module of klassiek een microSD-kaart worden gebruikt. Voor de netwerkverbinding is een Gigabit ethernet-poort met PoE-ondersteuning beschikbaar.
Beeldsignalen kunnen via de HDMI 2.0-poort worden overgedragen, daarbij komt een MIPI DSI-connector. Een 3,5 mm jackplug maakt eenvoudige aansluiting van headsets of luidsprekers mogelijk. Externe accessoires en ook externe opslag kunnen via twee USB 2.0- en USB 3.0-poorten worden aangesloten. Op de 85 x 54 millimeter grote ontwikkelprintplaat is een real-time klok op batterijen aanwezig. De 40 GPIO-pins uitgebreide male connector is kleurgecodeerd en is grotendeels compatibel met de Raspberry Pi en de Rock Pi 4.
Op de softwarepagina wordt ook Debian 10 ondersteund.
Specificatie
SoC - RK3568
CPU - Quad A55 tot 2 GHz
GPU – Mali G52 GPU, 0,8 T NPU
Besturingssysteem: Android 11.0, Debian 10 / Ubuntu / Slackware
Insteekbare eMMC-module, 2/4/8 GB LPDDR4 3200 MT/s, DRAM-controllerfrequentie tot 1560 MHz
QC/PD-vermogensondersteuning met een nieuwe generatie QC/PD-protocol-IC
Twee USB2.0 twee USB3.0 (1x OTG+1x HOST), de beide USB3.0 kunnen in de SATA-modus met een SATA-breakout-kabel worden geconfigureerd
Gb ethernet met PoE-ondersteuning
M.2 M-Key voor NVMe met PCIe 3.0 x2-lanes
M.2 E-Key voor connectiviteit met PCIe 2.0 x1/SDIO/UART, ondersteunt WiFi 6-kaarten
1x MIPI DSI, 1x MIPI CSI, compatibel met ROCK Pi 4
40P GPIO-header, grotendeels compatibel met ROCK Pi 4.
Opmerkingen
De voor de ROCK3 A benodigde software kunt u downloaden van Radxa Wiki
- HDMI is een geregistreerd handelsmerk van HDMI Licensing L.L.C.
