Picotronic Positioneringslaser Lijn 20 mW kopen ? Conrad Electronic

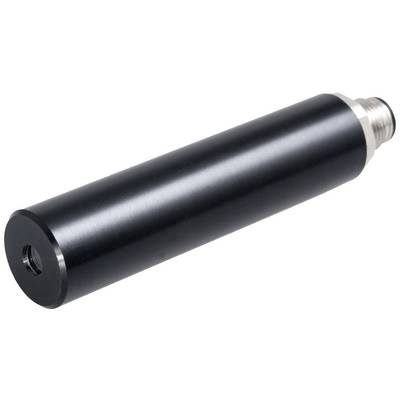

Zwarte cilindrische metalen voorwerp met zilveren schroefverbinding aan één uiteinde, mogelijk een onderdeel van een technisch apparaat.

Een eenvoudige zwarte sinuscurve met een dunne rode horizontale lijn in het midden op een witte achtergrond.

Een cirkelzaag snijdt door hout, vergezeld door een rode laser die het snijgebied markeert.

Rundaansluiting met vier pinnen, bovenaan gemarkeerd: 'PIN3: GND', links onderaan: 'PIN1: V+', midden genummerd van 1 tot 4.

'Diagram van een lineaire stijging: Laserlijnenlengte (m) tegen werkafstand (m) met een spreidingshoek van 90 graden. Lengte stijgt gelijkmatig van 0 tot 9.'

1/5

Soortnaam

Positioneringslaser

Stralingskenmerken

Lijn

Golflengte

650 nm

Vermogen

20 mW

Diameter

20 mm

Leverbaar wo. 7 okt.

5 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 304,96 / Stuk)

€ 304,96

excl. btw

Gratis verzending*

Slechts 5 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Lijnlaser, rood, 650nm, 20mW, 90°, laserklasse 2M, focus 3M, 24V DC, 20x80mm, M12-stekker zonder kabel

Laserklasse: 2M
Stralingskenmerken: Lijn

Extra services en acties

Technische specificaties

Materiaal: aluminium
Optisch vermogen: 20 mW
Levensduur: 10.000 uur
Werktemperatuur: -20℃ tot 50 ℃
Opslagtemperatuur: -40 °C - 80 °C.
Straalvorm: Lijn
Laserklasse: 2M
Divergenz: H - 1,0 mrad
Openingshoek 90 °
Werkafstand: 3 m
Optiek: Glazen lenzen met antireflex-coating
Lasertechnologie: Single mode diode
Focus: fixed (3000 mm)
Potentiaal van de behuizing: Geïsoleerd
Uittrekkingsdiameter optiek: 5,5 mm
Kleur behuizing: zwart
Beschermlens: Ja
Beschermingsklasse: IP 64

Soortnaam: Positioneringslaser

Stralingskenmerken: Lijn

Focus-eigenschap: Fix focus 3000 mm

Golflengte: 650 nm

: 20 mW

Diameter: 20 mm

: 80 mm

Laserklasse: 2M

Openingshoek: 90°

Straaldivergentie: 1.0 mrad

Werkafstand: 3 m

Voedingsspanning: 24 V/DC

Voedingsstroom: 20 mA

Materiaal: Aluminium

Afm.: (Ø x h) 20 mm x 80 mm

Gewicht: 63 g

Conform RoHS: Ja

Breedte: 20 mm

Hoogte: 80 mm

Max. temperatuur: 50 °C

Min. temperatuur: -20 °C

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2987409 Picotronic Positioneringslaser Lijn 20 mW

Informatie

Informatie 2987409 Picotronic Positioneringslaser Lijn 20 mW

Verklaring van Overeenstemming

Verklaring van Overeenstemming 2987409 Picotronic Positioneringslaser Lijn 20 mW

Omschrijving

Uitvoering

Lijnlaser, rood, 650nm, 20mW, 90°, laser klasse 2M, focus 3M, 24V DC, 20x80mm,
M12-stekker zonder kabel bij het type LH650-20-24(20x80)-M12 gaat het om een lijnlaser voor projectie van een rode laserlijn. De lasermodule zendt straling uit van de golflengte 650 nm. De laser beschikt over een compact model (20x80mm). De levensduur van de lasermodule is meer dan 10.000 uur. De openingshoek van 90° genereert op een afstand van 3M een lijn van 6 Deze lijnlaser wordt gebruikt in bijv. lasermarkeringssystemen, voor componentenpositionering, in industrie, ambacht, hobby en showgebied. Deze module valt onder laserklasse 2M.
Afstraalkarakteristiek: Lijn, lijndikte 1,5 mm@3 m
optisch vermogen: 20 mW (laserklasse 2M); focus 3 3M
compacte vorm: 20 x 80 mm; openingshoek: 90°; asafwijking: Tot 3,0°, M12-stekker zonder kabel
de openingshoek (90°) produceert, bij een werkafstand van 3 3M, een laserlijnlengte
Voor toepassingen in bijv. lasermarkeersystemen, robotica en het showgebied. Voedingsspanning: 24V Voor de stroomvoorziening kunt u bijv. onze netvoeding Picotronic LFNT-24-C-M12 gebruiken
