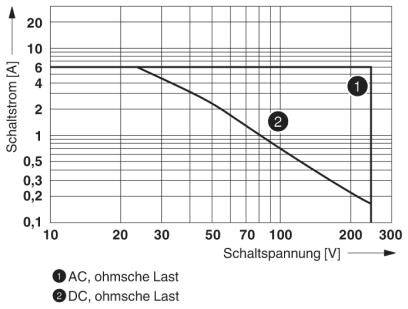

![Diagram van een schakelstroom afhankelijk van schakelvoltage; toont afname van schakelstroom bij toenemende spanning. 1: AC, 2: DC. Assen: Schakelstroom [A] en schakelvoltage [V].](https://asset.conrad.com/media10/isa/160267/c1/-/nl/002140998TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/8
Afbeelding vergelijkbaar
Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 Relaismodule (modulair) Nominale spanning: 125 V/DC Schakelstroom (max.): 6 A 4
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Relaismodule (modulair)
Contactsoort
4x wisselcontact
Nominale spanning
125 V/DC
Schakelspanning (max.)
250 V DC/AC
Schakelstroom (max.)
6 A
Datasheet (PDF)
3 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 9,91
3
6% = € 0,57
€ 9,34
5
8% = € 0,79
€ 9,12
10
10% = € 0,95
€ 8,96
25
11% = € 1,12
€ 8,79
50
13% = € 1,31
€ 8,60
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 9,91 / Stuk)
€ 9,91
excl. btw
& Slechts 3 Stuk(s) beschikbaar
Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Schakelspanning: maximaal 250 V AC/DC
- Schakelspanning minimaal: 5 V (bij 24 mA)
- Schakelstroom minimaal: 5 mA (bij 24 V)
- Inschakelstroom maximaal 16 A (20 ms, NO-contact)

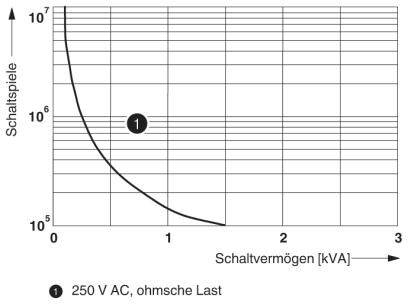

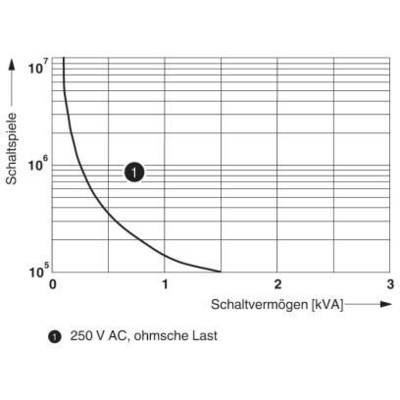

- Uitschakelvermogen (ohmse belasting) maximaal:
- 144 W (bij 24 V/DC)
- 124 W (bij 48 V/DC)
- 108 W (bij 60 V/DC)
- 52 W (bij 110 V/DC)
- 48 W (bij 220 V/DC)
- 1500 VA (bij 250 V AC)
- Schakelvermogen:
- 2 A (bij 24 V, DC13)
- 0,22 A (bij 120 V, DC13)
- 0,11 A (bij 250 V, DC13)
- 1,5 A (bij 24 V, AC15)
- 1,5 A (bij 120 V, AC15)
- 1 A (bij 240 V, AC15)
- Inbouwpositie: willekeurig
- Montage-instructie: koppelbaar zonder afstand
- Isoleerlengte: 8 mm
- Kabeldoorsnede stijf: 0,5 mm² ... 4 mm²
- Kabeldoorsnede soepel: 0,5 mm² ... 4 mm²
- Kabeldoorsnede AWG: 20... 10 (star)
- Nominale isolatiespanning: 250 V AC
- Toegekende stootspanning: 2,5 kV
- Isolatie: basisisolatie
- Overspanningscategorie: II
- Soortnaam
Relaismodule (modulair)
- Type
RIF-2-RSC-LDP-125DC/4X21
- Aansluiting
Schroeven
- Response-tijd
13 ms
- Afvalvertraging
14 ms

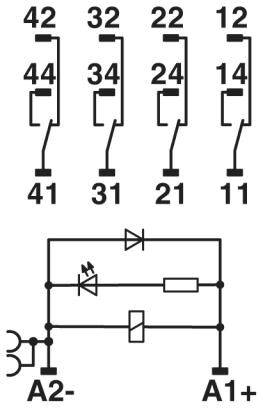

4x wisselcontact
- Contactmateriaal
AgNi
- Nominale spanning
125 V/DC
- Schakelspanning (max.)
250 V DC/AC
- Schakelstroom (max.)
6 A
- Mechanische levensduur
2 x 107 schakelcycli
- Bijzonderheden
Met LED
Met vrijloopdiode
IP20
- Max. temperatuur
+60 °C
- Min. temperatuur
-40 °C
75 mm
- Breedte
27 mm
- Hoogte
89 mm
- Afm.
(l x b x h) 75 x 27 x 89 mm
- Inhoud
1 stuk(s)
Documenten en downloads
Datablad
Datablad 2140998 Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 Relaismodule (modulair) Nominale spanning: 125 V/DC Schakelstroom (max.): 6 A 4
Datablad 2140998 Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 Relaismodule (modulair) Nominale spanning: 125 V/DC Schakelstroom (max.): 6 A 4
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2140998 Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 Relaismodule (modulair) Nominale spanning: 125 V/DC Schakelstroom (max.): 6 A 4

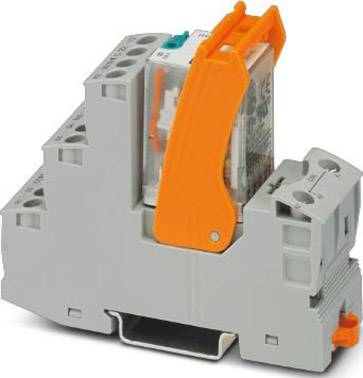

Omschrijving
Voorgemonteerde relaismodule met schroefaansluiting, bestaande uit: relaissokkel, vermogenscontactrelais en bevestigingsbeugel. Contactuitvoering: 4 wisselcontacten. Ingangsspanning: 125 V DC
