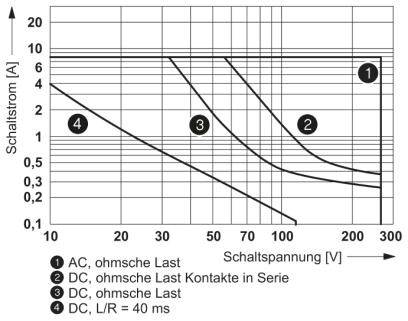

!['Grafiek toont schakelstroom [A] tegen schakelvoltage [V] voor AC en DC. Vier curves vertegenwoordigen verschillende lasttypen en contactconfiguraties.'](https://asset.conrad.com/media10/isa/160267/c1/-/nl/002140989TI05/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/8
Phoenix Contact RIF-1-RPT-LV-230AC/2X21MS Relaismodule (modulair) Nominale spanning: 230 V/AC 2x wisselcontact 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Relaismodule (modulair)
Contactsoort
2x wisselcontact
Nominale spanning
230 V/AC
Schakelspanning (max.)
250 V DC/AC
Type
RIF-1-RPT-LV-230AC/2X21MS
Datasheet (PDF)
45 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 15,69
3
5% = € 0,77
€ 14,92
5
7% = € 1,09
€ 14,60
10
8% = € 1,29
€ 14,40
25
10% = € 1,52
€ 14,17
50
11% = € 1,79
€ 13,90
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 15,69 / Stuk)
€ 15,69
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Verliesvermogen bij nominale omstandigheden: 0,81 W
- Schakelspanning: maximaal 250 V AC/DC
- Schakelspanning minimaal: 12 V (bij 10 mA)
- Schakelstroom minimaal: 10 mA (bij 12 V)
- Inschakelstroom maximaal 16 A (20 ms, NO-contact)
- Uitschakelvermogen (ohmse belasting) maximaal:
- 192 W (bij 24 V/DC)
- 62 W (bij 48 V/DC)
- 42 W (bij 60 V/DC)
- 55 W (bij 110 V/DC)
- 66 W (bij 220 V/DC)
- 2000 VA (bij 250 V AC)
- Schakelvermogen:
- 1 A (bij 24 V, DC13)
- 1,5 A (bij 230 V, AC15)
- Inbouwpositie: willekeurig
- Montage-instructie: koppelbaar zonder afstand
- Isoleerlengte: 8 mm
- Kabeldoorsnede stijf: 0,14 mm² ... 1,5 mm²
- Kabeldoorsnede soepel: 0,14 mm² ... 1,5 mm²
- Kabeldoorsnede AWG: 26- 16 (star)
- Nominale isolatiespanning: 250 V AC
- Toegekende stootspanning: 6 kV
- Isolatie: veilige scheiding
- Overspanningscategorie: III
- Soortnaam
Relaismodule (modulair)
- Type
RIF-1-RPT-LV-230AC/2X21MS
- Aansluiting
Push-In-klem
- Response-tijd
4 ms
2x wisselcontact
- Contactmateriaal
AgNi
- Nominale spanning
230 V/AC
- Schakelspanning (max.)
250 V DC/AC
- Mechanische levensduur
5 x 106 schakelcycli
- Bijzonderheden
Met LED
Met varisator
IP20
- Max. temperatuur
+45 °C
- Min. temperatuur
-40 °C
75 mm
- Breedte
16 mm
- Hoogte
93 mm
- Afm.
(l x b x h) 75 x 16 x 93 mm
- Inhoud
1 stuk(s)
0.004 A
16
96 mm
75 mm
FALSE
Polarized
Mono stable
FALSE
Single contact
TRUE
Other
184-253 V
184-253 V
Untreated
IP20
TRUE
AC
0
0
2
Other
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2140989 Phoenix Contact RIF-1-RPT-LV-230AC/2X21MS Relaismodule (modulair) Nominale spanning: 230 V/AC 2x wisselcontact 1 stuk(s)
Datablad 2140989 Phoenix Contact RIF-1-RPT-LV-230AC/2X21MS Relaismodule (modulair) Nominale spanning: 230 V/AC 2x wisselcontact 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2140989 Phoenix Contact RIF-1-RPT-LV-230AC/2X21MS Relaismodule (modulair) Nominale spanning: 230 V/AC 2x wisselcontact 1 stuk(s)
Omschrijving
Voorgemonteerde relaismodule met push-in-aansluiting, bestaande uit: relaissokkel, relaisbevestigingsbeugel, insteekbare ontstoringsmodule en vermogenscontactrelais met testknop en geïntegreerde status-LED. Uitvoering contacten: 2 wisselcontacten. Ingangsspanning: 230 V/AC
