Name: Phoenix Contact REL-PR1-220DC/1/MB Relais 220 V/DC 16 A 1x NO 1 stuk(s) Piece
Brand: Phoenix Contact
SKU: 2225723
Availability: InStock

'Transparant relaisbehuizing met spoel- en contactaanduiding voor verschillende spanningen en stroomsterktes, geschikt voor industrieel gebruik.'

'Diagram toont schakelstroom [A] tegen schakelvoltage [V] voor AC, DC en DC met L/R=40ms. Bevat drie curves voor ohmse belastingen.'

Elektrisch schema: Een magneet schakelt via contacten 11-14 en 31-34, met aansluitingen A1 en A2, in een rechthoekige behuizing.

Diagram toont spoelspanning (U/UN) van gelijkstroom- en wisselstroomspoelen in relatie tot omgevingstemperatuur (°C). Gelijkstroom bij 65°C, wisselstroom bij 70°C.

1/4

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Relais

Nominale spanning spoel

220 V/DC

Contactsoort

1x NO

Schakelspanning (max.)

440 V/AC

Datasheet (PDF)

Leverbaar vr. 16 okt.

131 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 14,04 / Stuk)

€ 14,04

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Beschermingsklasse: RT I
Typische ingangsstroom bij UN: 7.3 mA
Schakelspanning: min. 5 V (bij 24 mA)
Schakelstroom: min. 5 mA (bij 24 V)
Inschakelstroom maximaal: 50 A (20 ms)
Uitschakel vermogen (ohmse belasting) maximaal:
384 W (bij 24 V DC)
900 W (bij 60 V DC)
1540 W (bij 110 V DC)
2640 W (bij 220 V DC)
Schakelvermogen: min. 120 mW
Toegekende stootspanning: 4 kV
Verontreinigingsgraad: 3
Overspanningscategorie: III

: Piece

Soortnaam: Relais

Type: REL-PR1-220DC/1/MB

Nominale spanning spoel: 220 V/DC

: 1x NO

Contactmateriaal: AgNi

Schakelspanning (max.): 440 V/AC

Schakelstroom (max.): 16 A

Max. schakelvermogen: 2640 W

Aansluiting: Steekaansluiting

Isolatiespanning: 4 kV

Response-tijd: 20 ms

Afvalvertraging: 15 ms

Mechanische levensduur: 2x 10⁷ schakelcycli

Bijzonderheden: Opsteekbaar

Min. temperatuur: -40 °C

Max. temperatuur: +70 °C

Breedte: 38.6 mm

Hoogte: 36.1 mm

Diepte: 45.5 mm

Afm.: (b x h x d) 38.6 x 36.1 x 45.5 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Aansluiting

Schakelspanning (max.)

Schakelstroom (max.)

Verpakkingswijze

Contactsoort

Nominale spanning spoel

Phoenix Contact REL-IR2/L- 24AC/2X21 Relais 24 V/AC 12 A 2x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225507

Leverbaar vr. 22 jan 2027

Verzending door Conrad Electronic

Steekaansluiting

250 V DC/AC

12 A

Piece

2x wisselcontact

24 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 72,72^*

Phoenix Contact REL-IR2/L-120AC/2X21 Relais 120 V/AC 12 A 2x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225508

Leverbaar vr. 16 okt.

110 Set(s)

Verzending door Conrad Electronic

Steekaansluiting

250 V DC/AC

12 A

Piece

2x wisselcontact

120 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 74,37^*

Phoenix Contact REL-IR2/L-230AC/2X21 Relais 230 V/AC 12 A 2x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225509

Leverbaar vr. 16 okt.

50 Set(s)

Verzending door Conrad Electronic

Steekaansluiting

250 V DC/AC

12 A

Piece

2x wisselcontact

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 74,37^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relais 60 V/DC 12 A 2x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225503

Leverbaar vr. 16 okt.

1 Set(s)

Verzending door Conrad Electronic

Steekaansluiting

250 V DC/AC

12 A

Piece

2x wisselcontact

60 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 74,37^*

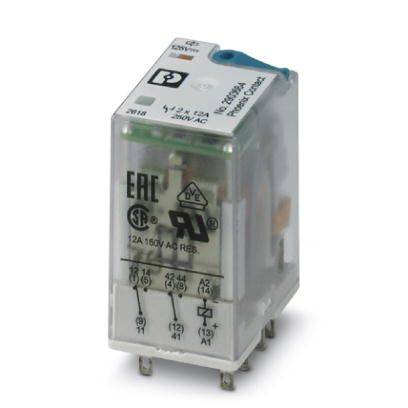

Phoenix Contact REL-IR2/LDP-125DC/2X21 Relais 125 V/DC 12 A 2x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225505

Leverbaar vr. 16 okt.

146 Set(s)

Verzending door Conrad Electronic

Steekaansluiting

250 V DC/AC

12 A

Piece

2x wisselcontact

125 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 76,02^*

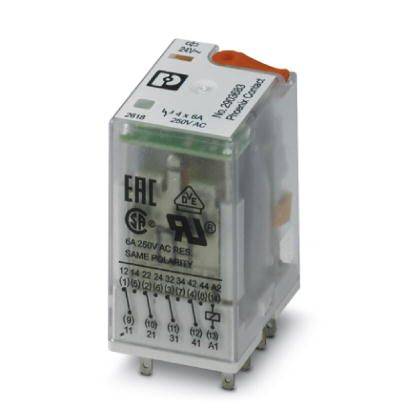

Phoenix Contact REL-IR4/L- 24AC/4X21AU Relais 24 V/AC 50 mA 4x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225522

Leverbaar vr. 22 jan 2027

Verzending door Conrad Electronic

Steekaansluiting

30 V/AC

50 mA

Piece

4x wisselcontact

24 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Phoenix Contact REL-IR4/L-120AC/4X21 Relais 120 V/AC 6 A 4x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225524

Leverbaar vr. 22 jan 2027

Verzending door Conrad Electronic

Steekaansluiting

250 V DC/AC

6 A

Piece

4x wisselcontact

120 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 74,37^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relais 12 V/DC 6 A 4x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225517

Leverbaar vr. 16 okt.

1 Set(s)

Verzending door Conrad Electronic

Steekaansluiting

250 V DC/AC

6 A

Piece

4x wisselcontact

12 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 74,37^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relais 12 V/DC 50 mA 4x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225510

Leverbaar vr. 16 okt.

10 Set(s)

Verzending door Conrad Electronic

Steekaansluiting

30 V/AC

50 mA

Piece

4x wisselcontact

12 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 95,03^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relais 48 V/DC 50 mA 4x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225512

Leverbaar vr. 8 jan 2027

Verzending door Conrad Electronic

Steekaansluiting

30 V/AC

50 mA

Piece

4x wisselcontact

48 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 95,03^*

Documenten en downloads

Datablad

Datablad 2225723 Phoenix Contact REL-PR1-220DC/1/MB Relais 220 V/DC 16 A 1x NO 1 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2225723 Phoenix Contact REL-PR1-220DC/1/MB Relais 220 V/DC 16 A 1x NO 1 stuk(s) Piece

Omschrijving

Insteekbaar relais met vermogenscontacten, speciaal voor het schakelen van hoge DC-lasten, 1 NO-contact, blaasmagneet, spoelspanning: 220 V DC

De teksten voor dit artikel zijn automatisch vertaald.

Omschrijving

Insteekbaar relais met vermogenscontacten, speciaal voor het schakelen van hoge DC-lasten, 1 NO-contact, blaasmagneet, spoelspanning: 220 V DC
