Phoenix Contact REL-OR3/LDP-220DC/3X21 Relais 220 V/DC 10 A 3x wisselcontact 1 stuk(s) Piece kopen ? Conrad Electronic

Een transparant relais met zichtbare schakelcontacten en technische symbolen. Geschikt voor 10A/120V AC. EAC- en UL-gecertificeerd.

Afbeelding vergelijkbaar

Elektrisch schema-symbool met schakelaars en aansluitingen, genummerd van (1) tot (34), toont verbindingen en stroomrichting.

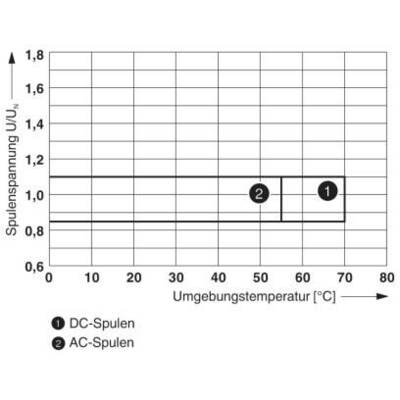

'Diagram van de spoelspanning U/UN ten opzichte van omgevingstemperatuur in graden Celsius voor DC- (1) en AC-spoelen (2). AC-spoelen stabiel tot 55°C, DC-spoelen tot 70°C.'

1/3

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Relais

Nominale spanning spoel

220 V/DC

Contactsoort

3x wisselcontact

Schakelspanning (max.)

250 V DC/AC

Datasheet (PDF)

Leverbaar di. 6 okt.

109 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 15,69 / Stuk)

€ 15,69

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Afzonderlijk relais

Extra services en acties

Technische specificaties

Beschermingsklasse: RT I
Typische ingangsstroom bij UN: 8 mA
Schakelspanning: min. 10 V (bij 24 mA)
Schakelstroom: min. 10 mA (bij 24 V)
Inschakelstroom maximaal: 30 A (20 ms. No-contact)
Uitschakel vermogen (ohmse belasting) maximaal:
240 W (bij 24 V DC)
108 W (bij 60 V DC)
52 W (bij 110 V DC)
48 W (bij 220 V DC)
Schakelvermogen: min. 0,24 W
Toegekende stootspanning: 4 kV
Isolatie: basisisolatie
Verontreinigingsgraad: 3
Overspanningscategorie: III

: Piece

Soortnaam: Relais

Type: REL-OR3/LDP-220DC/3X21

Nominale spanning spoel: 220 V/DC

Bedrijfsspanning (min.): 132 V/DC

Bedrijfsspanning (max.): 176 V/DC

: 3x wisselcontact

Contactmateriaal: AgNi

Schakelspanning (max.): 250 V DC/AC

Schakelstroom (max.): 10 A

Max. schakelvermogen: 240 W

Aansluiting: Steekaansluiting

Isolatiespanning: 250 V/AC

Response-tijd: 18 ms

Afvalvertraging: 7 ms

Mechanische levensduur: 1x 10⁷ schakelcycli

Bijzonderheden: Opsteekbaar

Min. temperatuur: -40 °C

Max. temperatuur: +70 °C

Breedte: 35 mm

Hoogte: 35 mm

Diepte: 54.4 mm

Afm.: (b x h x d) 35 x 35 x 54.4 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2225679 Phoenix Contact REL-OR3/LDP-220DC/3X21 Relais 220 V/DC 10 A 3x wisselcontact 1 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2225679 Phoenix Contact REL-OR3/LDP-220DC/3X21 Relais 220 V/DC 10 A 3x wisselcontact 1 stuk(s) Piece

Omschrijving

Insteekbaar octaalrelais met vermogenscontacten, 3 wisselcontacten, testknop, mechanische schakelstandaanduiding, spoelspanning: 220 V DC, aanspreekspanning bij 23 °C zonder vorerregung ≥ 60% ...  80% van de nominale spanning (≥ 132 V DC ... ≤ 176 V DC)

De teksten voor dit artikel zijn automatisch vertaald.
