Phoenix Contact QUINT4-UPS/24DC/24DC/40 2907077 UPS kopen ? Conrad Electronic

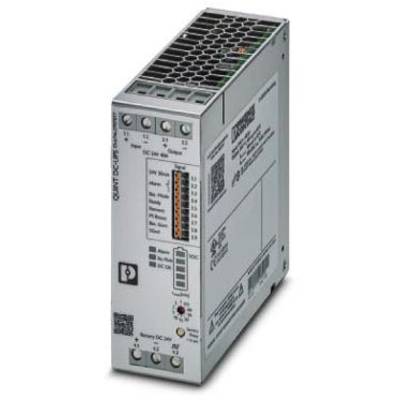

Voedingsmodule met meerdere aansluitingen en controlelampjes. Markering voor DC 24V, 20A. Behuizing in grijs, modelaanduiding aan de zijkant.

Afbeelding vergelijkbaar

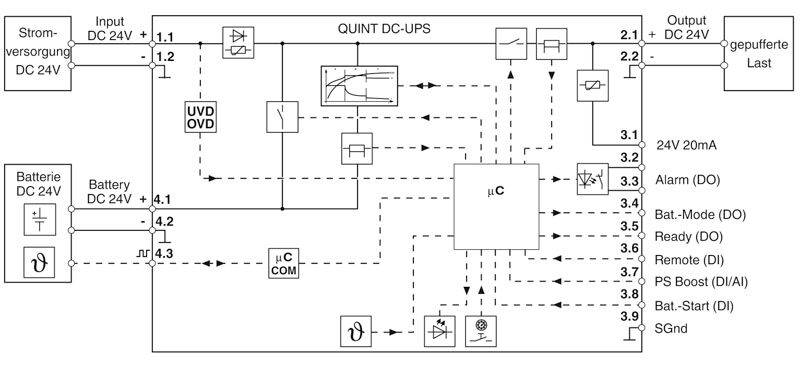

'Blokdiagram van een DC-UPS-systeem: Toont ingangen, batterij, microcontroller en uitgangen. Markeert stroomtrajecten en verbindingen.'

1/2

Afbeelding vergelijkbaar

Datasheet (PDF)

Bekijk alternatieven

Verkoop en verzending:

Aantal

Stuk(s)

Totaal (€ 301,65 / Stuk)

€

Juridisch probleem melden

Technische specificaties

Breedte bij alternatieve montage: 123 mm
Hoogte bij alternatieve montage: 130 mm
Diepte bij alternatieve montage: 49 mm
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -25 tot 70°C (> 60°C derating: 2,5%/K)
Max. toegest. luchtvochtigheid (bedrijf): ≤ 95% (bij 25°C, geen condensatie)
Klimaatklasse: 3K3 (EN 60721)
Verontreinigingsgraad: 2
Opstelhoogte: ≤ 4000 m
Inschakelstroom: ≤ 9 A (≤ 4 ms)
Inschakeltijd: max. 3 sec.
Spanningsval ingang/uitgang: 0,5 V DC
Beveiligd tegen kortsluiting: ja
Bestand tegen stationair gebruik: ja
Batterijtechnologie: VRLA, VRLA-WTR, LI-ION
Laadeindspanning (temperatuurgecompenseerd): 25 V DC tot 32 V DC
Laadtijd: 500 min. (38 Ah)
Brandbaarheidsklasse conform UL 94 (behuizing/klemmen): V0
Verwachte levensduur (elektrolytische condensatoren): 126720 uur

Soortnaam: UPS

Ingangsspanning (max.): 30 V/DC

Ingangsspanning (min.): 18 V/DC

Uitgangsspanning (max.): 32 V/DC

Uitgangsspanning (min.): 18 V/DC

Afm.: (b x h x d) 47 x 130 x 125 mm

Gewicht: 0.7 kg

Breedte: 47 mm

Hoogte: 130 mm

Diepte: 125 mm

Type: QUINT4-UPS/24DC/24DC/40

Documenten en downloads

Datablad

Datablad 2225695 Phoenix Contact QUINT4-UPS/24DC/24DC/40 2907077 UPS

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2225695 Phoenix Contact QUINT4-UPS/24DC/24DC/40 2907077 UPS

Omschrijving

Eenvoudige integratie in netwerken door PROFINET-, Ethernet/IP-, EtherCAT- en USB-interfaces. Analyse van State of Health (SOH) en State of Charge (SOC) door het intelligente Battery Management System (BMS). Automatische herkenning van de accucapaciteit en -technologieën (VRLA-WTR, Li-ion). Bewaking van uitgangsstroom en -spanning en handmatige in- en uitschakeling van de installatie. SFB Technology activeert standaard LS-schakelaars selectief. Parallel aangesloten verbruikers blijven werken.
