Phoenix Contact 1984730 Printklem 1.5 mm² Aantal polen 14 Groen 50 stuk(s) kopen ? Conrad Electronic

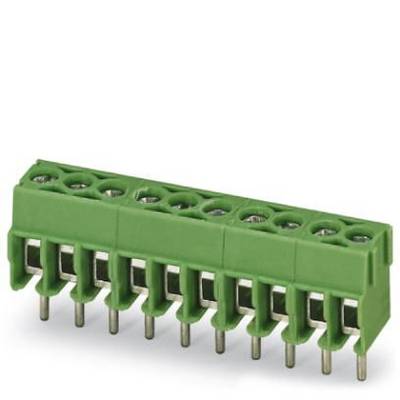

Groene elektrische stekker met acht aansluitingen en metalen pinnen, geschikt voor montage op printplaat.

Afbeelding vergelijkbaar

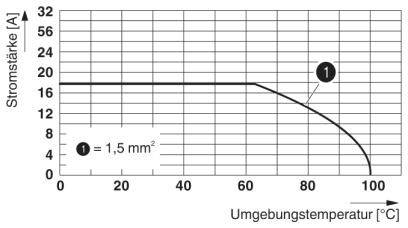

Diagram toont de relatie tussen stroomsterkte (A) en omgevingstemperatuur (°C) voor een draad met een doorsnede van 1,5 mm². Stroom neemt af bij ongeveer 85°C.

Technische tekening van twee aangrenzende onderdelen met boorgaten. Afmetingen: horizontale afstand 3,5 cm, verticaal 1,75 cm en 1,2 cm, totale hoogte 3,1 cm.

1/3

Afbeelding vergelijkbaar

Soortnaam

Printklem

Rastermaat (RM)

3.5 mm

Aantal polen

Aansluiting

Schroeven

Type

PT 1,5/14-3,5-H

Datasheet (PDF)

Leverbaar di. 11 aug.

Verkoop en verzending:

Conrad Electronic Algemene voorwaarden

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 50 stuk(s))

Set(s)

Totaal (€ 136,36 / Stuk)

€ 136,36

excl. btw

Gratis verzending*

Juridisch probleem melden

Highlights & Details

Printplaatklem

Aantal rijen: 1
Inhoud: 50 stuk(s)

Technische specificaties

Schroefdraad: M2
Montagemethode: golfsolderen
Aantal poorten: 14
Insteekbaar: nee
Aantrekkoppel: 0,22 Nm ... 0,25 Nm
Oppervlaktestructuur: galvanisch vertind
Metalen oppervlak soldeergebied (bovenlaag): tin (3 - 12 μm sn)
Isolatiemateriaal: PA
Isolatiemateriaalgroep: I
Bouwhoogte (hoogte zonder soldeerpin): 9,15 mm
Pinlengte: 4,5 mm
Penafmetingen: ø 0,9 mm
Ontwerpspanningspiek (III/3): 2,5 kV
Nominale diameter: 1.5 mm²

Type: PT 1,5/14-3,5-H

Soortnaam: Printklem

Bijzonderheden: Met draadbeschermbeugel

Rastermaat (RM): 3.5 mm

Aantal rijen: 1

Aantal polen: 14

Striplengte (max.): 5 mm

Aansluiting: Schroeven
Print

Nominale stroom: 17.5 A

Doorsnede flexibel (min.): 0.2 mm²

Nominale stroom (afgerond): 17.5 A

Doorsnede massief (min.): 0.2 mm²

Doorsnede flexibel (max.): 1.5 mm²

Doorsnede massief (max.): 1.5 mm²

AWG (min.): 26

AWG (max.): 16

Contactmateriaal: Cu-legering, vertind

Kleur (specifiek): Groen

Fabrikantnr.: 1984730

Inhoud: 50 stuk(s)

Nominale spanning: 200 V

Breedte: 49 mm

Hoogte: 13.65 mm

: 7.55 mm

Documenten en downloads

Datablad

Datablad 2209567 Phoenix Contact 1984730 Printklem 1.5 mm² Aantal polen 14 Groen 50 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209567 Phoenix Contact 1984730 Printklem 1.5 mm² Aantal polen 14 Groen 50 stuk(s)

Omschrijving

Bekend aansluitprincipe maakt wereldwijd gebruik. Geringe opwarming door de hoogste contactkracht. Groot klemvermogen door rechthoekige klemruimte. Maakt aansluiting mogelijk van twee geleiders. Zijwaartse arretering maakt individuele samenstelling van verschillende aantallen polen.

De teksten voor dit artikel zijn automatisch vertaald.
